车间物料输送用无动力滚筒输送架

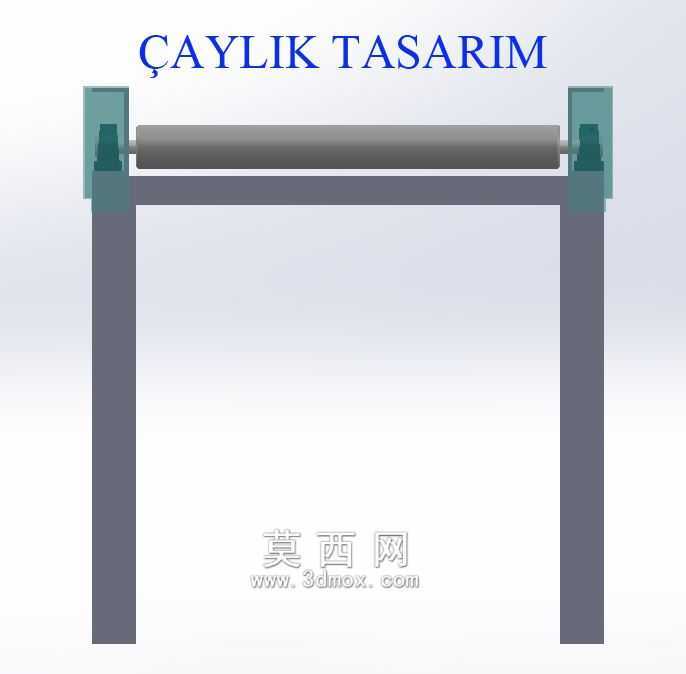

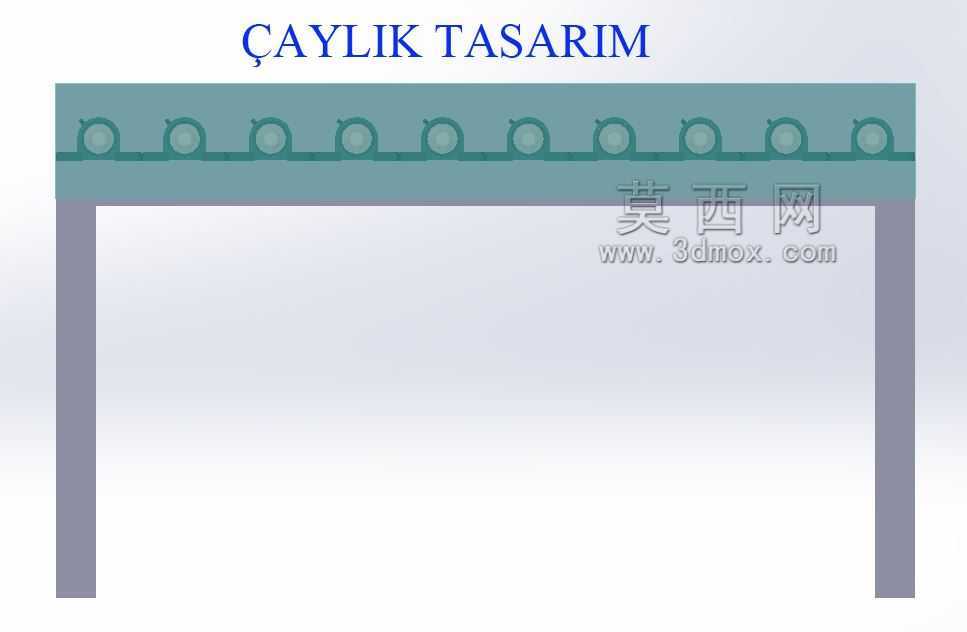

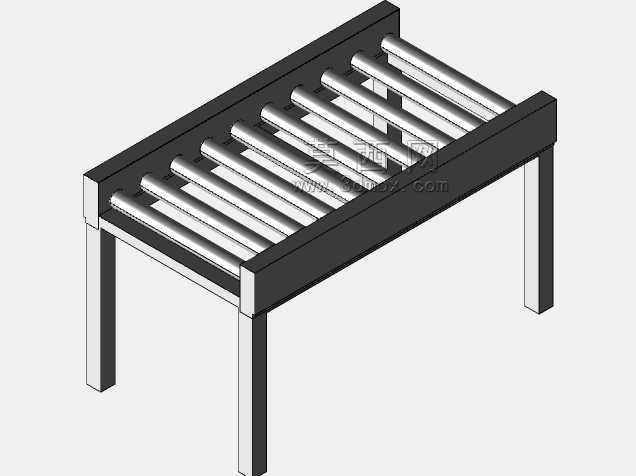

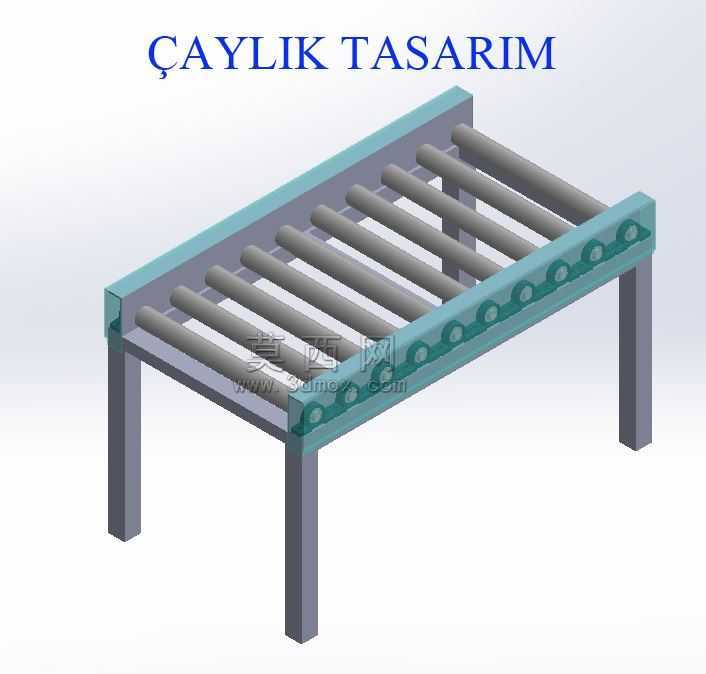

　　在离散制造车间的物料周转环节，这类无动力滚筒输送架是衔接不同工序工位的基础物流载体，常见于机加工段工序间工件转运、包装线成品段短距离移载、仓储出库端的托盘接驳场景，不需要额外配置驱动单元，完全依靠作业人员推送或者物料自身重力实现滑移，相比带式输送设备，前期投入成本更低，后期维护仅需定期检查滚筒转动灵活性，更换磨损的滚筒即可，运维工作量极小。从结构设计逻辑来看，这款输送架采用方管焊接作为主支撑框架，四条支腿直接落地承载，支腿底部可配置调节脚杯来适配车间地面的不平整情况，保证整个架体处于水平状态，避免物料在输送过程中出现偏滑、卡滞的问题。两侧的侧梁采用等边角钢或者折弯槽钢加工，沿输送方向等间距开设安装孔位，用来固定滚筒的两端轴头，

　　滚筒的间距设置需要结合输送物料的最小底面尺寸确定，常规配置下要保证被输送的工件或者托盘至少有三根滚筒同时接触支撑，避免物料在输送过程中出现下陷、倾斜的情况，针对重量较大的工件输送场景，还可以将普通碳钢滚筒替换为加厚管壁的重型滚筒，或者在滚筒内部加装轴承来降低转动阻力，减少推送物料需要的作用力。滚筒本身采用冷拔圆钢或者无缝钢管加工，两端压装轴承与轴头配合，轴头与侧梁的安装孔采用间隙配合，装配后要保证所有滚筒的上母线处于同一水平面，相邻滚筒的高度差不能超过0.5mm，否则物料输送时会出现跳动、卡顿的问题。侧梁上沿输送方向预留的安装孔位采用标准化间距设计，后期可以根据实际输送需求调整滚筒的排布密度，比如输送小件物料时加密滚筒间距，输送大尺寸托盘时适当放大间距来控制成本。架体的整体宽度可以根据常用的托盘尺寸或者工件轮廓定制，常规车间使用的宽度覆盖400mm到1200mm区间，输送段长度可以根据工位间距进行多段拼接，单段架体的长度通常控制在2米到3米之间，过长的单段架体会在长期承重后出现中部下挠的变形问题，多段拼接时采用连接板在侧梁位置进行螺栓固定，保证拼接位置的滚筒衔接顺畅，不会出现接缝处卡绊物料底部的情况。在实际安装布置时，这类无动力滚筒架如果是依靠重力实现物料自滑，需要将架体沿输送方向设置3%到5%的倾斜坡度，坡度大小需要结合输送物料的重量、底部材质与滚筒表面的摩擦系数调整，重量大、底部光滑的物料坡度可以适当减小，重量轻、

　　底部摩擦系数大的物料需要适当加大坡度，保证物料可以依靠自重平稳滑移，不会出现中途停滞或者滑行速度过快冲出轨体的问题。如果是水平布置的输送架，就完全依靠作业人员手动推送物料，适合工序间距较短、物料需要在不同工位停留作业的场景，比如装配线上的工件在不同装配工位之间的流转，作业人员可以轻松将工件推到对应工位，完成装配作业后再推送到下一个工位。和动力滚筒线相比，这种无动力结构不需要布置电机、减速箱、链轮链条或者传动皮带等驱动组件，也不需要配套电气控制线路，整体结构非常简洁，没有复杂的传动部件，不会出现传动件磨损、电气故障等问题，在一些不需要连续自动输送、仅需要辅助移载的场景下实用性非常强。另外在输送架的两侧可以根据使用需求加装导向挡边，避免物料在输送过程中从侧面滑落，挡边通常采用折弯钢板或者小型铝型材制作，高度根据物料的高度确定，保证物料偏移时可以被挡边限位，不会掉出轨体。针对一些有防静电需求的电子车间场景，还可以将滚筒替换为防静电材质的包胶滚筒，或者在架体上设置接地端子，将物料摩擦产生的静电导走，避免静电损坏电子元器件。在仓储区域使用时，这类滚筒架还可以和货架系统进行衔接，作为货架的出库端延伸段，方便叉车将托盘放到输送架上之后，作业人员直接将托盘推到分拣区域，减少叉车的作业动线，提升仓储周转的效率。设计这类输送架的时候，首先要明确额定承载要求，根据单段架体需要承载的最大总重量来选择支腿、侧梁的型材规格，

　　比如承载500kg以下的轻型场景可以采用4040的方管做支腿，4040的角钢做侧梁，承载1吨以上的重型场景就需要更换为6060甚至8080的方管做支腿，配套加厚的侧梁和重型滚筒，避免长期承重出现结构变形。同时还要考虑现场的安装边界，架体的整体宽度要预留出两侧人员操作或者维护的空间，支腿的位置不能和现场的其他设备、管线产生干涉，多段拼接的时候要保证每一段架体的支撑腿都牢固落地，不能出现悬空的情况。滚筒的转动灵活性是影响使用体验的核心因素，装配时要保证轴承安装到位，轴头固定牢靠，不能出现滚筒卡滞、转动偏心的问题，否则推送物料的时候会出现阻力过大、物料走偏的情况。日常使用过程中，只需要定期清理滚筒表面沾附的铁屑、杂物，定期给轴承位置加注润滑脂，就可以保证设备长期稳定运行，相比复杂的自动化输送设备，这种结构的设备全生命周期使用成本非常低，也是目前车间短距离物料输送场景下应用最广泛的基础物流设备之一。
