自翻式工业废料倾翻集料集装箱结构

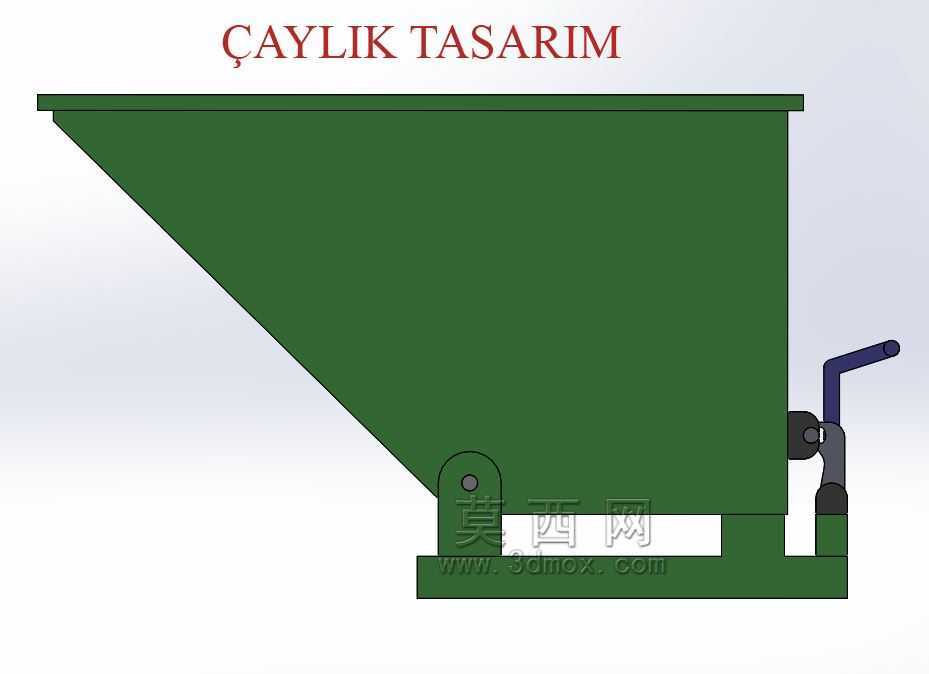

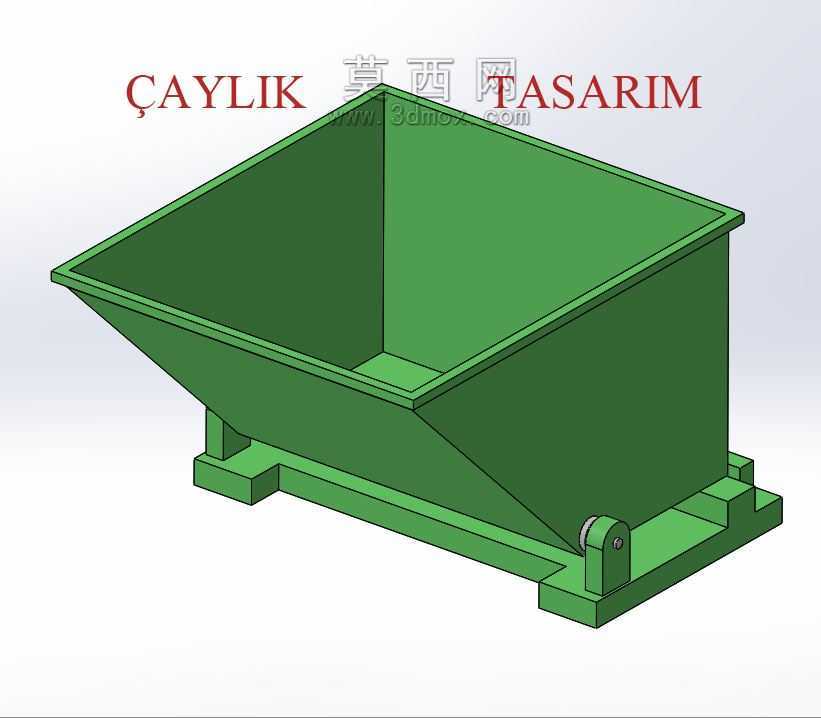

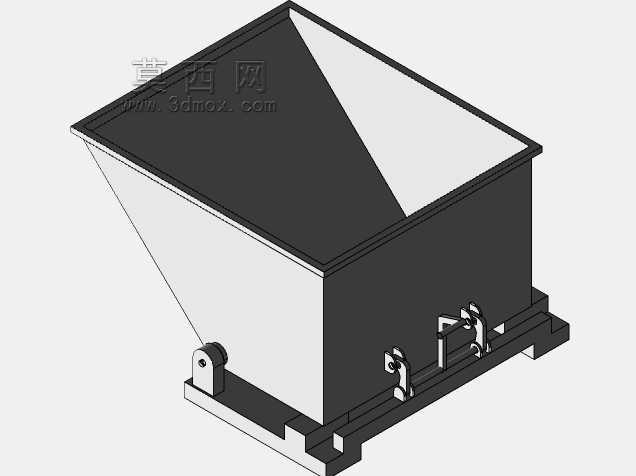

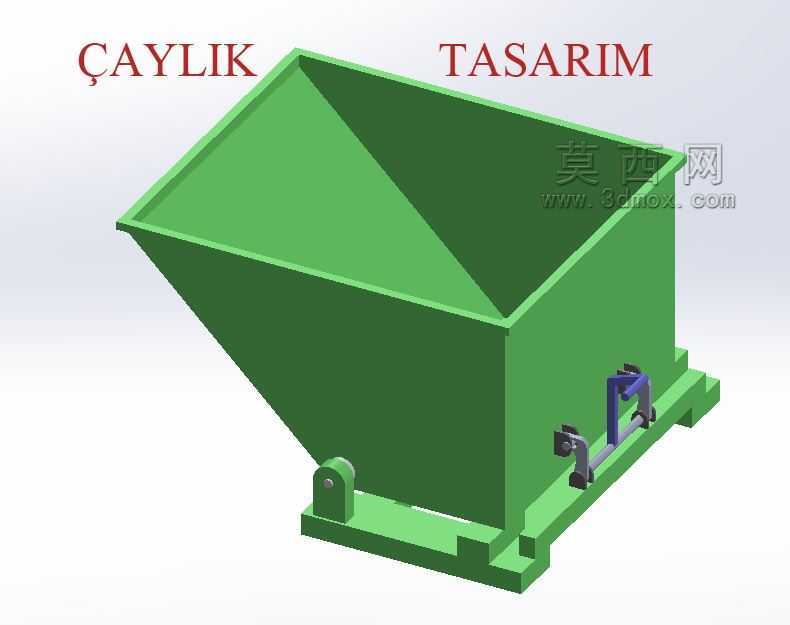

　　在离散制造车间的金属切屑转运、建筑施工场地的零散建筑垃圾归集、物流仓储环节的散状物料短驳场景里，这类带倾翻结构的集料容器是衔接生产工位与集中处理点的核心周转载体，区别于标准海运集装箱的封闭固定结构，它的设计核心完全围绕“快速卸料、适配叉车作业、耐冲击磨损”三个现场核心需求展开。从结构布局来看，整个箱体采用上宽下窄的渐变斗型设计，侧壁倾斜角度经过反复校核，刚好大于常见工业散料的安息角——不管是卷状的钢屑、破碎的混凝土块还是颗粒状的塑料边角料，卸料时都不会在箱体内壁发生挂料、积料残留，不需要人工额外清理，能大幅缩短单次卸料的作业周期。箱体底部的铰接支座是整个倾翻动作的核心受力点，建模时特意做了局部加厚的加强筋结构，

　　铰接孔内预留了衬套安装位，实际使用时可以配合耐磨铜套或者自润滑轴承，抵消长期倾翻转动带来的磨损，避免铰接点旷量导致箱体晃动错位。和常规固定式料斗不同，这个结构的倾翻触发不需要额外的液压动力单元，只需要配合普通叉车的叉齿举升动作：当叉车叉起箱体行进到卸料点上方后，箱体尾部的限位挡块会先和卸料位的固定挡杆接触，随着叉车继续举升叉齿，箱体绕底部铰接点自动完成倾翻，箱内物料靠自重完全滑出，整个卸料过程不需要驾驶员下车操作，也不需要外接电源或者液压管路，在没有动力配套的临时作业场地也能正常使用。从安装边界和适配性来看，箱体底部的叉齿套间距完全符合通用工业叉车的叉齿中心距标准，不管是3吨还是5吨的平衡重式叉车，都能直接叉取作业，

　　不需要额外做适配改造；箱体的整体宽度控制在厂区内部通道的最小通行宽度以内，在车间设备之间的狭窄通道里也能顺利转弯通行，不会和周边设备、管线发生刮碰。箱体上边缘做了一圈外翻的折边结构，一方面是增强箱口的结构强度，避免长期被装载机或者抓斗投料时砸变形，另一方面折边形成的加强结构也能作为吊装位点，在需要跨区域转运的时候，可以直接用行车配合吊具勾住折边完成吊装，不需要额外焊接吊耳。考虑到工业场景的粗暴使用习惯，箱体侧壁的板材厚度选型预留了足够的磨损余量，即使长期装载尖锐的金属切屑、带棱角的建筑垃圾，也不会在短时间内被磨穿漏料；箱体后侧的液压阻尼杆是可选配置，建模时预留了安装位，在装载易碎物料或者对卸料速度有要求的场景里，

　　可以加装阻尼杆来控制倾翻速度，避免物料快速倾泻产生过大扬尘或者砸坏下方的接料设备。在和厂区废料压缩设备对接的时候，这个倾翻结构的卸料高度刚好匹配常见压缩设备的进料口高度，不需要额外做垫高或者接料溜槽，物料可以直接从箱体滑入压缩仓，减少中转环节的物料撒漏。和普通的固定式废料箱相比，这种自倾翻结构的周转效率能提升60%以上，因为整个卸料过程只需要驾驶员一个人在叉车上操作，全程耗时不超过30秒，不需要安排工人手动开箱门、清理残留物料，也不会出现因为箱门密封不严导致的运输途中物料撒漏问题。在建模过程中，所有的铰接点、受力位都做了装配间隙的预留，实际生产时不需要二次加工就能直接完成装配，各个易磨损部位都设计成了可更换的结构，比如底部的铰接衬套、尾部的限位挡块，磨损之后只需要更换局部零件，不需要整体报废箱体，能大幅降低长期使用的维护成本。箱体的外表面没有多余的突出结构，在厂区内周转的时候不会勾挂周边的管线或者其他物料，停放时底部的支撑脚能让箱体稳定放置在平整的水泥地面上，即使受到轻微的碰撞也不会发生侧翻。
