三角边框钢丝网防护隔离结构

　　日常在车间设备防护、户外围挡、小型笼具制作场景里，这类带三角边框的钢丝网结构是非常实用的构件，很多刚入行的结构设计人员容易忽略这类网片的细节设计，导致实际安装后出现网面松弛、边框变形、固定点脱落等问题。从实际工程应用来看，这类钢丝网的核心作用是在保证通透可视性的前提下，实现物理隔离防护，既不会遮挡操作人员观察设备内部运行状态的视线，又能阻挡异物误入危险区域，或是防止小型物件从围挡区域掉落。

　　设计这类网片的时候，首先要考虑的是边框的受力形式，图中采用的三角斜向边框结构，相比常规矩形边框，在边角位置的抗形变能力更强，尤其是在网片需要承受侧向冲击力的时候，三角结构的斜向支撑能把外力快速分散到相邻的边框杆件上，避免直角位置出现应力集中导致的焊缝开裂或者边框弯折。网面采用的是均匀编织的钢丝网格，网格的密度需要根据实际防护需求确定，如果是用于设备旋转部件的防护，网格间隙要小于成年人手指的直径，避免操作人员误触受伤；如果是用于通风围挡类场景，网格间隙可以适当放大，提升通风效率。

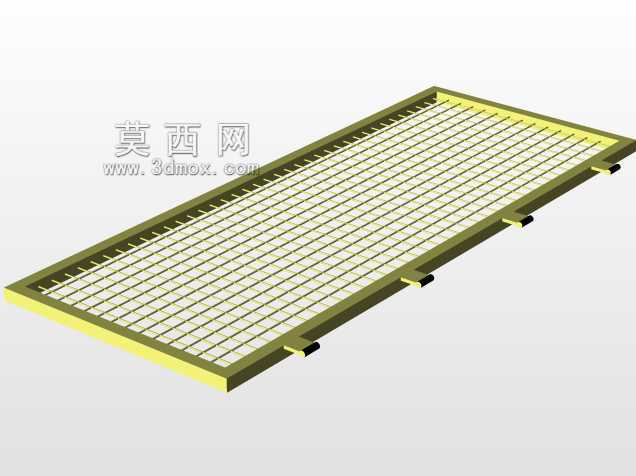

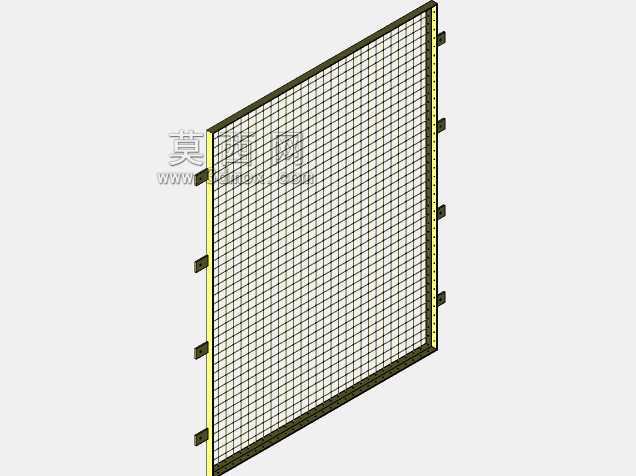

　　从安装边界来看，这类网片的边框通常会预留固定孔位，孔位的间距要匹配现场安装的立柱或者框架的间距，一般固定孔间距控制在300-400mm之间，间距过大会导致网片中间位置在受外力时出现鼓胀变形，间距过小则会增加安装的工作量，也会提升整体的物料成本。网面和边框的连接方式，一般采用压条焊接或者电阻点焊，焊接点的密度要保证每100mm长度内至少有一个固定点，避免网面在长期使用后出现松脱移位，尤其是在有振动的设备周边使用时，焊接点还要做焊后打磨处理，避免尖锐的焊渣划伤安装人员或者划破后续包覆的防护层。

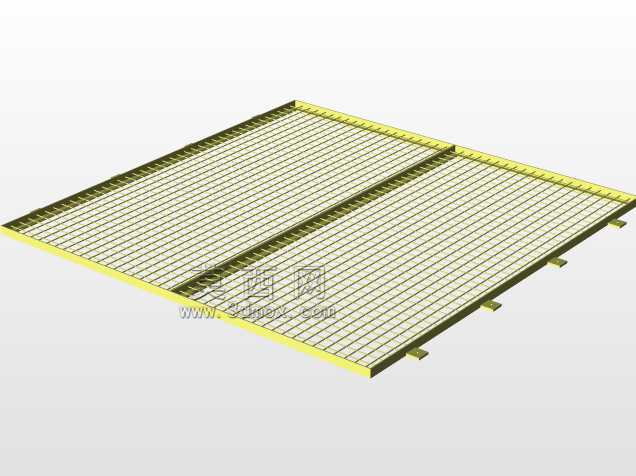

　　在实际选型的时候，还要考虑使用环境的腐蚀情况，如果是在潮湿的户外或者有腐蚀性介质的车间内使用，钢丝网和边框都要做表面防腐处理，常见的处理方式有热镀锌、喷塑，热镀锌层的厚度要达到85μm以上才能保证长期户外使用不生锈，喷塑层的厚度控制在60-100μm之间，同时要注意塑层的附着力，避免在安装弯折的时候出现塑层脱落。网片的整体尺寸要根据安装区域的实际尺寸做适配，单块网片的宽度不宜超过1.5m，高度不宜超过2m，尺寸过大会导致网片整体刚度下降，运输和安装过程中容易出现变形，反而提升现场的调整工作量。

　　很多设计人员在做这类网片建模的时候，容易忽略钢丝本身的直径对网格净空的影响，比如标注网格间隙是10mm的时候，要注意是钢丝中心间距还是净空间隙，如果采用2mm直径的钢丝，中心间距12mm才能保证10mm的净空间隙，这点在做安全防护类设计的时候尤其重要，一旦间隙计算错误，可能导致防护失效，引发安全事故。另外边框的型材选择也要匹配网片的尺寸，小尺寸的网片可以采用实心扁钢做边框，大尺寸的网片则需要采用角钢或者空心方管做边框，提升整体的抗扭刚度，避免网片安装后出现边框弯曲导致网面绷紧度不一致，出现局部松弛的情况。

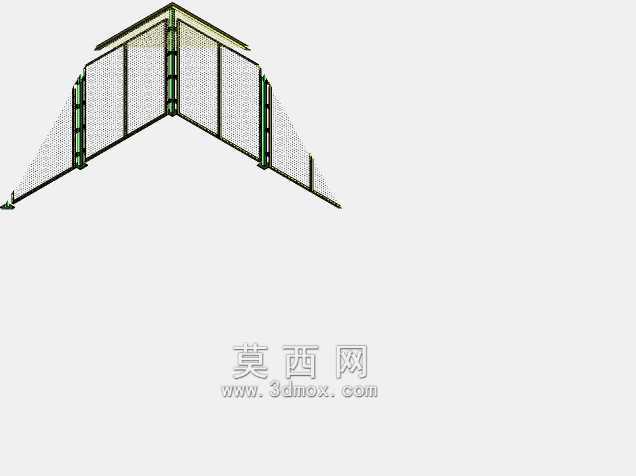

　　在笼具制作场景中使用这类三角边框网片时，三角结构刚好可以适配笼体的边角位置，不需要额外做斜向支撑，就能保证笼体边角的结构强度，防止笼内动物撞击边角导致网片变形，同时三角边框的斜边也能避免直角位置积存杂物，日常清理的时候更加方便。在设备防护场景中，这类网片还可以配合快拆式固定件使用，方便设备检修的时候快速拆卸网片，不需要动用大量工具，提升检修效率，快拆固定件的位置要设置在操作人员容易触及的位置，同时要保证固定后不会因为设备振动自行松脱。
