便携式立式数控加工工作台结构设计

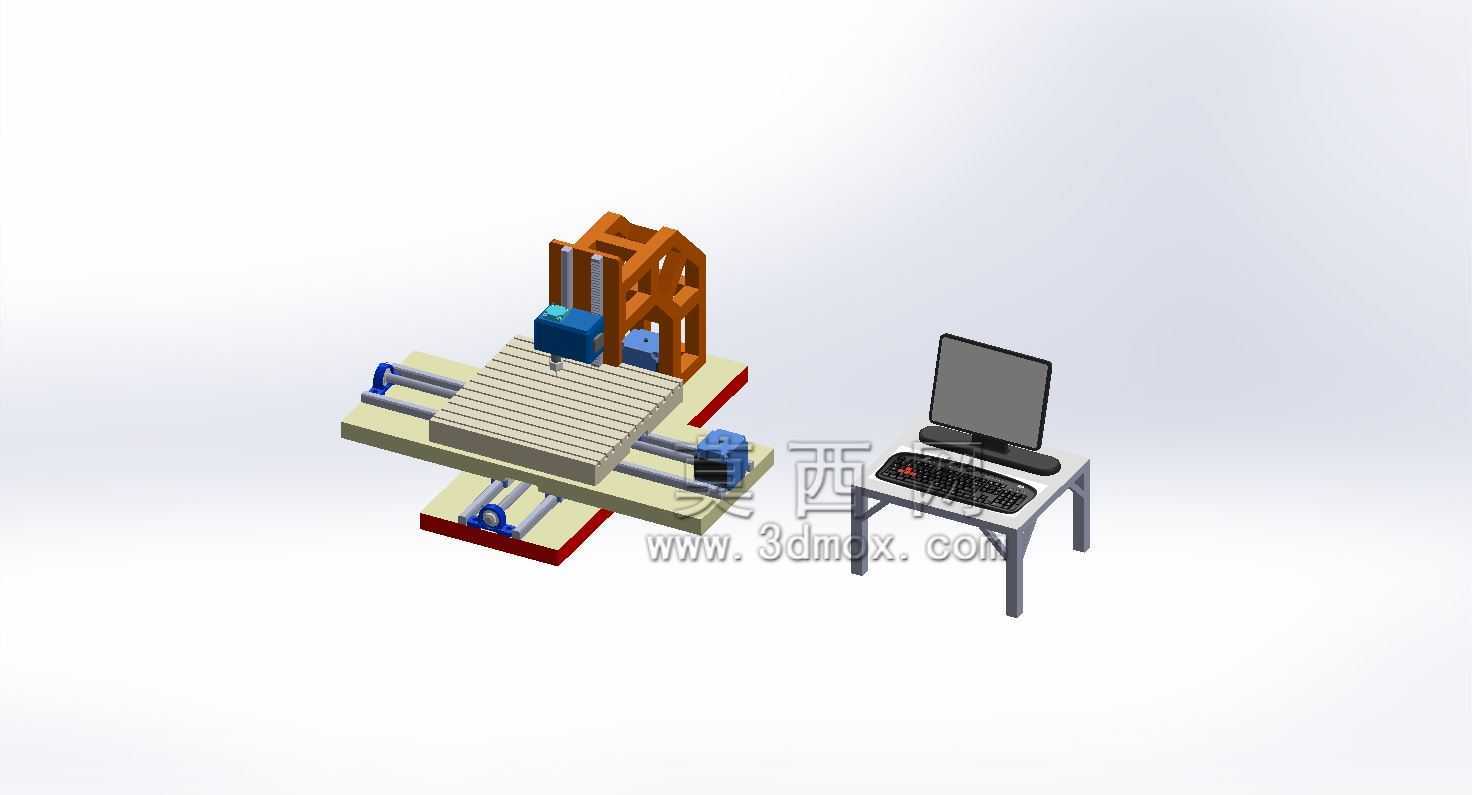

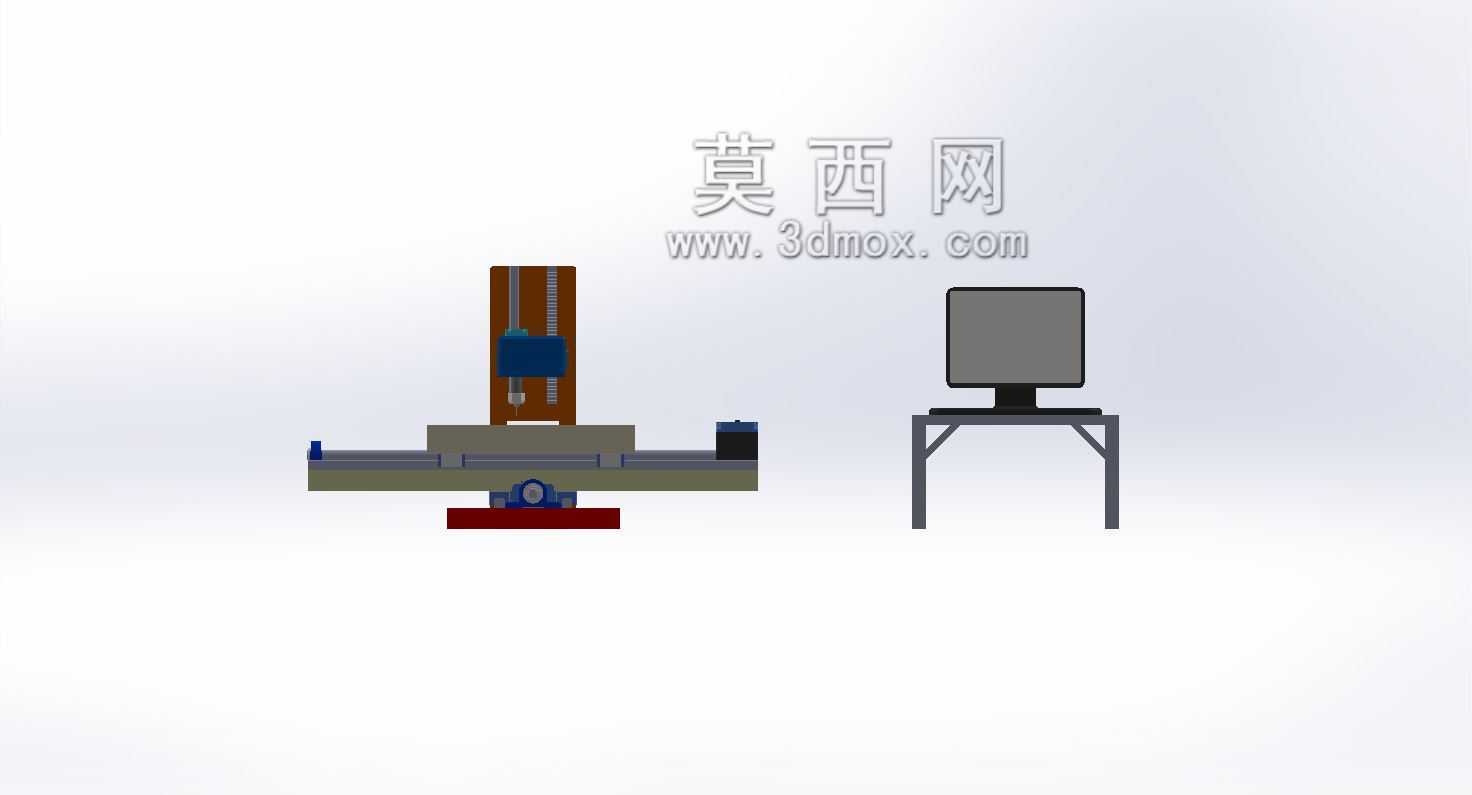

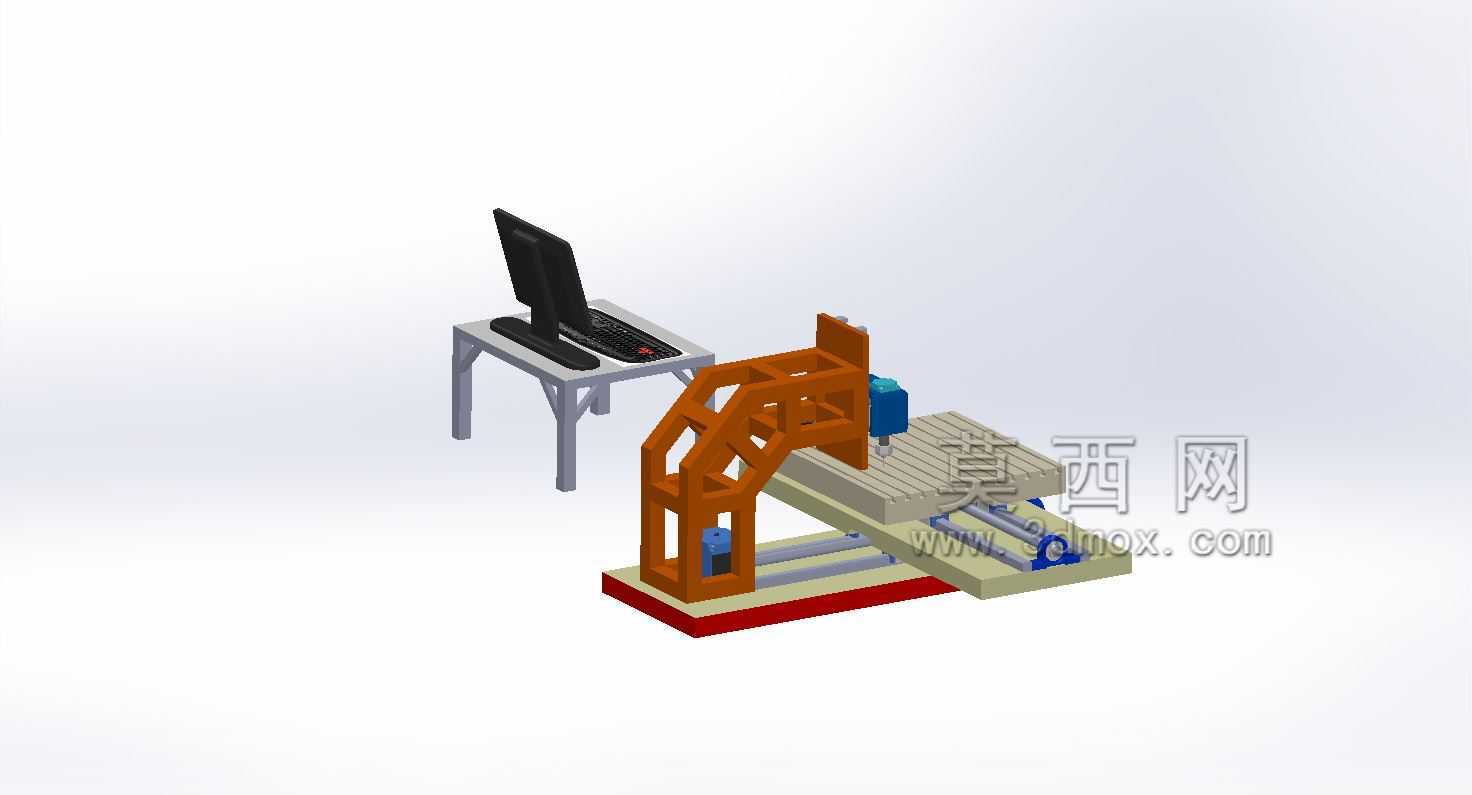

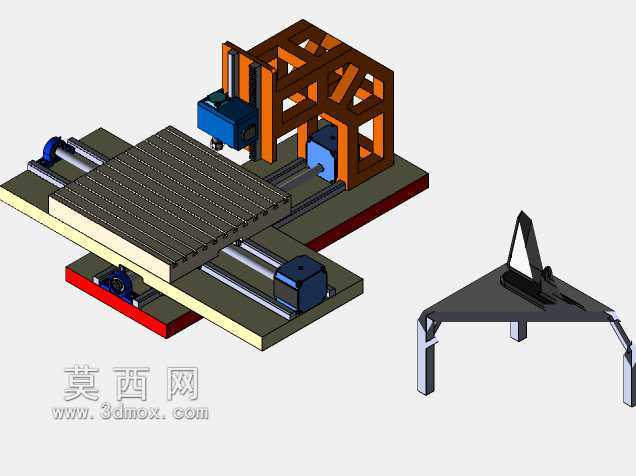

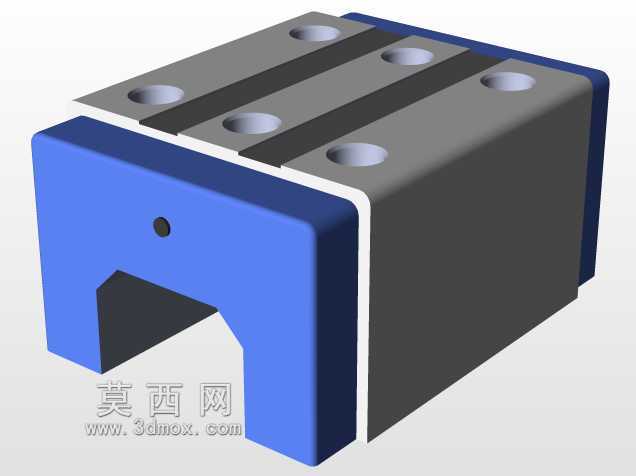

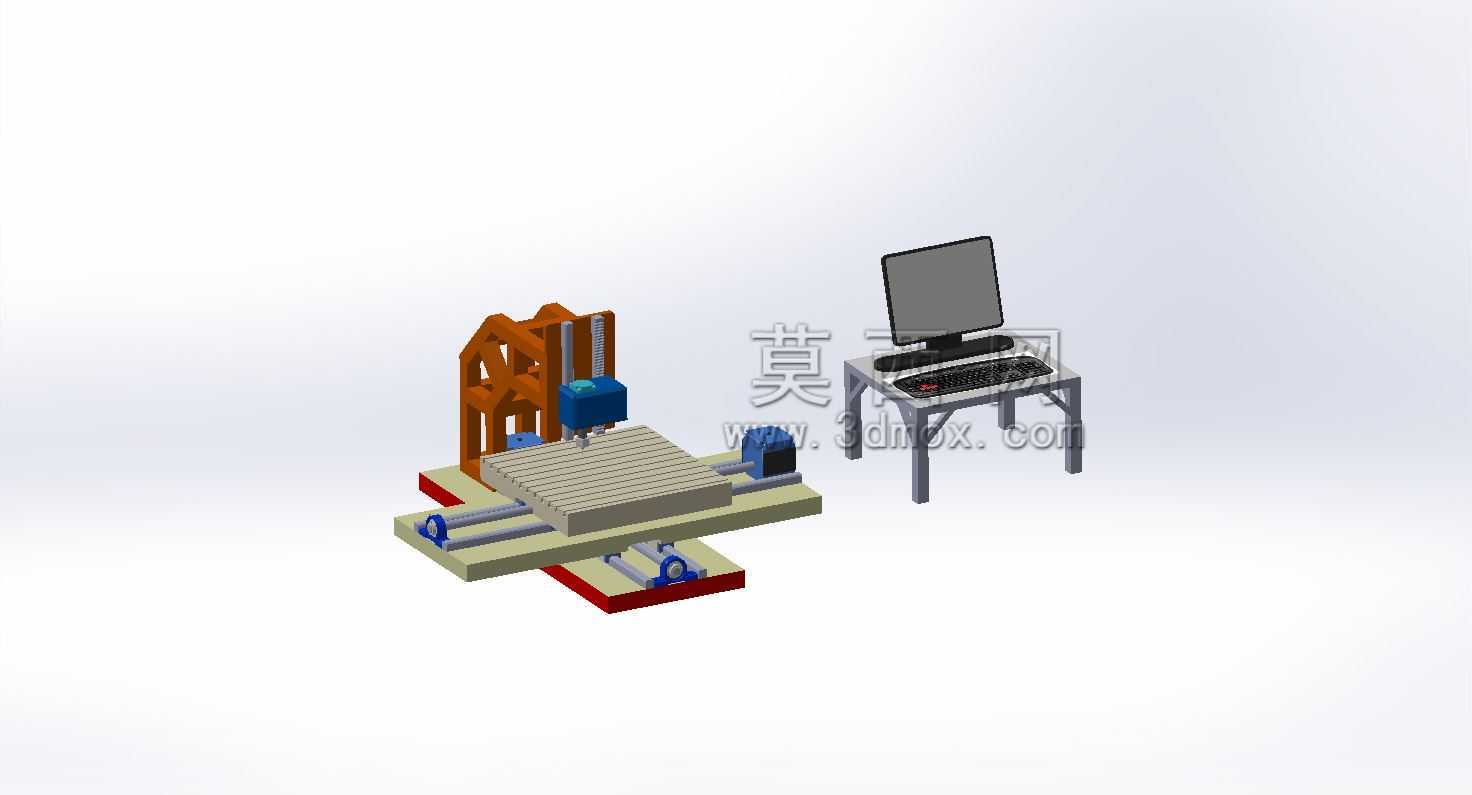

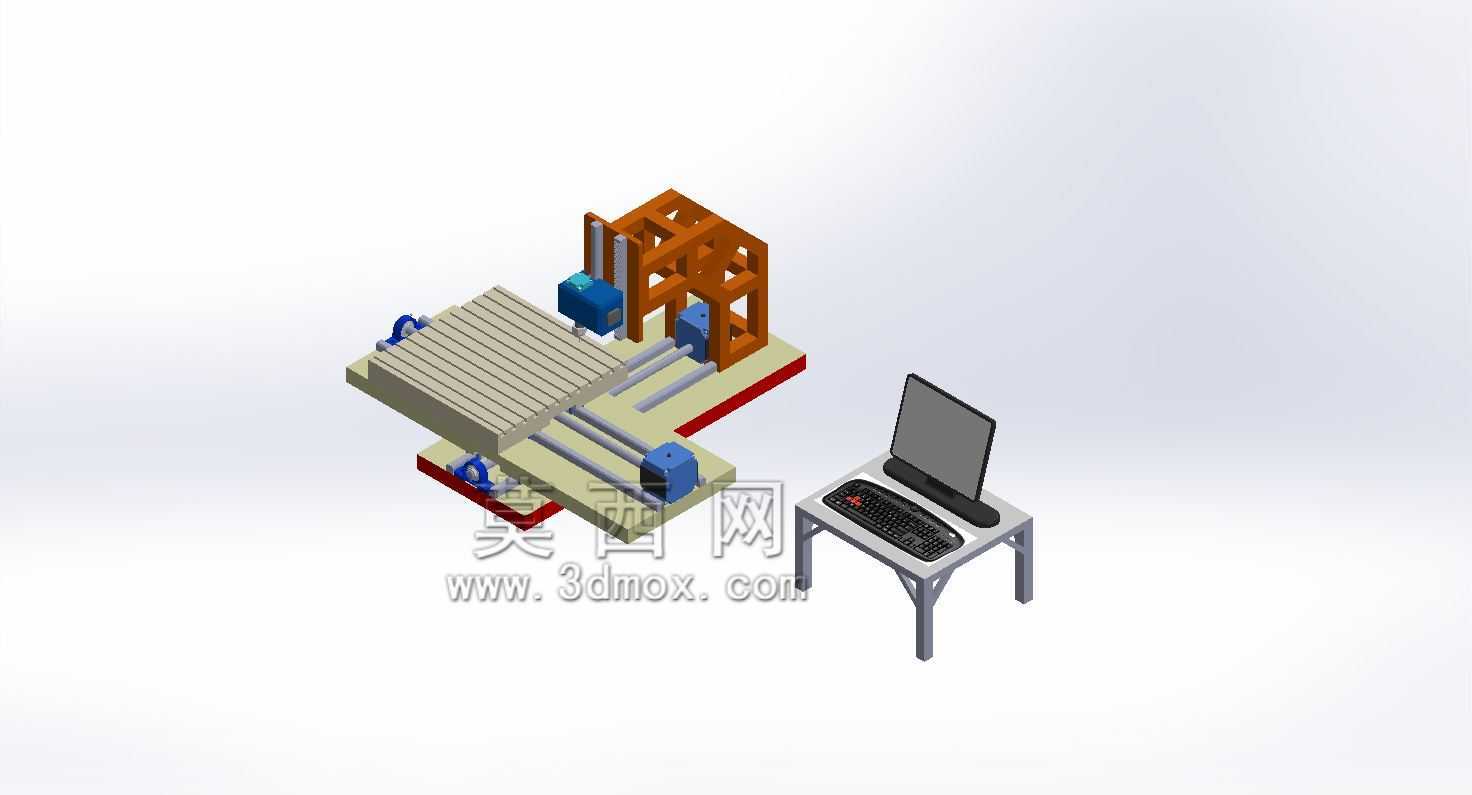

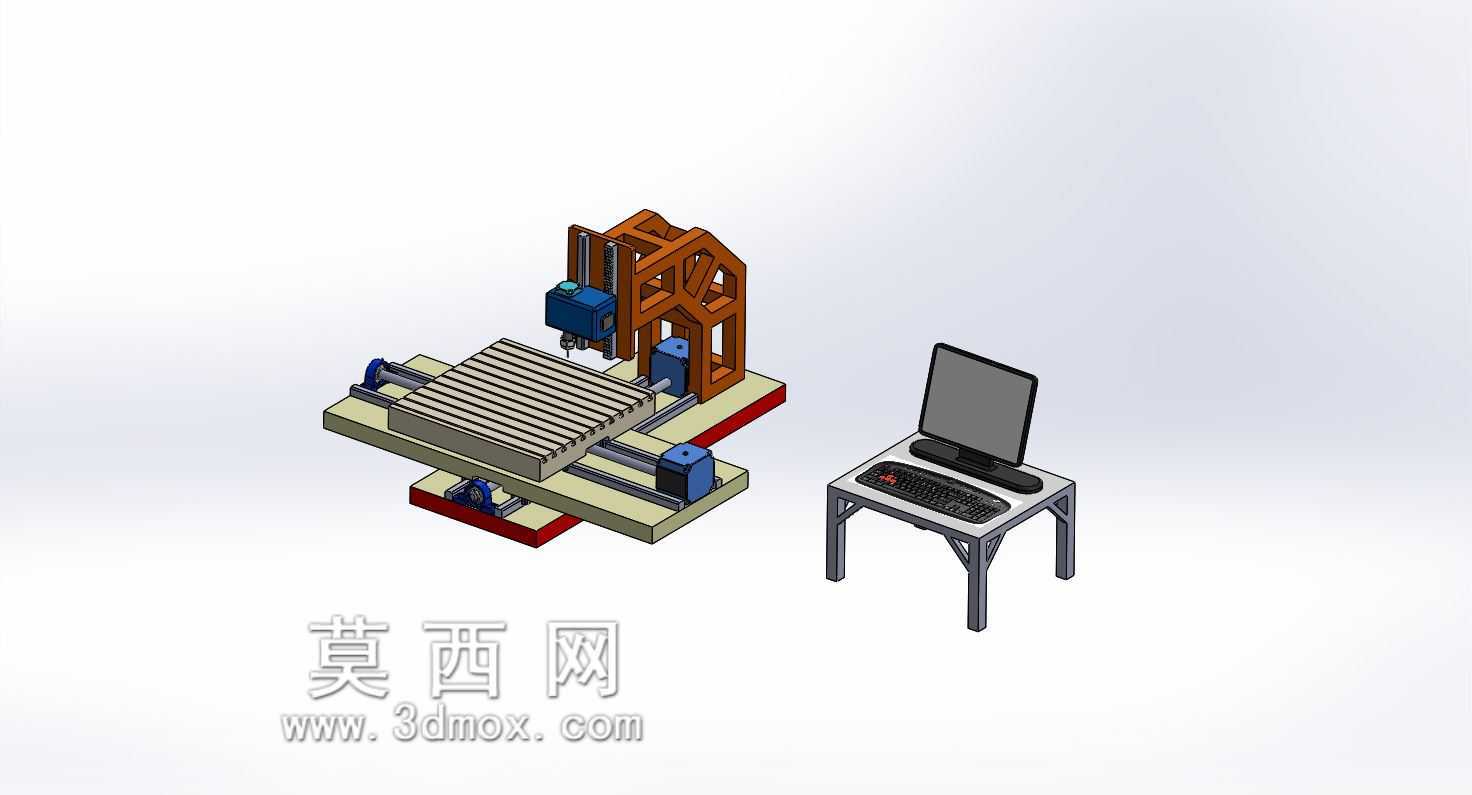

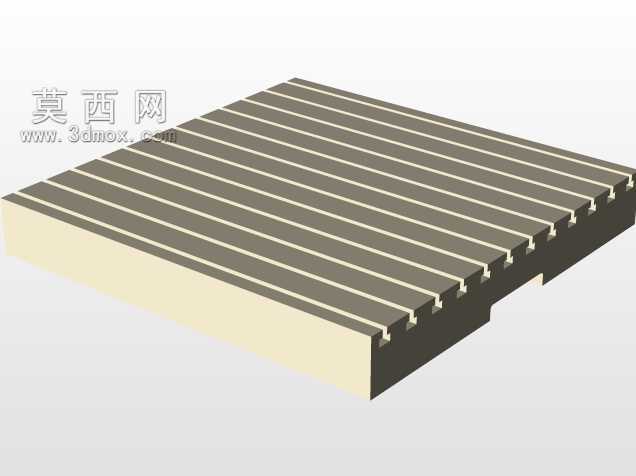

　　这款便携式立式数控加工工作台，主要面向小尺寸工件的精密加工场景，适配个人加工工坊、小型零件试制、教学实训以及户外现场修配等常规固定式机床无法覆盖的作业环境，解决了传统立式加工设备体积庞大、无法灵活转场、小工件加工能耗冗余的痛点。从结构布局来看，整体采用分体式设计思路，加工主机与操控终端分离设置，加工主机部分采用框架式立式支撑结构，Z轴进给模组集成在立式框架上，搭配可沿X、Y轴双向滑动的工作台面，三轴进给均采用线性导轨作为导向支撑，保证进给过程的直线度与重复定位精度，传动端采用丝杠传动结构，可满足小进给量下的平稳传动需求，避免加工过程中出现爬行、振纹等影响加工表面质量的问题。工作台面采用T型槽结构设计，

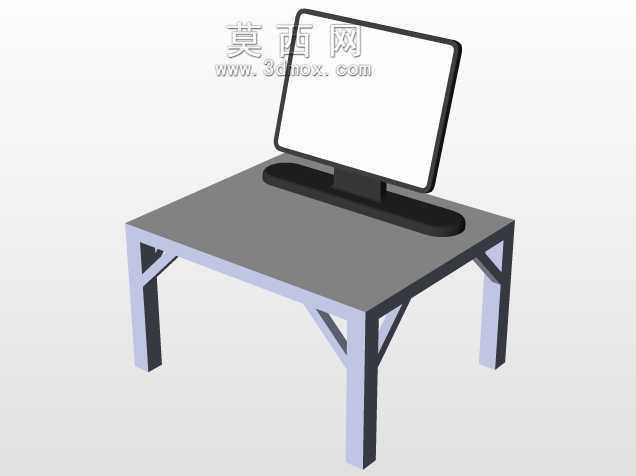

　　可通过标准压块直接装夹不同外形的小型工件，无需额外定制专用夹具，装夹边界可覆盖常见的小型铝件、塑料件、软金属件的加工尺寸需求，整体加工主机的底座采用加重式结构设计，底部设置可调支撑脚，可在不平整的作业台面快速调平，抵消转场作业时地面不平整带来的加工精度偏差。操控终端部分采用独立的桌式支架结构，集成了显示器、键盘与数控系统操作单元，可根据操作人员的作业习惯灵活调整摆放位置，无需与加工主机刚性连接，既可以近距离观察加工状态进行操作，也可以在加工产生飞溅碎屑时保持安全操作距离，避免加工碎屑对操控单元造成损伤。在设计过程中，充分考虑了便携转场的需求，整体结构拆解后可通过普通家用车辆进行转运，单个拆解模块的重量控制在单人可搬运的范围内，

　　转场后仅需完成导轨平行度校准、主轴同轴度校验两个核心步骤即可投入使用，无需复杂的地基浇筑与固定安装流程，大幅降低了设备部署的时间成本与场地要求。从功能特性来看，该工作台可完成平面铣削、钻孔、攻丝、简单轮廓铣削等常规数控加工工序，针对小型零件的单件试制、小批量加工场景，相比大型立式加工中心有着更低的能耗与更高的灵活性，加工过程中可根据工件材质灵活调整主轴转速与进给速率，适配不同材料的切削参数要求。设备的立式结构布局相比卧式便携加工设备，有着更小的占地面积，Z轴的垂直进给行程可满足常见小型零件的高度方向加工需求，主轴端采用标准夹头接口，可快速更换不同规格的刀具，无需复杂的换刀机构即可完成多工序加工的刀具切换，

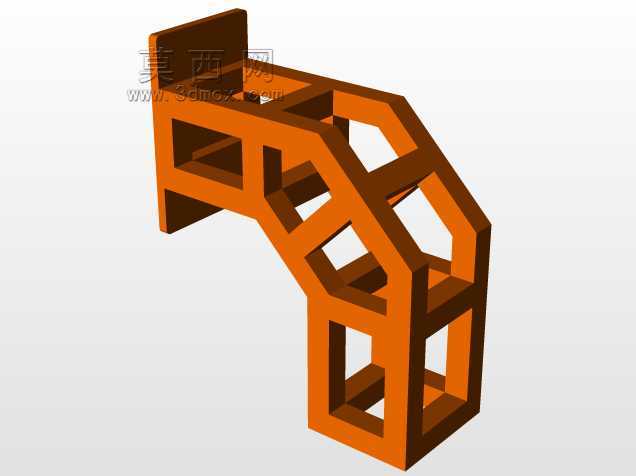

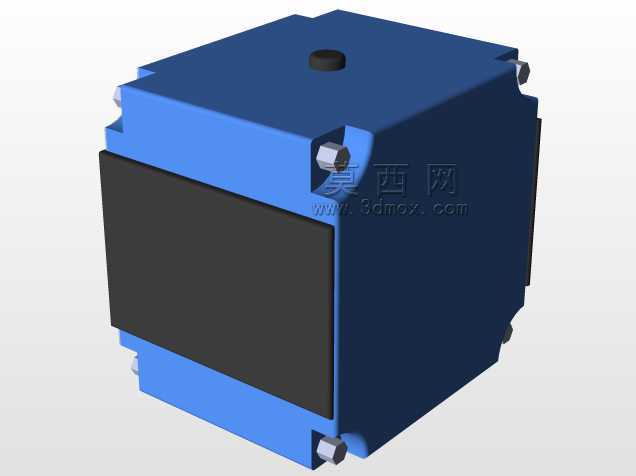

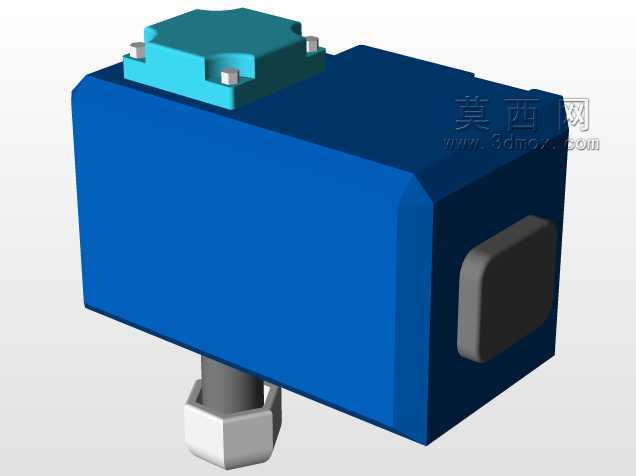

　　进一步压缩了设备的整体体积与制造成本。在安装边界方面，加工主机的整体占地尺寸可适配常规的工作台面摆放，无需预留大型设备的操作维护空间，设备运行过程中的振动幅度控制在较低范围，不会对放置台面产生额外的共振影响，操控终端的连接线采用加长柔性线缆，可根据作业现场的空间情况灵活调整摆放位置，适配不同的作业场地布局。针对现场修配场景，该工作台可直接放置在维修现场的临时台面上，对损坏的小型零部件进行现场加工修复，无需将零部件拆卸后转运至固定加工车间，大幅缩短了设备维修的周期，尤其适合野外作业设备维修、小型生产线快速抢修等对加工响应速度要求较高的场景。在结构强度设计上，立式支撑框架采用型材拼接结构，在保证整体刚性满足切削加工受力要求的前提下，尽可能降低结构自重，避免不必要的材料冗余，X、Y轴的导轨安装面经过精密加工处理，保证两轴的垂直度与平行度满足加工精度要求，工作台面的平面度控制在合理公差范围内，避免装夹工件时出现定位偏差。进给模组的驱动端采用伺服驱动单元，可实现精准的进给量控制，保证加工尺寸的一致性，主轴单元采用高速电主轴结构，体积小转速高，适配小型刀具的高速切削需求，可获得更好的加工表面质量。整体结构没有冗余的装饰性设计，所有结构件均服务于加工功能与便携转场的核心需求，外露的传动部件均设置有简易防护结构，避免加工碎屑进入导轨与丝杠传动副，延长设备的维护周期，日常维护仅需定期对导轨、丝杠进行润滑清理即可，无需复杂的专业维护流程。
