工业设备立式支撑基座结构设计

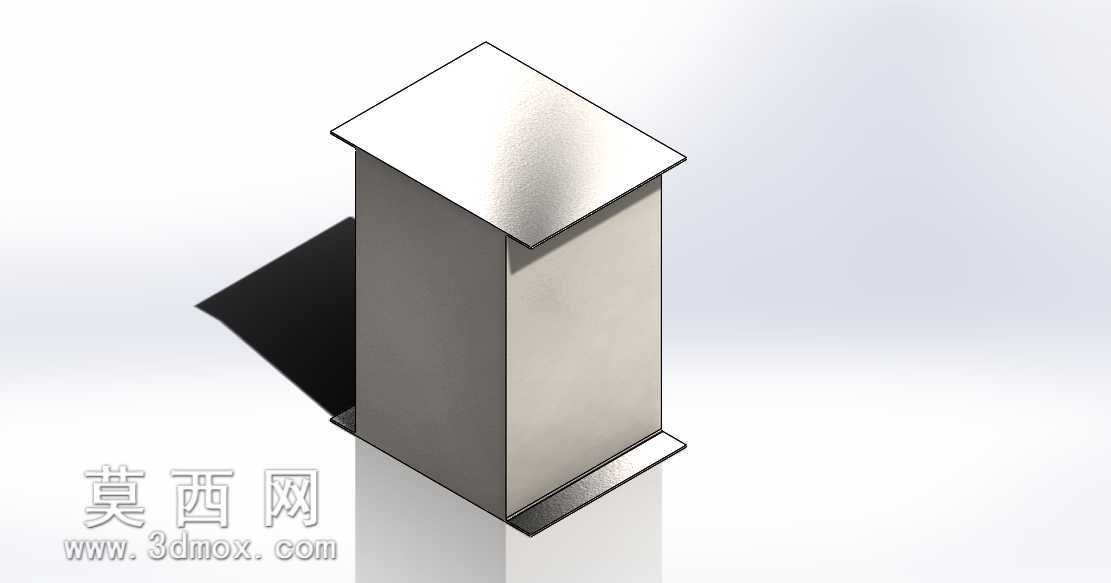

　　在车间生产线布局、非标设备搭建、工业工作站架设的场景里，这类立式支撑构件是很容易被忽略但直接影响整体安装精度的基础部件，很多现场安装出现的设备水平度偏差、运行共振、承重形变问题，追根溯源往往是支撑基座的设计或选型没有匹配实际工况要求。不同于普通的焊接方管支架，这个支撑构件采用一体化机加工成型思路，上下两端的安装法兰面与中间立柱主体的垂直度公差控制在0.05mm/m以内，能避免现场拼接焊接带来的形变误差，对于需要保证上部安装面水平精度的检测工位、小型设备放置台、物料承托平台来说，这种精度控制能省去大量现场调平的工作量。

　　从实际功能来看，这个构件的核心作用是将上部放置的设备、工装或者物料抬升到指定标高，同时承担垂直方向的静载荷与设备运行带来的小幅动载荷，中间立柱采用等截面矩形结构，截面尺寸根据常规150kg以内的上部载荷设计，壁厚预留了足够的安全余量，即使在有小幅侧向冲击力的工位旁使用，也不会出现立柱弯折的问题。上下两端的法兰边做了外翻设计，下端法兰用于和地面预埋板或者设备机架底座通过螺栓锁紧，法兰面上的安装孔位做了沉头处理，螺栓锁紧后不会突出法兰平面，保证支撑面完全贴合；上端法兰尺寸略大于立柱截面，一方面能增大与上部设备的接触面积，分散局部压应力，另一方面也能给上部安装的螺栓预留足够的操作空间，不用在狭窄的立柱侧面拧装螺栓，现场安装效率能提升不少。

　　设计过程中优先考虑了现场安装的适配性，立柱的高度可以根据不同工位的标高需求做系列化调整，法兰上的安装孔采用长圆孔与圆孔组合的排布方式，允许安装时存在±3mm的位置偏差，降低地面预埋板施工的精度要求，不用因为预埋板位置偏差就重新打孔或者焊接转接板。构件的所有外露棱边都做了R2的倒角处理，避免安装调试过程中划伤操作人员，表面采用拉丝处理，既不容易残留油污，日常清洁也更方便，适配车间常规的5S管理要求。

　　从安装边界来看，这个支撑构件的下端法兰占用的地面投影尺寸不大，不需要大面积的安装基础，即使是在型材搭建的机架台面上也能直接固定，不会和周边的管线、线槽产生位置干涉；上端法兰的安装孔位按照通用的小型设备安装孔距设计，能直接匹配常见的小型检测仪器、物料中转台、操作工位面板的安装尺寸，不需要额外做转接板。在实际选型使用时，需要提前核算上部载荷的总重量与重心位置，如果上部设备重心偏离支撑中心超过50mm，就需要适当加大法兰尺寸或者增加辅助支撑，避免长期偏载导致立柱产生塑性形变；如果是在有振动源的设备旁使用，可以在下端法兰与安装面之间加装橡胶减震垫，抵消传递到支撑构件上的振动，避免上部放置的精密设备受振动影响精度。

　　很多设计人员在做这类支撑构件的时候，往往直接选用标准方管焊接法兰，忽略了焊接形变带来的平面度与垂直度问题，现场安装时需要反复打磨垫片调平，不仅耗费工时，长期使用后焊缝处还容易因为应力集中出现开裂问题。这个一体化机加工的支撑基座，从结构上规避了焊接带来的各类缺陷，所有配合面的精度都由机加工保证，安装完成后不需要额外做校正就能满足使用要求，对于批量搭建的生产线工位来说，统一的尺寸精度也能保证所有工位的标高一致，不会出现高低错落的情况，后续更换上部设备的时候也能直接适配，不用重新调整支撑高度。
