BSP转JIC37度外螺纹直通液压管接头

　　在液压管路系统的搭建与改造作业中，不同标准螺纹端口的转接需求一直是现场配管的常见痛点，这款两端分别采用BSP螺纹与JIC37度扩口螺纹的直通接头，正是针对这类跨标准管路连接场景开发的连接件。从实际应用场景来看，这类接头广泛出现在工程机械液压站改造、工业设备液压管路维修、非标液压系统集成的现场，不少进口液压阀组的油口采用BSP平行管螺纹标准，而现场常用的高压液压软管总成多采用JIC37度扩口端接头，两者无法直接匹配时，就需要这类过渡接头完成刚性转接，避免额外加工阀块油口或者更换整段软管带来的成本浪费与工期延误。

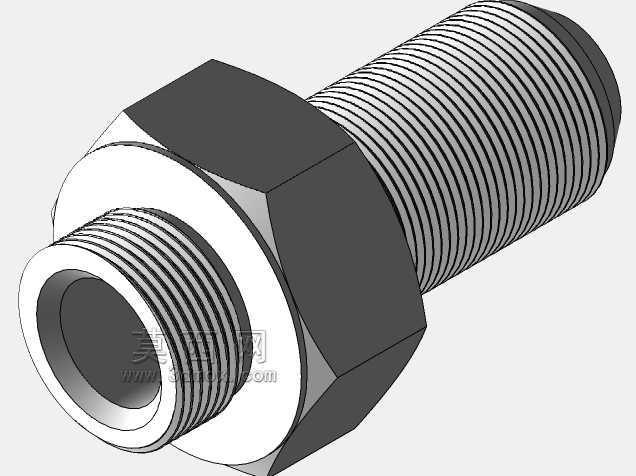

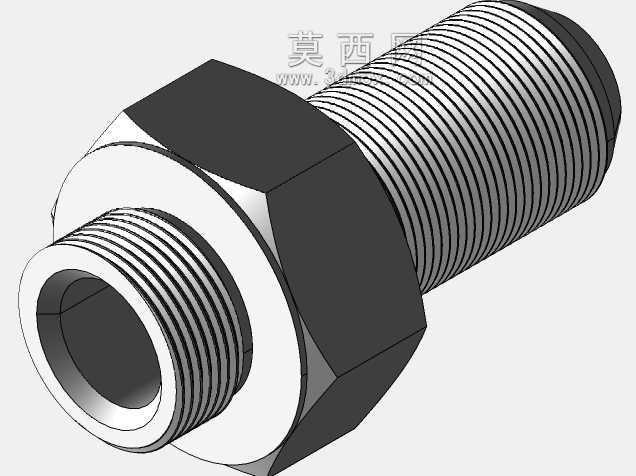

　　从结构设计思路来看，这款接头采用整体一体式锻造成型坯料加工，中部设置标准六角拧动台，方便现场使用普通开口扳手完成拧紧作业，六角台的对边尺寸严格匹配对应螺纹规格的扳手空间要求，不会出现对边过小导致扳手打滑、或者对边过大造成周边管路干涉的问题。两端螺纹的同轴度是这类直通接头的核心加工精度指标，加工过程中采用一次装夹完成两端外螺纹的车削工序，能有效控制两端螺纹的同轴度误差在0.05mm以内，避免安装后出现螺纹别劲、密封面偏压导致的渗漏问题。BSP端的螺纹加工严格遵循英制管螺纹的公差要求，螺纹牙型角55度，配合组合密封垫圈或者铜垫就能实现端面静密封，适配1.1/4英寸规格的BSP油口，能够承受常规中高压液压系统的工作压力；另一端的1.5/8英寸JIC37度外螺纹，匹配标准37度扩口式管套，依靠扩口锥面与接头外锥面的金属硬密封实现连接，这种密封形式耐冲击、耐振动，在频繁带压启停的液压回路中密封可靠性表现稳定，不需要额外加装密封件，后期维护拆装也更便捷。

　　从安装边界尺寸来看，接头整体为直通式结构，没有多余的旁通或者变径结构，安装后沿管路轴向的占用长度较短，在空间紧凑的阀组安装面、设备内部狭窄布管区域也能顺利布置。六角台的厚度经过优化，既保证拧紧时能够承受足够的扭矩不发生变形，又不会因为厚度过大增加不必要的轴向安装空间。两端螺纹的有效旋合长度经过匹配设计，BSP端旋入阀块油口后，剩余的外露长度刚好能够容纳密封垫圈的压缩量，不会出现旋入过深顶坏阀块内部流道、或者旋合长度不足导致螺纹脱扣的问题；JIC端的螺纹长度适配标准扩口螺母的旋合行程，拧紧后扩口锥面能够完全贴合，不会出现螺母拧到底仍无法压紧密封面的情况。

　　在实际选型使用过程中，这类接头需要匹配对应压力等级的管路，不能超压使用，安装前需要检查两端螺纹是否有磕碰损伤，尤其是JIC端的37度外锥密封面，一旦出现划痕或者磕碰凹痕，会直接影响密封性能，安装时需要先清理螺纹表面的铁屑、油污等杂质，BSP端的密封垫圈要选择硬度合适的退火铜垫或者丁腈橡胶组合垫，拧紧时按照对应螺纹规格的推荐扭矩施加力矩，避免过度拧紧导致螺纹滑牙或者接头本体断裂。日常设备维护中，这类接头如果出现渗漏，不要盲目加大拧紧力矩，需要先停机泄压后检查密封面是否有损伤、螺纹是否有变形，确认故障原因后再进行处理，避免强行拧紧造成接头断裂引发液压油泄漏事故。这类直通接头没有流向限制，可以根据现场布管需求调整安装方向，两端可以分别连接硬管或者软管组件，在液压系统的压力油路、回油路、控制油路中都能使用，只要管路内的介质为常规矿物液压油、水乙二醇等适配密封材质的流体，都能稳定工作。
