博世力士乐60x60压型铝型材截面结构

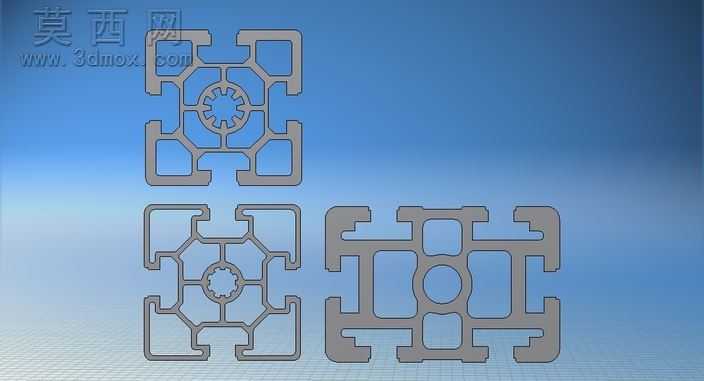

本模型为博世力士乐标准规格60x60系列压型工业铝型材的截面结构三维建模成果，建模过程严格遵循原厂公开的型材截面尺寸公差标准，完整还原了三款同系列不同槽型结构的压型铝截面形态，每一款截面的型腔布局、壁厚参数、卡槽尺寸、安装孔位轮廓都经过精准校准，确保模型尺寸与实际量产型材的截面参数完全匹配。建模时优先采用草图驱动的特征构建方式，先绘制每一款型材的外轮廓基准线，再依次绘制内部型腔的分隔筋、中心安装孔、侧边T型槽的轮廓线条，对所有转角处的工艺圆角、卡槽处的导向斜角都做了精细化处理，避免出现尖锐直角不符合实际挤压生产工艺的问题。材质设置上选用了工业铝型材常用的6063-T5铝合金材质参数，还原了阳极氧化处理后的亚光银灰色金属质感，渲染时采用柔和的均匀打光方式，清晰呈现每一处型腔的结构边界与筋位厚度，方便使用者直观区分不同款型材的结构差异。三款型材分别适配不同的工业机架搭建场景：第一款带中心花键孔的型材可用于需要周向定位安装的转轴支撑工位，第二款对称型腔的型材为通用款重型机架搭建型材，第三款宽幅中心孔的型材可用于内置走线、安装大规格连接件的场景。建模过程中充分考虑了铝型材挤压生产的工艺特性，所有截面的筋位厚度都保持均匀过渡，避免出现壁厚突变导致挤压成型时出现应力变形的问题，每一处T型槽的尺寸都符合工业铝型材的通用安装标准，可直接搭配标准T型螺栓、法兰螺母等配件完成装配模拟。模型完整保留了截面的所有细节特征，没有对工艺圆角、安装槽倒角等细小结构做简化处理，既可以用于工业机架设计时的选型参考、装配干涉检查，也可以作为铝型材挤压模具设计的参考基准，还能用于教学场景中讲解工业铝型材的结构设计逻辑与挤压成型工艺要点，帮助使用者快速理解不同截面结构铝型材的承载特性与适用场景。
