纽扣式手表电池三维结构设计

　　日常接触到的小型便携电子设备里，纽扣式电池的应用覆盖了极多场景，从指针式石英手表、数显电子表，到小型计算器、主板CMOS供电模块、蓝牙耳机充电仓的备用供电单元，再到汽车遥控钥匙、小型医疗检测设备的内置供电模块，这类薄型圆形电池的身影随处可见。这次完成的三维结构设计，完全围绕这类微型扣式电池的实际装配需求展开，没有做多余的装饰性结构，所有曲面和倒角都对应实际量产产品的工艺要求。

　　从结构设计的思路来看，首先要兼顾的是密封性能与极片的接触可靠性，这类电池的外壳采用上下扣合的薄壁金属结构，上盖与下壳之间的配合间隙控制在极小的公差范围内，配合内部的绝缘密封圈，既可以防止内部电解液渗漏，也能避免外部水汽、粉尘进入电池内部造成短路。外壳的侧壁做了微小的拔模斜度，对应冲压成型的工艺要求，边缘的圆角处理完全匹配量产时的折弯半径，不会出现应力集中导致的壳体开裂问题。顶部的负极接触面做了平整化处理，平面度公差控制在合理范围内，保证和设备内部的弹片接触时不会出现接触不良、跳电的问题，底部的正极外壳同样保持平整，和设备的正极接触弹片可以实现面接触，降低接触电阻，减少供电过程中的不必要功耗。

　　在外形尺寸与安装边界的设计上，这类薄型纽扣电池的直径与厚度都严格对应通用的手表电池规格，整体为正圆形薄饼结构，没有突出的卡扣或者引脚，安装时直接嵌入设备预设的圆形电池仓即可，电池仓的内径只需要比电池外径大零点几毫米的装配间隙，深度匹配电池厚度，就可以实现稳定的固定，不需要额外的固定结构。设计过程中特意校核了电池放入电池仓后的高度余量，保证装入后电池盖可以完全扣合，不会出现电池顶住后盖导致装配间隙过大、或者压坏电池外壳的问题。

　　从实际使用的功能特性来看，这类微型电池的放电曲线平稳，适合给低功耗的微型电子设备长期供电，外壳的金属材质既作为封装结构，同时也承担了电极导出的作用，不需要额外焊接引脚，简化了终端设备的装配流程。设计时特意考虑了不同设备的接触弹片适配性，上下两个接触面的面积足够覆盖常规弹片的接触范围，不管是弹片从侧面接触还是正面压接，都能保证稳定的导电性能。外壳的边缘做了钝化处理，没有锋利的毛刺，装配过程中不会划伤操作人员的手指，也不会刮破电池仓内部的绝缘贴片，避免出现短路风险。

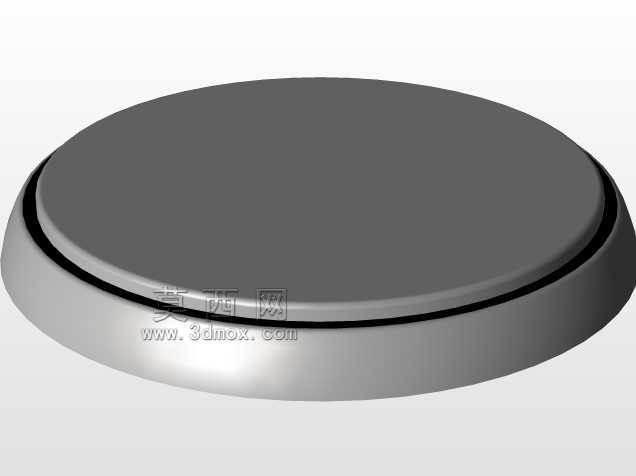

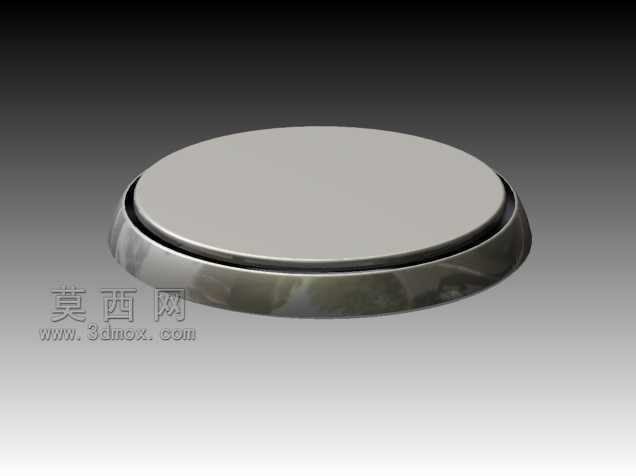

　　很多结构工程师在设计小型电子设备的电池仓时，往往容易忽略纽扣电池的实际外形公差，要么把电池仓做的太紧导致电池难以装入更换，要么做的太松导致电池在仓内晃动接触不良，这个三维模型完全还原了量产电池的实际外形细节，包括侧壁的合模线位置、上下壳扣合处的微小台阶，都做了1:1的还原，在做设备结构干涉检查的时候，可以直接调用这个模型进行装配验证，不需要再额外简化模型或者调整尺寸，能有效减少结构设计阶段的试错成本。另外在做产品渲染或者装配动画的时候，这个模型的曲面连续性足够，不会出现破面或者棱角生硬的问题，金属外壳的材质表现也贴合实际产品的金属光泽，不需要再额外做曲面修补工作。

　　针对手表这类对厚度要求极高的产品，这类薄型纽扣电池的厚度控制非常严格，模型里的上下壳壁厚均匀，对应实际冲压工艺的壁厚要求，不会出现局部过薄导致的壳体强度不足，也不会因为局部过厚占用多余的设备内部空间。内部的电芯空间预留合理，在保证外形尺寸符合通用规格的前提下，最大化内部的容腔体积，保证电池的容量可以达到标称值，不会因为结构设计的问题压缩内部空间导致容量缩水。绝缘密封圈的安装槽位置设计合理，扣合后密封圈被均匀压缩，既保证密封性能，也不会因为压缩量过大导致壳体变形，影响电池的整体尺寸精度。
