军事训练用落地式悬挂狙击靶架结构

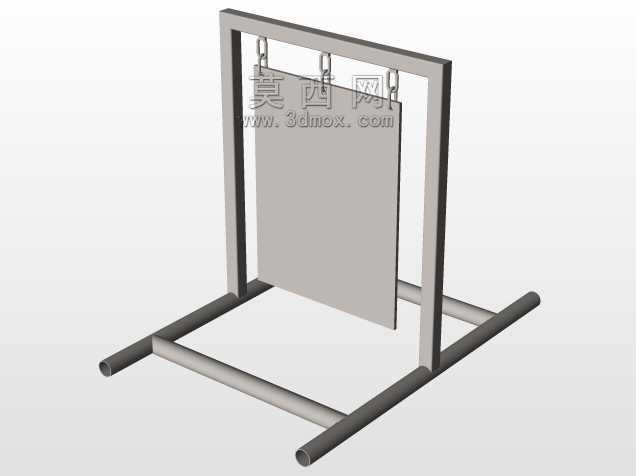

　　日常实弹射击训练场景里，这类落地式悬挂狙击靶的使用频次非常高，和常规固定靶不同，它不需要提前做地面预埋件施工，在临时开辟的野外射击场、室内战术训练馆都能快速布设，转场时只需要两三个作业人员就能完成拆装转运，适配多批次训练的快速点位切换需求。从结构功能来看，整套装置分为底部支撑框架、立式承载立柱、靶板悬挂组件三个核心部分，底部采用两根平行布置的圆管作为主承力梁，横向通过同规格圆管做刚性连接，形成稳定的门型底架，底架的圆管端口做了圆弧收边处理，既避免转运过程中端口划伤作业人员，也能在硬质地面布设时减少局部应力集中导致的框架变形，哪怕是在略有起伏的砂石地面，依靠底架的大跨度支撑面，也能保持整体结构的稳定，

　　不会因为射击产生的冲击波或者野外阵风出现倾覆问题。立式立柱和底架采用垂直焊接连接，两根立柱的顶端通过横向方管做刚性拉结，形成上部的悬挂承载梁，悬挂点采用挂环式结构，靶板通过三个均匀布置的金属挂扣挂在承载梁的挂环上，这种悬挂结构没有做刚性锁死，当弹头击中靶板时，靶板可以顺着挂环产生小幅的摆动位移，既可以抵消弹头传递的部分冲击力，减少框架整体的受载振动，也能让参训人员通过靶板的摆动直观判断命中状态，不需要频繁走到靶位前查验弹着点，提升训练过程的安全性。设计这套结构的时候，首先要考虑的是受载边界，狙击步枪弹头的动能传递到靶板时，会产生垂直于靶面的瞬时冲击力，悬挂结构的间隙设计刚好可以把这部分瞬时冲击转化为靶板的摆动动能，

　　避免刚性连接导致的焊缝开裂或者靶板碎裂问题，同时底架的支撑跨度要满足抗倾覆要求，按照常规训练中最大口径狙击武器的冲击力计算，底架的横向跨度要达到立柱高度的0.6倍以上，纵向支撑长度要满足1.2倍的靶板宽度，才能保证连续射击过程中架体不会出现移位。靶板采用平板式结构，边缘做了折边加强处理，避免反复受冲击后边角出现卷曲变形，悬挂点的位置设置在靶板上部三分之一区域，这个位置的悬挂可以让靶板受冲击后的摆动幅度更均匀，不会出现上部摆幅大、下部摆幅小的偏摆问题，同时挂扣采用快拆结构，更换不同尺寸、不同材质的靶板时，不需要借助额外工具，直接抬起靶板就能完成拆卸更换，适配不同训练科目对靶面的要求，比如精度射击用的环靶、战术训练用的人质靶、

　　伪装训练用的仿真靶，都可以通过这套悬挂结构快速换装。从安装边界来看，整套架体的布设不需要额外的固定配件，只需要将底架平稳放置在平整地面即可，如果是在土质地面布设，可以在底架的圆管上压装配重块，进一步提升抗风、抗冲击稳定性，架体的整体高度按照常规卧姿、跪姿、立姿射击的靶心高度要求设计，靶板中心距离地面的高度刚好匹配训练大纲规定的标准靶位高度，不需要额外做高度调节，减少现场调试的工作量。另外，整套结构的管材选型都采用标准规格的无缝钢管，焊接位置都做了焊后打磨处理，去除焊渣和尖锐边角，表面做喷塑防锈处理，能够适应野外训练场地的雨淋、日晒环境，长期户外存放也不会出现严重锈蚀，降低日常维护的成本。和三脚架式的射击靶相比，这种落地框架式的靶架整体刚性更好，连续射击过程中不会出现架体晃动导致的靶位偏移，同时大尺寸的底架支撑也不会因为误触导致靶架倾倒，在班组协同训练、多目标射击训练中，可以多套靶架并排布设，形成多目标射击阵列，相邻靶架之间不会产生干涉，布设间距只需要满足0.5米的安全间隔即可，能够充分利用训练场地的空间。
