卧式液压劈木作业工装结构设计

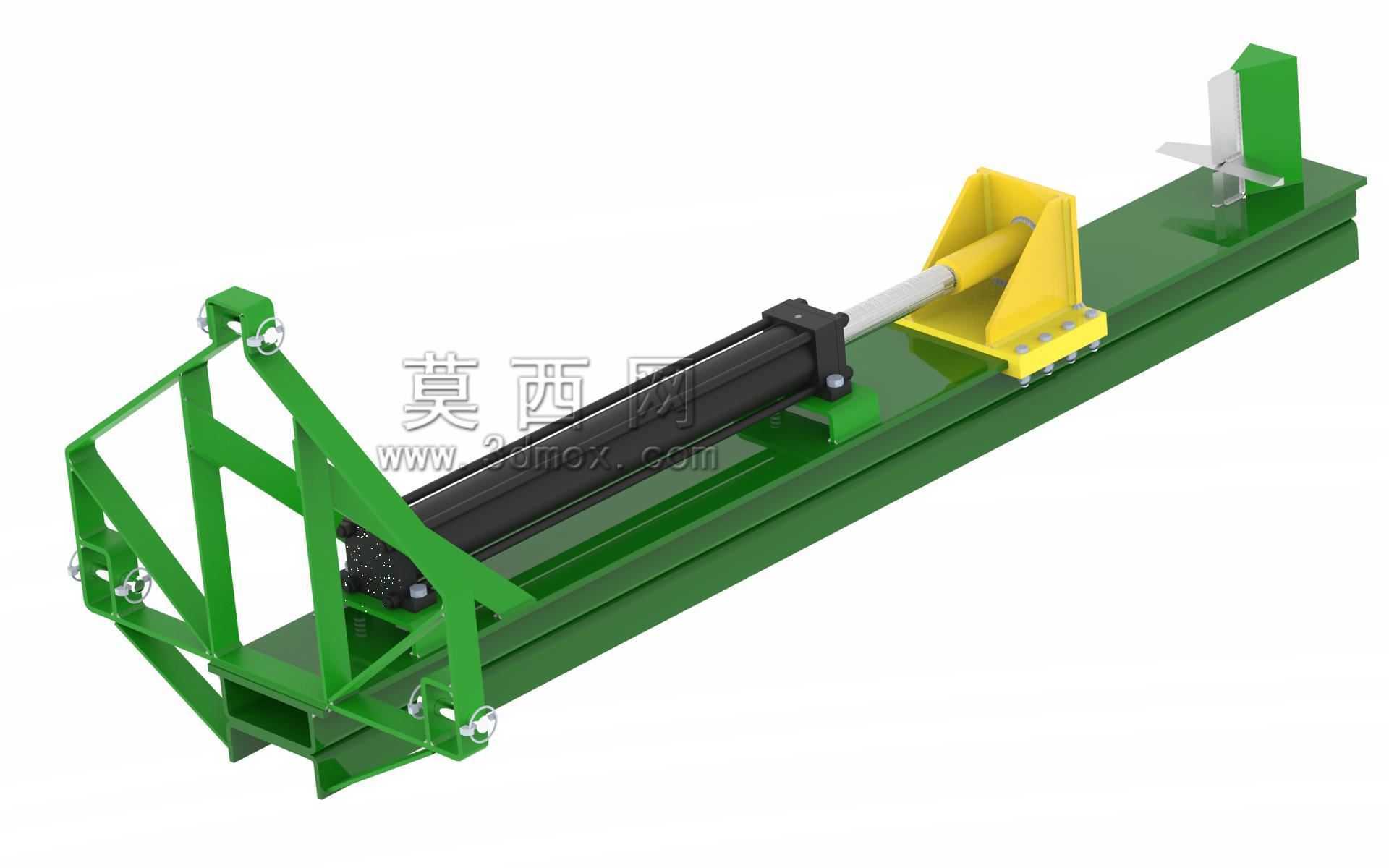

　　这套卧式液压劈木工装的整体结构采用长条形型钢焊接机架作为承载主体，机架左侧设计为三点悬挂连接架，可直接挂接在农用拖拉机后部的悬挂机构上，适配多数中小马力轮式拖拉机的后悬挂接口尺寸，无需额外改装即可完成挂接，挂接点的销轴孔位按照通用农用悬挂标准设计，上下挂点的垂直间距、左右挂点的同轴度都预留了足够的安装公差，避免挂接时出现卡滞问题。机架主体采用槽钢拼焊成型，内部焊接有横向加强筋，抵消液压油缸工作时产生的轴向反作用力，避免机架长期受力出现焊缝开裂或者形变。液压油缸沿机架长度方向水平布置，缸筒尾部通过铰接座固定在机架靠近悬挂端的位置，活塞杆前端连接楔形劈刀的安装座，劈刀采用可拆卸式设计，可根据待劈木材的直径、硬度更换不同角度的劈刀头，

　　常规配置的十字形劈刀可一次性将原木劈分为四瓣，针对大直径硬木也可更换为单刃楔形刀，降低劈裂时的油缸负载。机架的末端设置有原木挡料支架，挡料架高度高于待劈原木的最大直径，避免劈裂过程中原木受推力飞出作业区域，挡料架上开有长条形调节孔，可根据原木长度调整挡料架在机架上的固定位置，适配长度在300mm到1200mm之间的不同段原木，调整到位后通过螺栓锁紧固定，无需焊接即可完成位置切换。整套设备的动力输入可直接取用拖拉机后输出轴连接的液压泵站，也可单独配置小型汽油机驱动的独立液压站，两种动力接入方式都预留了对应的油路接口，油路沿机架侧面的走线槽布置，通过管卡固定，避免作业过程中油管被木材剐蹭破损。从作业场景来看，

　　这套工装主要面向林区伐木后的原木分段劈裂作业、民用薪柴加工、小型木材加工厂的原料预处理环节，相比立式劈木设备，卧式结构的进料高度更低，操作人员无需将沉重的原木抬升至较高位置，只需将截断后的原木滚放到机架的V型承托面上即可，大幅降低作业时的劳动强度，同时卧式布置的油缸推力方向沿水平方向，反作用力直接由机架整体传递到悬挂的拖拉机上，设备工作时的稳定性更好，不会出现立式设备易倾倒的安全隐患。设计过程中，针对劈裂硬木时可能出现的油缸瞬时过载问题，在油缸无杆腔的油路中设置了溢流保护，当推力超过设定阈值时液压油自动溢流，避免油缸活塞杆弯曲或者机架焊缝撕裂。劈刀安装座与机架之间设置有导向滑块，滑块采用耐磨尼龙材质，沿机架上的导向面滑动，

　　避免活塞杆承受径向偏载，延长油缸密封件的使用寿命。机架表面采用喷涂防锈处理，所有铰接位置都配置有润滑脂注油嘴，日常维护时只需定期加注润滑脂即可保证铰接点转动灵活，无卡滞问题。安装边界方面，整套工装挂接完成后总长度不超过2.2米，宽度不超过0.8米，高度不超过1.1米，林间转场时可随拖拉机正常通过林区的狭窄作业道，无需额外拆卸部件，非作业季节可将油缸活塞杆收回至最短位置，减少活塞杆暴露在外的锈蚀风险，劈刀可拆下单独存放，避免刀刃磕碰损伤。作业时操作人员只需站在机架侧面，将原木放置到位后操作液压阀手柄控制活塞杆伸出，劈刀接触原木完成劈裂后收回活塞杆即可完成单次作业循环，整个操作流程无复杂动作，操作人员经过简单培训即可上手作业，相比传统的斧头劈柴，作业效率可提升8倍以上，同时避免了人工劈柴时的飞溅伤人风险。
