3/4英寸内螺纹液压油滤芯结构

　　在液压系统的日常运维与元件选型中，油液清洁度是决定系统寿命与运行稳定性的核心指标之一，这类带3/4英寸内螺纹连接端的折叠式金属滤芯，是中小型液压回路、润滑系统中应用极广的精密过滤元件。从实际应用场景来看，这类滤芯常被安装在液压站的压力油路、回油管路或者独立的旁路过滤单元上，也可适配小型润滑系统的供油端，用来拦截油液中混入的金属磨屑、密封件残渣、外界侵入的粉尘颗粒，避免杂质进入液压泵、控制阀、油缸等精密配合副，造成配合面划伤、阀口卡滞、阻尼孔堵塞等常见故障。

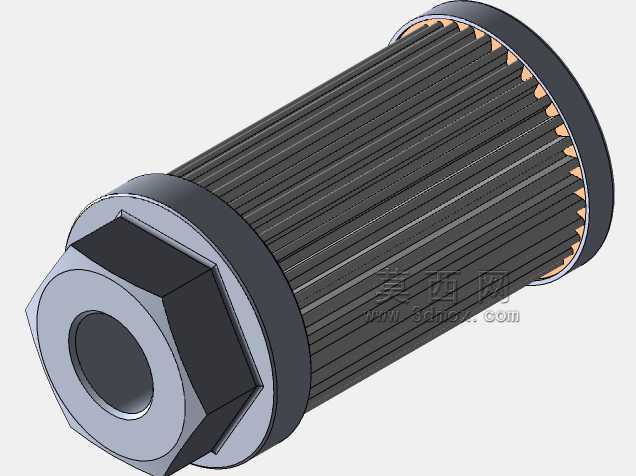

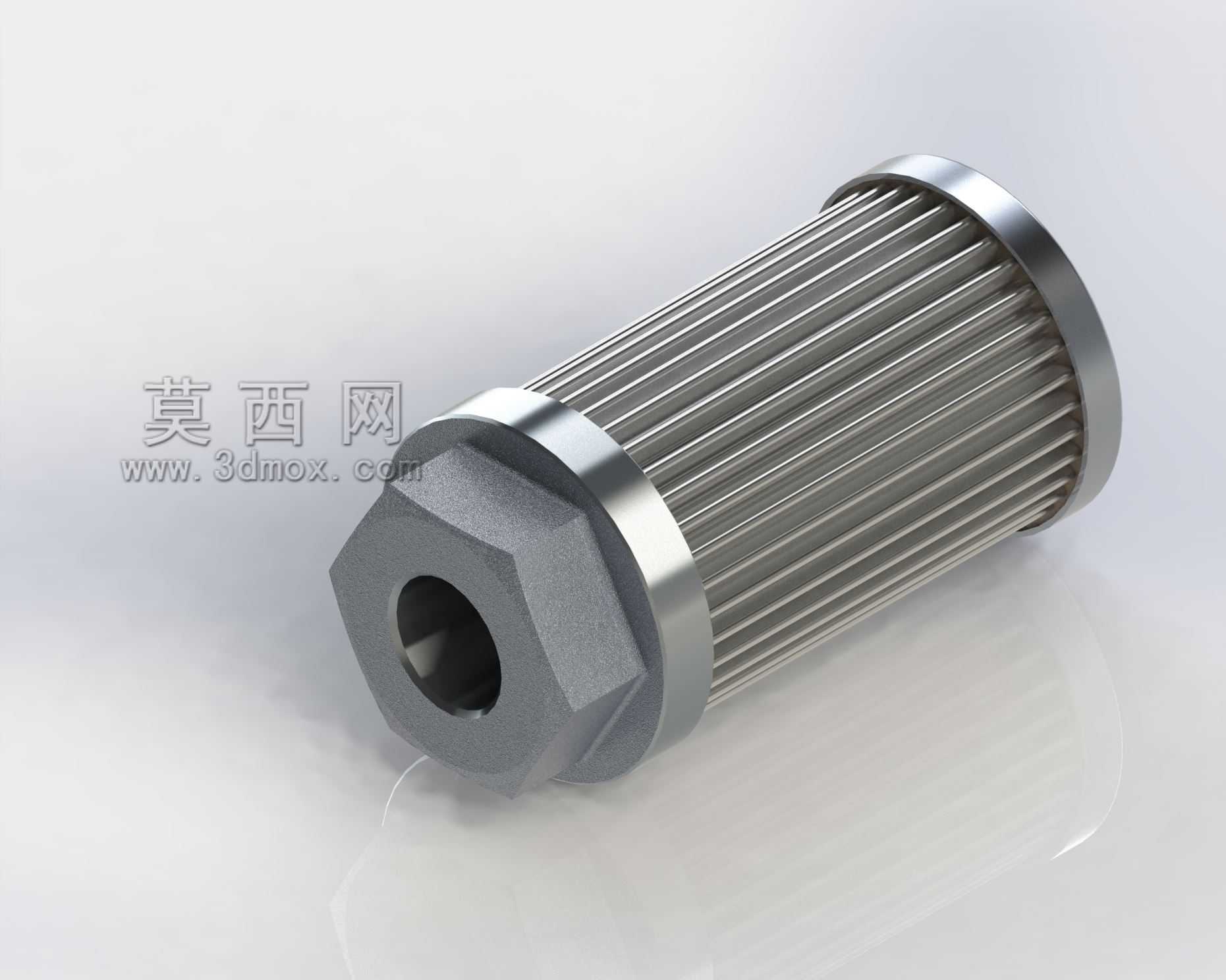

　　从结构设计思路来看，这款滤芯采用了外六角内螺纹的连接端结构，连接端选用硬质金属材质加工，外六角结构可以直接用标准开口扳手或者套筒完成安装紧固，不需要额外设计夹持位，安装扭矩容易控制，不会因为拧接过紧造成螺纹滑牙或者密封面变形。内螺纹采用通用的管螺纹规格，和常规液压管路的外螺纹接头可以直接适配，不需要额外加工转换接头，能减少管路连接的泄漏点。滤芯的主体过滤部分采用金属折叠滤网结构，折叠式的设计可以在有限的外形尺寸下最大化有效过滤面积，相同通流能力下，折叠结构的滤芯比同直径的平面滤网体积更小，纳污容量更高，能有效延长滤芯的单次使用周期，减少设备维护的停机频次。

　　从外形尺寸与安装边界来看，这款滤芯的连接端为标准3/4英寸管螺纹，安装时只需要在对应管路上预留匹配的外螺纹接口，安装空间需要满足扳手操作的回转半径，滤芯主体为圆柱形结构，径向尺寸紧凑，轴向长度适中，既可以适配紧凑布局的小型液压站，也能在改造旧设备过滤回路时灵活布置，不需要对原有管路做大幅改动。滤芯两端的金属端盖和滤层之间采用压合密封结构，能避免未经过滤的油液从端盖配合缝隙处短路流走，保证所有通过滤芯的油液都经过滤层拦截，过滤精度稳定。滤层采用金属材质制作，相比纸质滤芯，金属滤网的耐受压力更高，抗冲击性能更好，在系统出现压力波动或者冷启动油液黏度较高的工况下，不容易出现滤层破损、击穿的问题，部分可清洗的金属滤网滤芯还可以在清洁后重复使用，适合用在杂质含量较高、维护成本敏感的工况场景。

　　在实际选型匹配时，这类滤芯需要根据系统的工作流量、工作压力、目标过滤精度来选择对应滤层精度的型号，安装时要注意油液的流动方向和滤芯标注的流向一致，避免反向承压造成滤层变形脱落。日常维护中可以通过滤芯前后的压差表判断堵塞情况，当压差达到设定阈值时及时更换或者清洗滤芯，避免滤芯堵塞后通流能力下降，造成系统供油不足、气蚀等问题。这类滤芯的结构设计充分考虑了现场安装的便利性与工况适应性，没有多余的复杂结构，连接方式通用可靠，在机床液压系统、小型工程机械液压回路、工业设备润滑系统中都有大量的成熟应用，是液压系统污染控制环节中不可或缺的基础元件。
