卡约140型排气消音装置结构设计

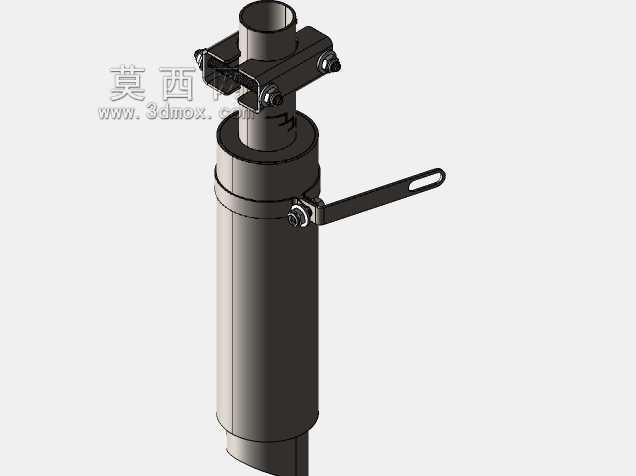

　　这款消音装置主要适配小排量两轮代步车的排气系统末端安装，日常使用场景覆盖城市通勤代步、非铺装路面短途骑行的排气降噪需求，核心作用是对发动机排出的高温高压脉冲气流进行逐级缓冲消能，降低排气口的气流脉动噪声，同时兼顾排气背压的合理控制，避免过度消音导致发动机动力输出受阻。从结构设计逻辑来看，整体采用立式圆柱筒体作为主体承载结构，筒体上端设置快装式管夹对接结构，通过两组对称布置的螺栓锁紧机构实现与上游排气管道的快速对接，管夹内侧预留适配标准排气钢管的圆弧贴合面，安装时无需额外焊接，仅通过螺栓预紧即可实现密封固定，适配管径公差范围覆盖常见的小排量车型排气尾段接口尺寸，安装边界上筒体总长度控制在适配车尾安装空间的范围内，

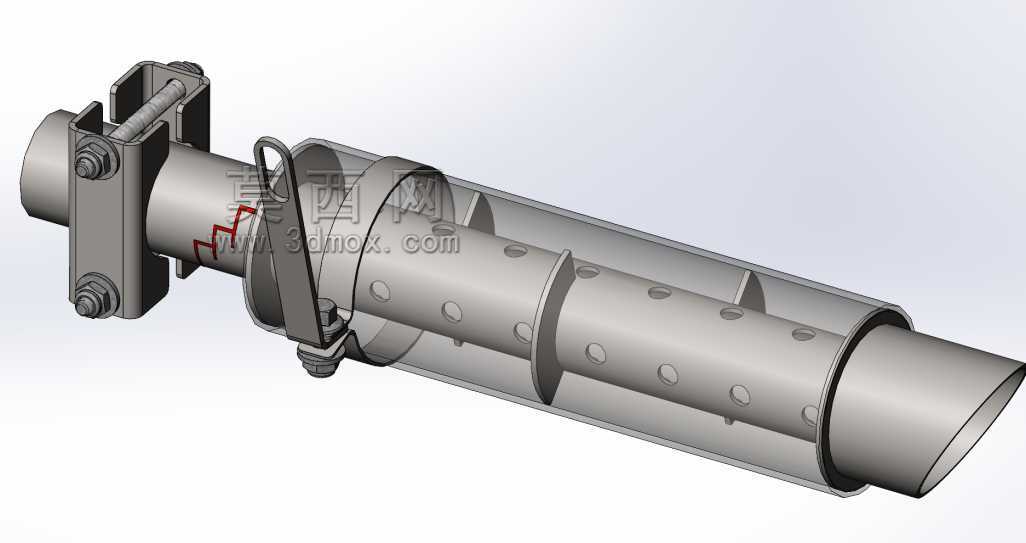

　　最大外径不会超出车尾侧盖的包覆边界，侧面伸出的固定支臂带有长条形调节孔，可根据不同车型的车架挂点位置调整安装角度，支臂与筒体连接处采用环箍式锁紧结构，允许安装时绕筒体轴线微调支臂角度，适配不同车型的挂点高度差。筒体内部采用多级膨胀腔搭配穿孔管的消音结构，气流从上端接口进入后首先进入第一级膨胀腔，通过腔体截面积的突然扩大降低气流流速，缓冲排气脉冲的峰值压力，随后气流通过带密集小孔的内管进入第二级腔体，通过小孔的分流作用将大股气流拆分为多股小气流，进一步耗散气流的脉动能量，最后经过末端的收缩段排出，整个流道设计避免出现直角急转弯结构，尽可能降低排气阻力，保证发动机排气顺畅。筒体外壳采用薄壁圆筒卷制焊接成型，外壁做哑光防锈处理，

　　能够耐受日常骑行中的泥水飞溅、高温烘烤，上端的锁紧管夹采用冲压成型的金属件，螺栓连接处预留防松垫片安装位，长期使用下不会因为车辆振动出现松脱漏气问题。侧面的固定支臂采用冲压钢板弯折成型，长条形调节孔的长度覆盖常见车型挂点的位置偏差范围，安装时无需对车架进行额外打孔改装，直接利用原车排气挂点即可完成固定，安装完成后筒体与周边的车架、塑料覆盖件之间预留足够的散热间隙，避免高温筒体烫坏周边的非金属部件。在实际选型匹配时，需要注意对接管口的内径与原车排气尾管的外径匹配，固定支臂的安装角度需要调整到与车架挂点平行，锁紧螺栓的预紧力矩控制在合理范围，既要保证密封不出现排气泄漏，也要避免力矩过大导致管夹变形压坏排气管道。

　　这款消音结构的设计没有采用过于复杂的内部阻性填充结构，避免长期使用后填充材料被气流吹出导致消音效果衰减，全部采用抗性消音的结构原理，通过腔体的膨胀、收缩、分流实现降噪，结构可靠性更高，使用寿命更长，适合日常通勤使用的小排量车型改装或者替换使用，整体结构的三维建模过程中，所有配合面都预留了合理的安装间隙，管夹的开合角度、支臂的调节范围都经过实际安装场景的校核，不存在安装干涉的问题，筒体的壁厚选择兼顾了结构强度和轻量化要求，不会过多增加车尾的负重，对车辆的操控平衡性影响极小。
