ABS材质投影表面测试打印楔块结构

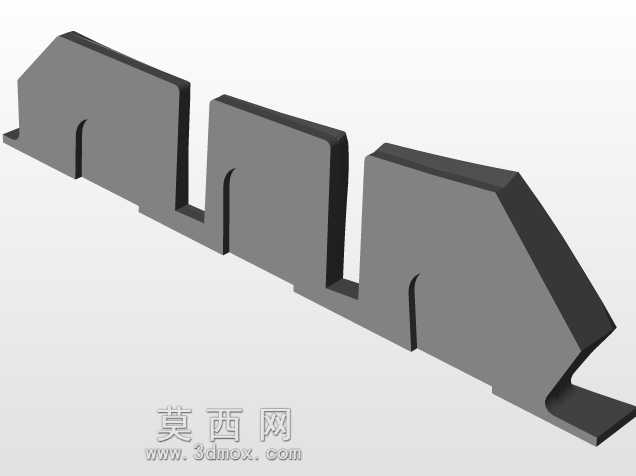

　　做3D打印工艺验证的工程师都清楚，曲面投影精度测试是FDM工艺参数调校绕不开的环节，这款打印楔块试件就是专门针对这类验证场景设计的，日常在打印车间做新耗材适配、喷头高度校准、切片软件投影参数调试时，都能用到这类结构件。从结构设计逻辑来看，整个试件采用三段式阶梯凸台布局，每一段凸台都设置了不同倾斜角度的侧立面，最左侧凸台侧立面倾斜角度最大，中间段凸台立面接近垂直，最右侧凸台侧立面带有向内收的弧形过渡，底部设置了连续的定位卡槽，卡槽的宽度统一匹配常见打印平台的定位条尺寸，安装时可以直接卡入平台的定位槽内，不需要额外做夹具固定，整个试件的总长度控制在180mm以内，宽度不超过40mm，最高处的凸台高度为35mm，刚好适配多数桌面级FDM打印机的有效打印幅面，不会出现超出打印边界的问题。

　　实际使用时，这个试件不需要做后续的装配配合，打印完成后直接通过投影设备在试件表面投射标准网格线，观察不同倾斜角度曲面上的网格变形量，就能快速判断切片软件的投影补偿参数是否合理，同时也能验证ABS材料在不同倾斜角度下的打印成型质量，比如立面的层纹均匀度、曲面过渡位置的拉丝情况、卡槽位置的尺寸精度。设计时特意将三个凸台的立面弧度做了差异化设置，最右侧的弧形曲面曲率半径从20mm渐变到60mm，覆盖了日常打印零件常见的曲面曲率范围，中间段的垂直立面可以用来测试Z轴方向的进给精度，最左侧的大角度斜面可以测试悬空角度下的打印支撑设置是否合理，不需要额外添加支撑就能完成整个试件的打印，减少了后处理工序对测试结果的干扰。

　　从安装边界来看，试件底部的卡槽深度为3mm，卡槽的侧壁厚度统一为2.5mm，既保证了卡入定位槽后的结构强度，不会在打印过程中因为平台振动出现移位，也不会因为壁厚过大导致打印时间过长，整个试件的打印时长控制在40分钟以内，适合快速做参数验证时使用。试件的所有棱边都做了0.5mm的圆角过渡，避免打印过程中出现应力集中导致的翘边问题，尤其是ABS材料打印时容易出现边角翘曲，圆角过渡可以有效降低边角位置的内应力，提升打印成功率。在做投影测试时，不同角度的立面可以同时采集多个角度的投影变形数据，不需要多次更换测试件，一次打印就能完成垂直面、大角度斜面、渐变曲面三类典型结构的投影精度验证，大幅提升工艺调校的效率。

　　日常在做新批次ABS耗材入厂检验时，也可以用这个试件做快速打印测试，观察不同批次耗材在相同参数下的成型表现，对比曲面位置的表面质量、尺寸收缩率，判断耗材的熔融一致性是否符合生产要求。试件上没有设置多余的装饰结构，所有结构特征都服务于测试功能，每一处壁厚、每一个倾斜角度都经过实际打印验证，不会出现结构设计不合理导致的打印失败问题，对于刚接触3D打印工艺调试的技术人员来说，用这个试件做参数调校可以快速定位问题所在，比如如果大角度斜面上出现层间错位，就可以对应调整皮带张紧度或者喷头进给速度，如果弧形曲面上的投影网格出现拉伸变形，就可以对应调整切片软件的曲面细分精度参数。
