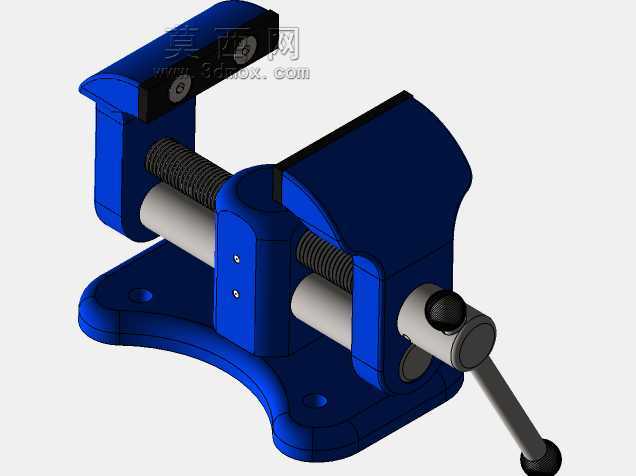

双动式机用台虎钳夹持工装结构

　　在机械加工、钳工装配、小型工件修配的日常作业场景里，台虎钳是工位上不可或缺的基础夹持装备，区别于传统单丝杠驱动的普通台虎钳，这款双动虎钳在夹持适配性、装夹效率上做了针对性的结构优化，能覆盖更多异形工件、多工序同步装夹的作业需求。从实际使用场景来看，这类双动虎钳常布置在钳工操作台、小型钻铣床工作台面、维修工位的台面上，既可以完成常规方形、圆形棒料的夹持固定，满足钻孔、锉修、攻丝、小零件装配的作业要求，也能通过两个钳口的独立进给特性，实现异形工件的错位装夹，或是同时装夹两个小型工件完成工序作业，减少反复装夹找正的辅助时间。

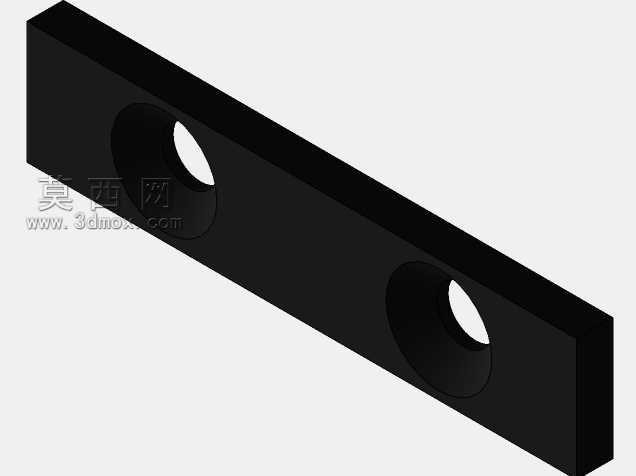

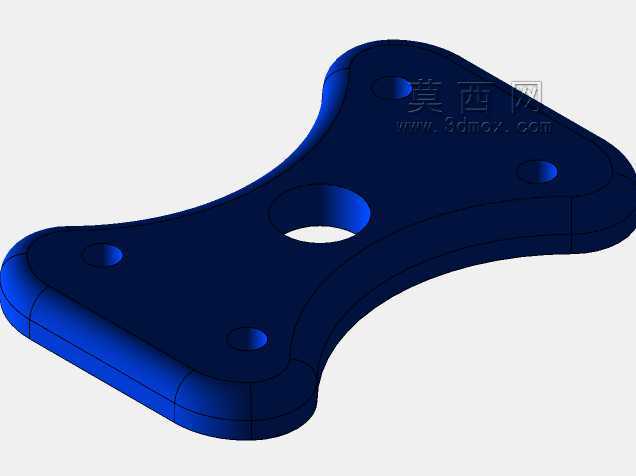

　　从功能特性上看，这款虎钳采用双丝杠并行驱动的结构设计，两个活动钳身可以分别独立调整进给量，不需要像传统虎钳那样只能单侧钳身移动，在装夹不规则外形的工件时，两个钳口可以根据工件的轮廓分别调整夹持位置，让钳口夹持面和工件表面充分贴合，避免单点夹持导致的工件变形、装夹松动问题。钳口部位预留了可更换钳口板的安装位，日常使用中可以根据加工需求更换光面钳口、齿面钳口或是带V型槽的钳口，分别适配精加工软质工件、粗加工毛坯件、圆形棒料的夹持需求，不需要更换整个钳体就能拓展使用场景。底座采用带安装孔的固定式结构设计，安装时可以通过螺栓穿过底座上的四个沉头安装孔，将虎钳牢牢固定在工作台的T型槽或是预留安装位上，避免重载夹持、锤击作业时虎钳出现移位，底座的轮廓做了圆弧过渡处理，没有尖锐的突出棱角，能减少工位上的磕碰风险。

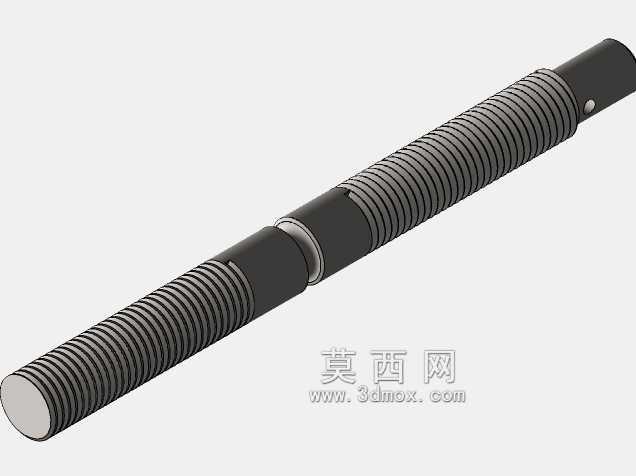

　　从设计思路层面拆解，这款虎钳的结构优先考虑了装夹的稳定性和操作的便捷性，丝杠采用梯形螺纹传动，具备良好的自锁性能，夹持工件后不会因为加工过程中的振动出现钳口松动退移的问题，丝杠的端部配置了带防滑握柄的摇把，操作时可以通过转动摇把带动钳身进给，摇把的握持部位做了滚花处理，手上沾有切削液或是油污时也能稳定施力，不会出现打滑。两个钳身的导向部分采用圆柱光杆作为导向支撑，和丝杠平行布置，进给过程中钳身不会出现偏摆，保证钳口的平行度，避免夹持工件时出现上翘、歪斜的问题，导向杆和钳身的配合部位做了润滑储油结构设计，长期使用时可以定期加注润滑脂，减少进给过程中的磨损，保持操作的顺畅度。钳体的主体部分采用一体式铸造的结构框架，整体刚性充足，在夹持工件进行锤击、轻铣作业时不会出现明显的形变，保证装夹精度的稳定性。

　　关于安装边界和尺寸适配，这款虎钳的底座安装孔位间距适配常规钳工台、小型台式钻床的标准安装尺寸，不需要额外加工转接板就能完成固定安装，钳口完全打开时的最大夹持行程可以覆盖常规小型机械零件的装夹尺寸范围，钳口的高度设计也兼顾了不同厚度工件的装夹需求，既可以夹持薄片状的钣金零件，也能夹持一定高度的块状零件，不会因为钳口高度不足导致工件装夹不稳。整体结构没有多余的复杂零部件，日常维护时只需要定期清理丝杠和导向杆上的铁屑、油污，加注润滑脂就能保持良好的工作状态，故障率低，适合生产车间、维修班组、教学实训场景下长期高频使用。在实际选型适配时，需要根据工作台面的安装空间确认底座的固定尺寸，根据日常加工的工件尺寸选择对应的钳口宽度规格，确保装夹行程能覆盖常用工件的尺寸范围，同时要注意安装时保证虎钳的固定钳口和作业人员的操作方向适配，减少操作时的转身、侧身幅度，提升长时间作业的舒适度。
