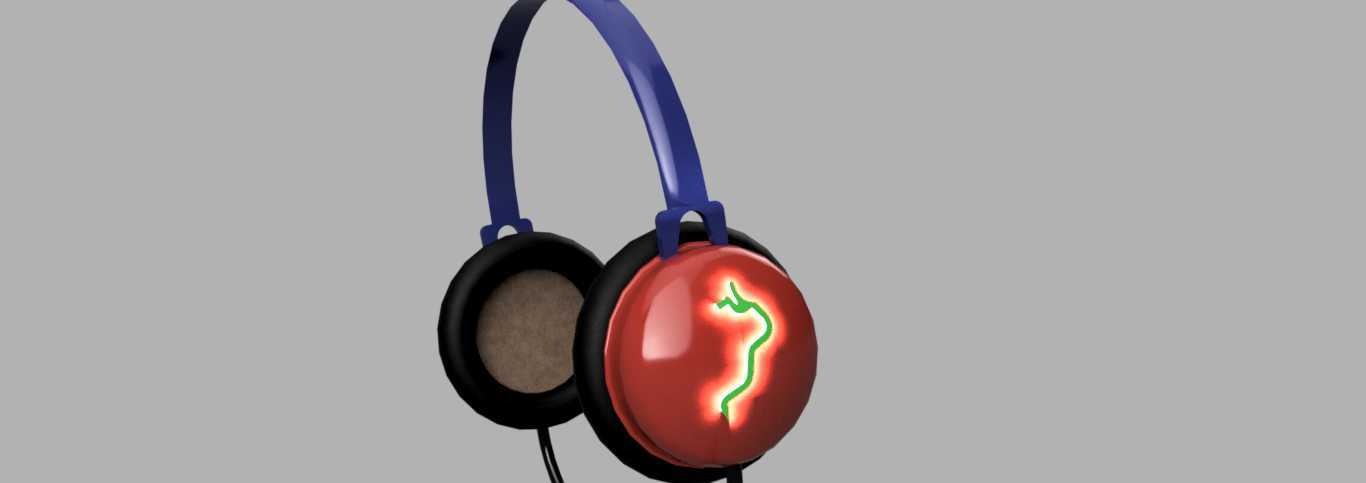

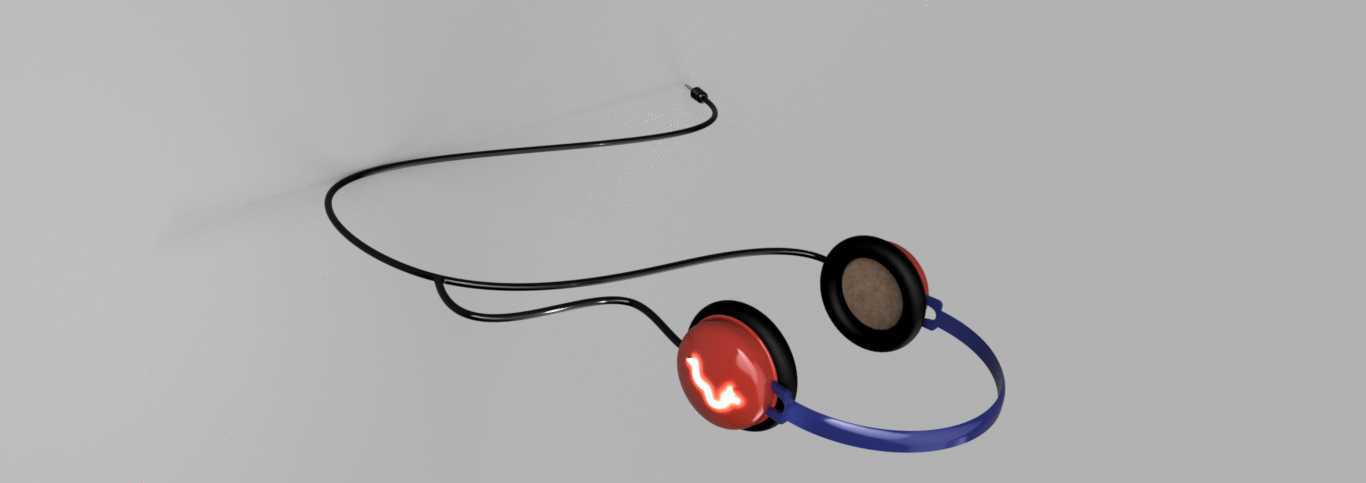

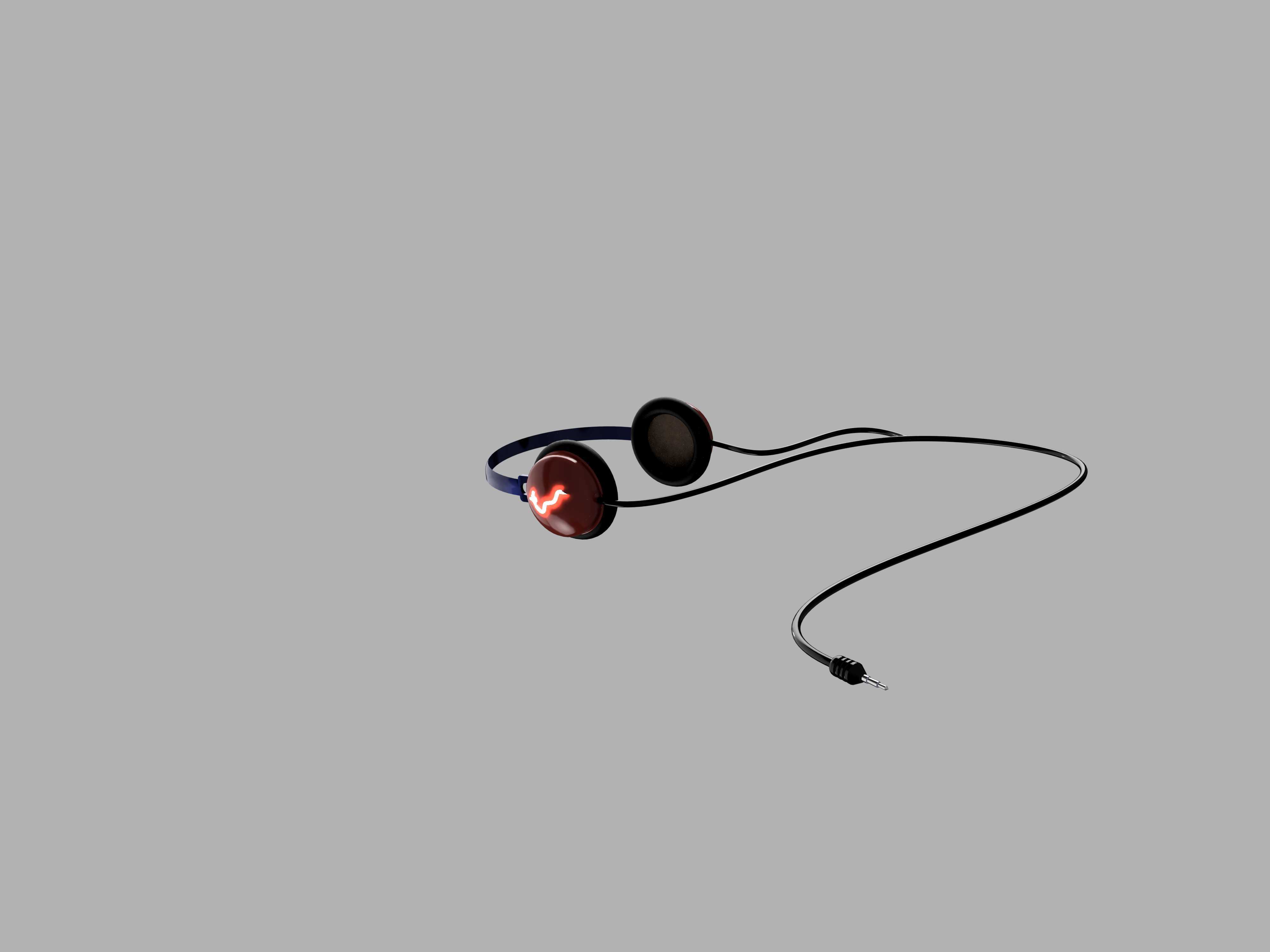

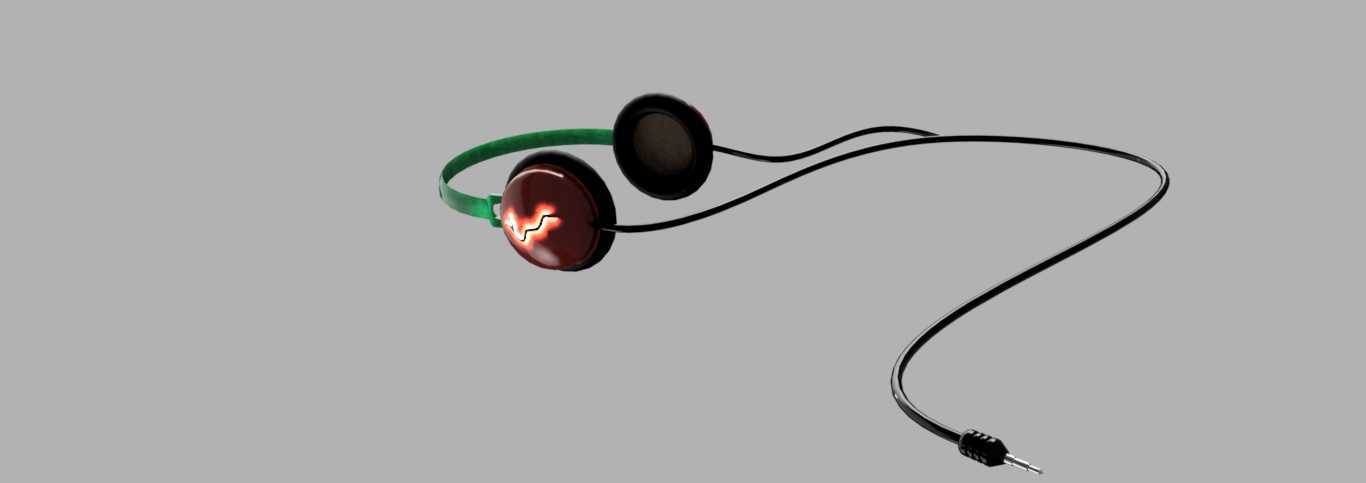

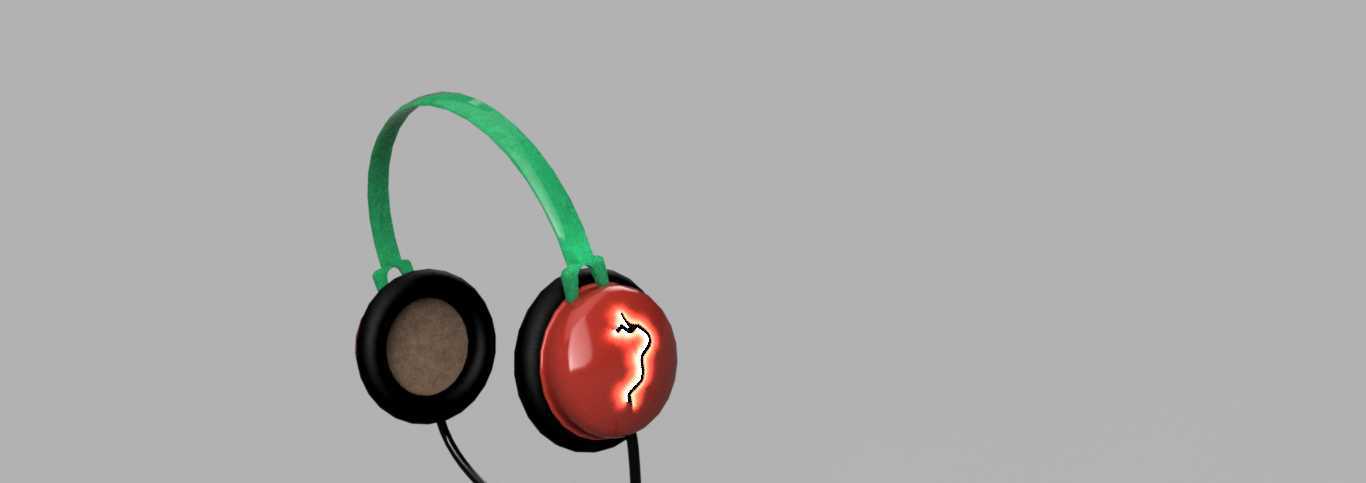

头戴式有线耳机结构设计三维数模

　　日常做消费电子结构设计时，头戴式耳机的结构匹配度一直是容易出问题的环节，这套数模把佩戴受力、部件装配的细节都做了完整还原，能直接用于结构验证、手板打样前的干涉检查。从实际使用场景来看，这类头戴耳机覆盖桌面办公、居家影音、轻度音频监听多个场景，头梁部分采用弧形弹性结构设计，建模时特意做了自适应形变的预留空间，佩戴时头梁弧度可根据不同头围尺寸产生小幅弹性形变，避免硬结构对头顶产生局部压迫，头梁与耳罩的连接位做了转轴限位结构，转轴转动角度覆盖0到15度范围，能适配不同耳位的角度偏差，保证耳罩软垫可以完整贴合耳廓周围，减少漏音问题。耳罩部分采用圆形封闭腔体设计，腔体外壳做了曲面过渡处理，既避免直角结构带来的外观生硬感，

　　也能减少外壳应力集中的问题，耳罩内侧预留了12mm厚度的软垫安装位，软垫安装后可形成相对封闭的声学腔体，提升低频音效的表现，同时软垫的压缩量预留了8mm的形变空间，长时间佩戴不会对耳廓产生过度挤压。有线连接的出线位设置在左侧耳罩的下边缘，建模时做了出线口的圆角过渡处理，避免线材反复弯折时出现外皮破损，出线位内部预留了线卡安装槽，可固定线材内部的抗拉扯纤维层，防止拉扯线材时把内部接线扯断。从安装边界来看，耳罩腔体内部预留了40mm直径的驱动单元安装位，单元安装位周围做了3个均匀分布的螺丝柱，可直接固定常规规格的动圈驱动单元，腔体侧壁预留了2mm厚度的走线槽，方便内部音频线从单元位置连接到出线口，不会出现线材被腔体盖压损的问题。

　　头梁内侧预留了5mm厚度的软垫粘贴位，软垫粘贴后可提升头顶接触位置的舒适度，头梁两端的连接插片做了2mm的厚度设计，可插入耳罩上方的连接转轴槽内，插片上做了定位卡点，装配时可直接卡入转轴的定位槽内，不需要额外打胶就能实现初步固定，提升装配效率。这套数模在建模时把所有配合面的公差都做了合理预留，塑胶件之间的配合间隙预留0.15mm，转轴转动位预留0.1mm的间隙，既保证转动时的顺滑度，也不会出现松动晃动感。耳罩外壳的表面做了高光曲面处理，建模时曲面曲率连续达到G2级别，后续做表面处理时不会出现曲面光影不顺的问题，外壳侧面预留了装饰件的安装位，可根据不同外观需求粘贴不同配色的装饰片，实现同结构下的多外观版本衍生。实际做结构验证时，

　　可直接在数模基础上调整头梁的弹性系数、耳罩软垫的压缩量参数，快速适配不同定位的产品需求，比如面向影音用户可适当加大耳罩腔体的内部容积，提升低频共鸣效果，面向办公场景可适当减薄头梁软垫厚度，降低整体重量，提升长时间佩戴的轻便感。数模中所有的加强筋结构都做了1mm的厚度设计，筋位间距控制在8mm，既保证外壳的结构强度，避免跌落时出现外壳开裂，也不会因为筋位过厚导致塑胶件成型时出现缩水痕。耳罩与头梁的转轴位置做了阻尼结构的预留空间，可安装阻尼垫片，实现头梁夹持力的调节，适配不同用户对佩戴松紧度的需求，阻尼结构的安装位尺寸兼容常规规格的阻尼垫片，不需要额外开模定制配件，能有效降低生产阶段的配件采购成本。
