三通式流体控制电磁阀结构设计

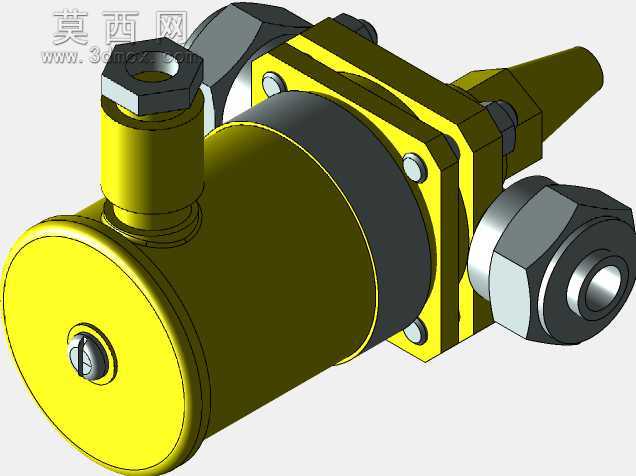

　　这款三通结构的流体控制电磁阀，在常规两通阀的管路布局逻辑上做了适配性调整，三个带外六角接头的接口分别对应不同的流体通路，可同时完成两路流体的通断切换或者合流、分流控制，相比传统两通阀能减少管路中阀件的布置数量，压缩管路安装的占用空间，在小型流体控制回路、紧凑型气动系统、小型液压支路里都有很广的适配场景。从实际安装的边界条件来看，三个接口的轴线分布经过了空间校核，侧方两个接口呈垂直错位布局，底部接口沿阀体竖直轴线向下延伸，安装时不需要额外给接头预留过大的操作空间，使用常规开口扳手就能完成管路接头的拧紧作业，不会出现相邻接头干涉导致扳手无法卡入的问题。阀体上部的电磁驱动舱做了圆弧过渡处理，没有尖锐的棱角结构，既可以减少车间环境中灰尘、

　　切削液在表面积攒的概率，也能避免安装维护时磕碰划伤操作人员。阀体中部的银色压圈是电磁组件与下部阀腔的密封压合结构，设计时将压圈的安装高度控制在阀体总高的三分之一位置，既保证了电磁驱动组件的装配定位精度，也给下部的密封腔留出了足够的阀芯运动行程空间。在功能特性上，这款阀的内部阀芯采用直动式驱动结构，不需要额外加装先导控制回路，在低压流体工况下也能可靠完成通断动作，不会出现低压工况下阀芯无法吸合导致的内漏问题。三个接口的内孔通径做了等径设计，流体经过阀腔时不会出现通径突变导致的局部压损，能有效降低流体在阀内的紊流噪声，也能减少流体中杂质在阀腔拐角处沉积的概率。从设计思路的角度来说，这款阀在建模阶段就同步考虑了加工工艺的可行性，

　　上部电磁舱的圆柱外壳采用薄壁拉伸结构，不需要复杂的五轴加工就能完成壳体成型，下部阀座的安装法兰边做了加厚处理，法兰上的固定孔位均匀分布，安装时可以通过支架直接固定在设备面板或者管路支架上，不需要额外设计定制化的安装转接件。在管路连接的实际使用场景中，这款阀可以直接对接硬管或者软管接头，接头处的密封面采用平面加倒角的结构，搭配常规的组合密封垫圈就能实现可靠密封，不需要在接头上额外缠绕生料带或者涂抹密封胶，能大幅降低现场安装的操作难度。阀的整体重量控制在轻量化区间，即使是安装在薄壁管路或者小型移动设备的气路中，也不会因为阀的自重导致管路接头长期受偏载出现密封失效的问题。电磁驱动部分的外壳做了全封闭处理，能适应车间内有少量切削液飞溅、

　　粉尘漂浮的工作环境，不会因为外界杂质进入电磁线圈间隙导致的线圈卡滞或者绝缘失效问题。在阀芯运动的行程设计上，建模时对阀芯的运动路径做了全程干涉检查，保证阀芯在吸合、释放的全行程中都不会与阀腔内壁出现剐蹭，既能减少阀芯动作的摩擦阻力，降低电磁线圈的驱动功率，也能延长密封件的使用寿命，减少后期维护的更换频率。三个接口的外六角尺寸统一采用标准紧固件的对边尺寸，现场维护时不需要准备专用的异形扳手，用常规的呆扳手就能完成拆装作业。阀体下部的锥形过渡结构，是为了引导流体在阀腔内的流动方向，减少流体在阀腔底部形成涡流的概率，对于含有少量微小固体颗粒的流体工况，也能减少颗粒在阀腔底部沉积导致的阀芯卡滞风险。在安装尺寸的边界校核上，这款阀的最大外轮廓尺寸经过优化，当多个阀并排安装在阀岛或者集成阀组上时，相邻阀之间只需要预留很小的间隙就能完成接线和管路拆装，能大幅压缩集成阀组的整体安装空间，适配紧凑型设备的内部布局需求。
