法兰式手动蝶阀结构设计

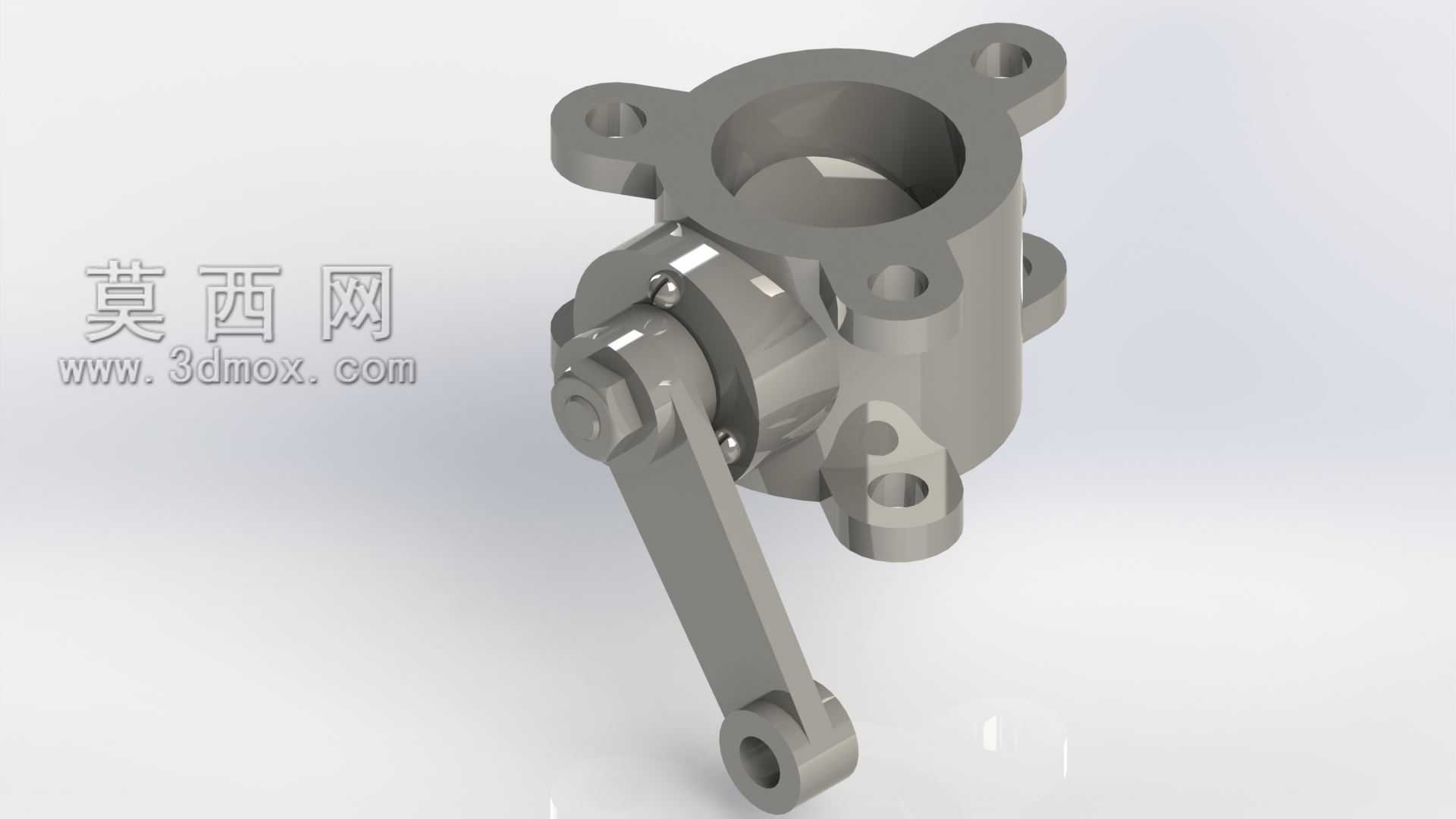

　　在市政给排水、化工流体输送、暖通空调循环水、食品制药洁净管路等场景中，蝶阀是应用占比极高的截流与调节元件，本次呈现的法兰连接式手动蝶阀结构，完全围绕现场安装、操作、维护的实际工程需求展开设计。从安装边界来看，阀体两端采用四孔法兰对接结构，法兰端面的螺栓孔中心距、密封面凸台尺寸完全匹配同公称通径的通用管路法兰标准，无需额外制作过渡转接件，可直接对接现有碳钢、不锈钢、PVC材质的管路法兰，安装时仅需在密封面处加装对应压力等级的密封垫片，对角均匀锁紧法兰螺栓即可完成固定，能适配1.0MPa、1.6MPa两个常用压力等级的管路工况，阀体本身的轴向长度较同通径闸阀缩短60%以上，在狭窄的管廊、设备夹层等安装空间受限的场景中，可大幅节省管路布置的空间占用，降低现场施工的排布难度。

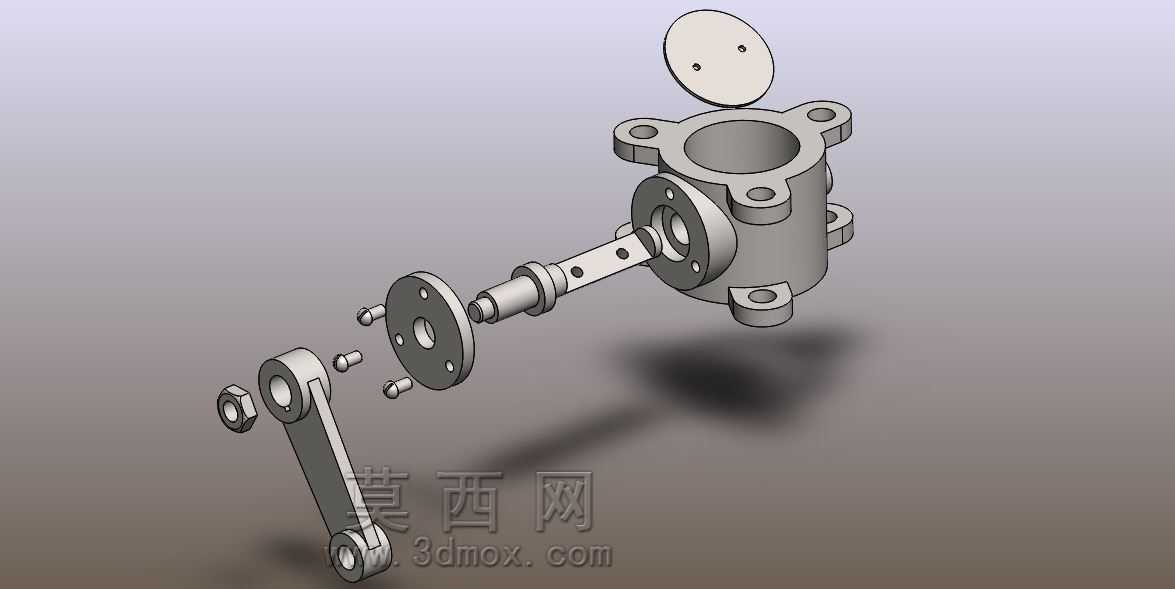

　　操作端采用外置摆杆式手动驱动结构，摆杆末端预留销轴连接孔，既可以直接握持摆杆完成阀板的启闭转动，也可根据现场操作需求接长操作杆，或是加装气动、电动执行器的连接支架，无需对阀体主体进行二次加工即可完成驱动方式的升级改造。阀板的转动轴采用横向穿装结构，轴体与阀体之间设置多层密封填料，通过压盖螺栓的预紧力即可调节密封填料的压缩量，在长期使用出现密封磨损泄漏时，无需将整个阀门从管路上拆卸下来，仅需在线压紧填料压盖即可完成密封补偿，大幅降低后期运维的工作量与停机时间。

　　从功能特性来看，阀板采用中心对称的圆盘式结构，转动角度范围为0-90度，当阀板处于0度位置时，阀板平面与管路轴线平行，此时管路流道完全通畅，流体经过阀门时的压损仅为同通径截止阀的15%左右，非常适合大流量、低阻力要求的循环水、通风管路使用；当阀板转动至90度位置时，阀板外圆的密封胶圈与阀体内壁的密封面完全贴合，可实现管路的完全截流，密封等级满足常规工业管路的零泄漏要求；在0-90度的转动区间内，阀板的开度与管路流量呈现近似线性的对应关系，操作人员可通过摆杆的转动角度直观判断阀板开度，精准调节管路内的流体流量，无需额外加装开度指示装置。

　　设计过程中充分考虑了不同工况的介质适配性，阀体与介质接触的过流面均做了圆弧过渡处理，不存在介质滞留的死角，既可以输送清水、压缩空气等常规介质，也可适配带有微小固体颗粒的污水、浆料类介质，不会出现颗粒卡涩阀板的问题；阀板与转轴的连接位置采用防松销钉固定，避免长期开关操作后阀板与转轴出现相对转动，导致开度指示不准、密封失效的问题；阀体外部的操作摆杆、锁紧螺栓等外露零件均做了防锈处理，可在潮湿、露天的安装环境下长期使用，不会出现锈死无法操作的情况。

　　在结构细节上，阀体的铸造壁厚经过强度校核，可承受管路水锤冲击带来的瞬时压力升高，不会出现阀体开裂的问题；法兰背面设置了加强筋结构，在法兰螺栓锁紧时可避免法兰端面出现变形，保证密封面的平面度，减少法兰位置的泄漏风险；转轴两端的轴承部位采用自润滑衬套，长期开关操作无需额外加注润滑油，维护周期较传统铜套结构延长3倍以上，同时也避免了润滑油泄漏污染管路内介质的问题，可满足食品、制药行业对管路洁净度的要求。
