摩托车用浮动盘式制动器毂结构设计

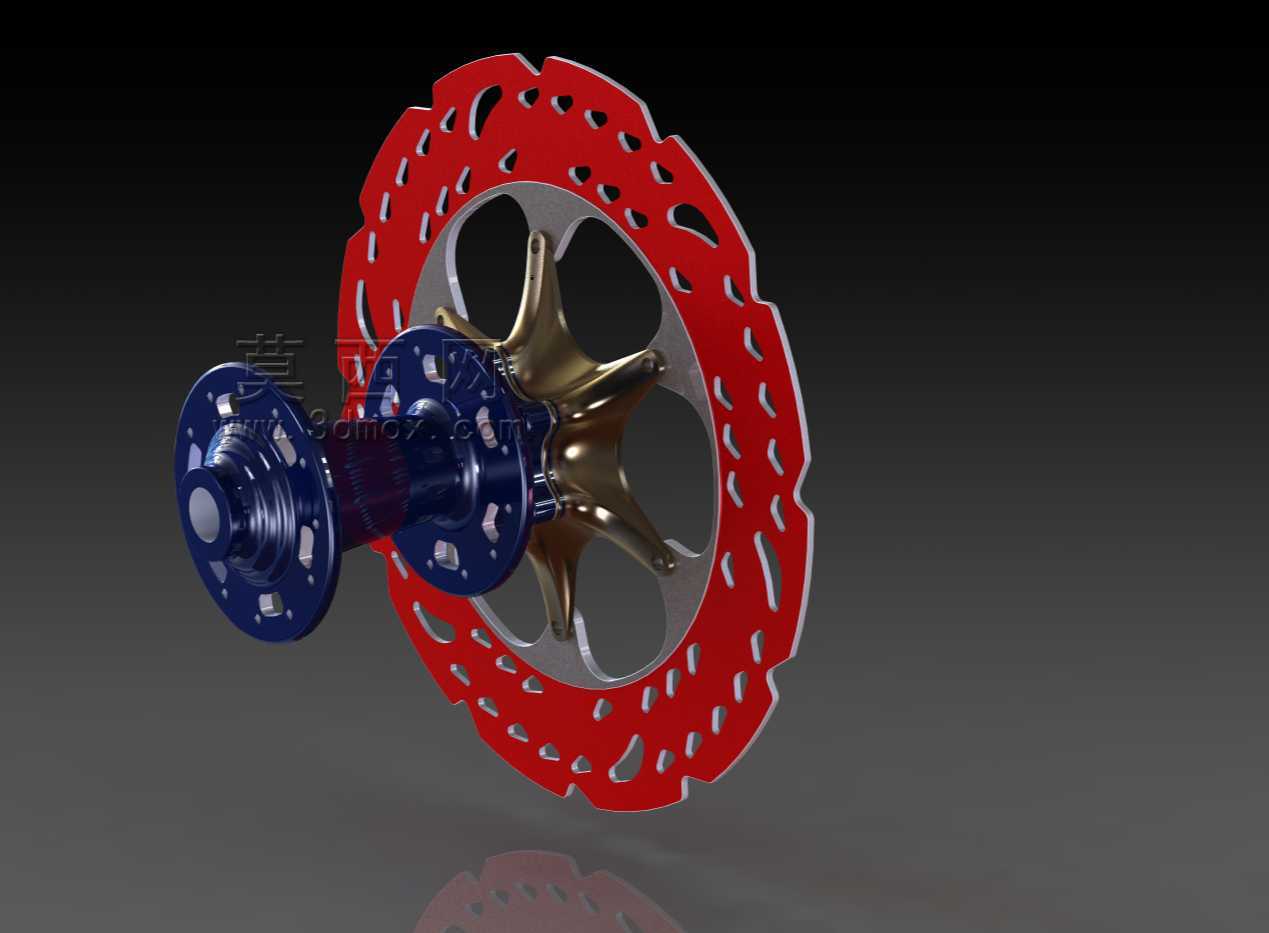

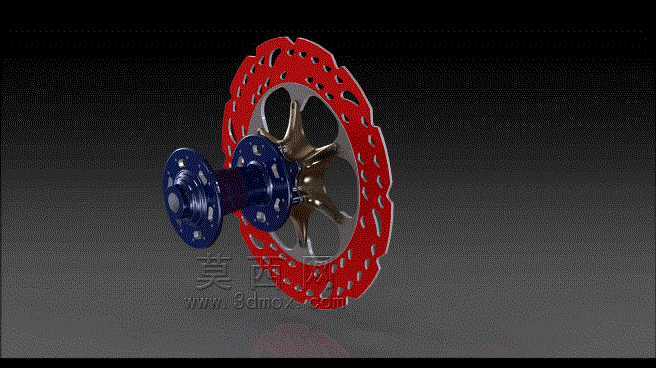

　　日常做两轮代步车制动系统匹配时，盘式制动器毂是连接轮轴、轮毂与制动盘的核心承载零件，这套结构的设计合理性直接决定制动过程的力传递效率与高速制动稳定性，不同于普通鼓式制动器的一体式轮毂结构，盘式制动器毂需要同时兼顾轴向定位精度、径向抗扭强度与制动热变形的补偿空间。从实际装车场景来看，这类结构多用于中小排量运动型两轮车的前轮制动系统，部分越野车型的后轮也会采用同结构设计，核心作用是将制动卡钳夹紧刹车盘产生的制动力矩，通过毂体的花键连接传递至轮轴，最终带动车轮实现减速，同时还要承担车轮行驶过程中来自路面的径向冲击与转向时的侧向载荷。设计这套结构时，首先要明确安装边界：毂体中心的内花键参数需要与对应车型的前轮轴花键完全匹配，

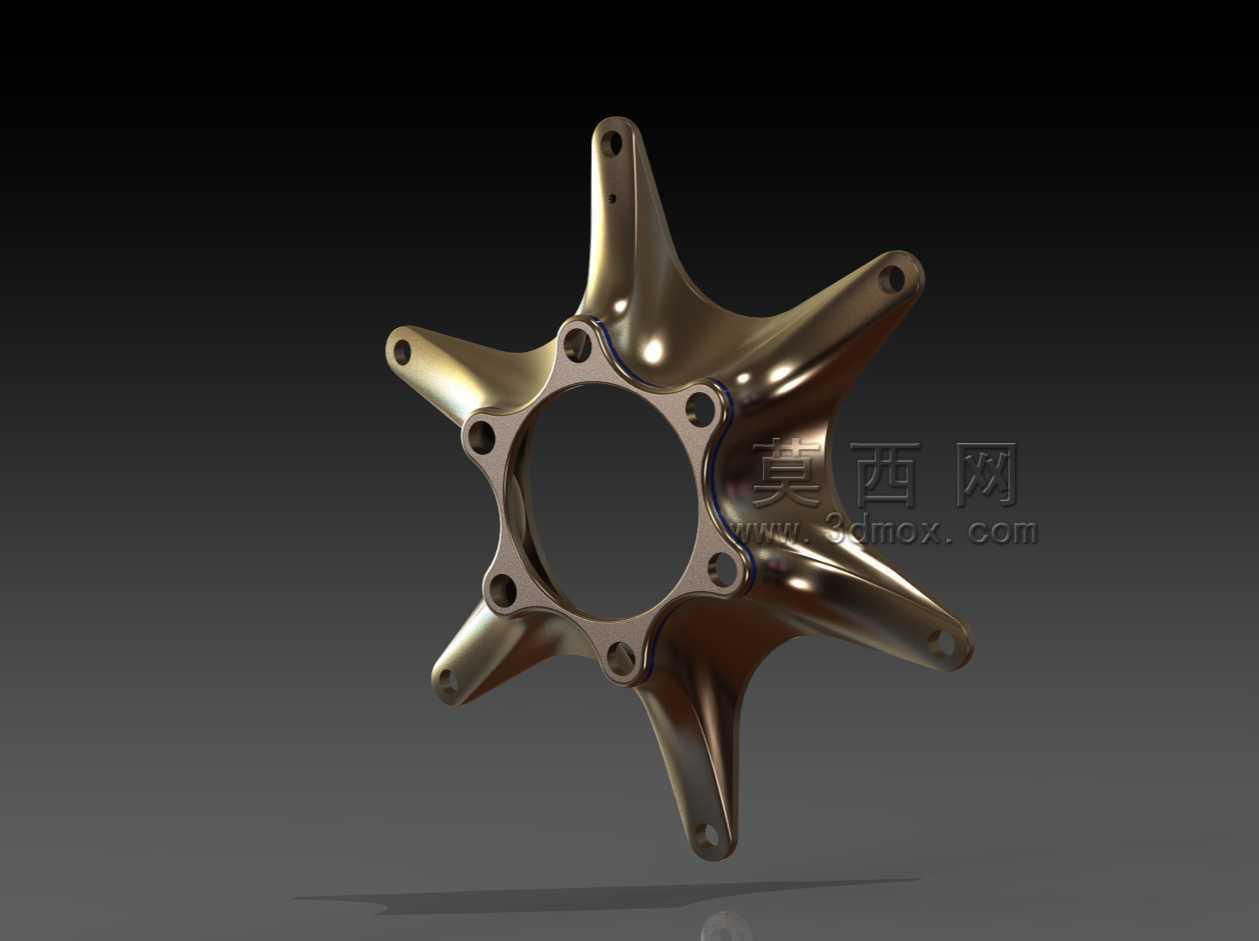

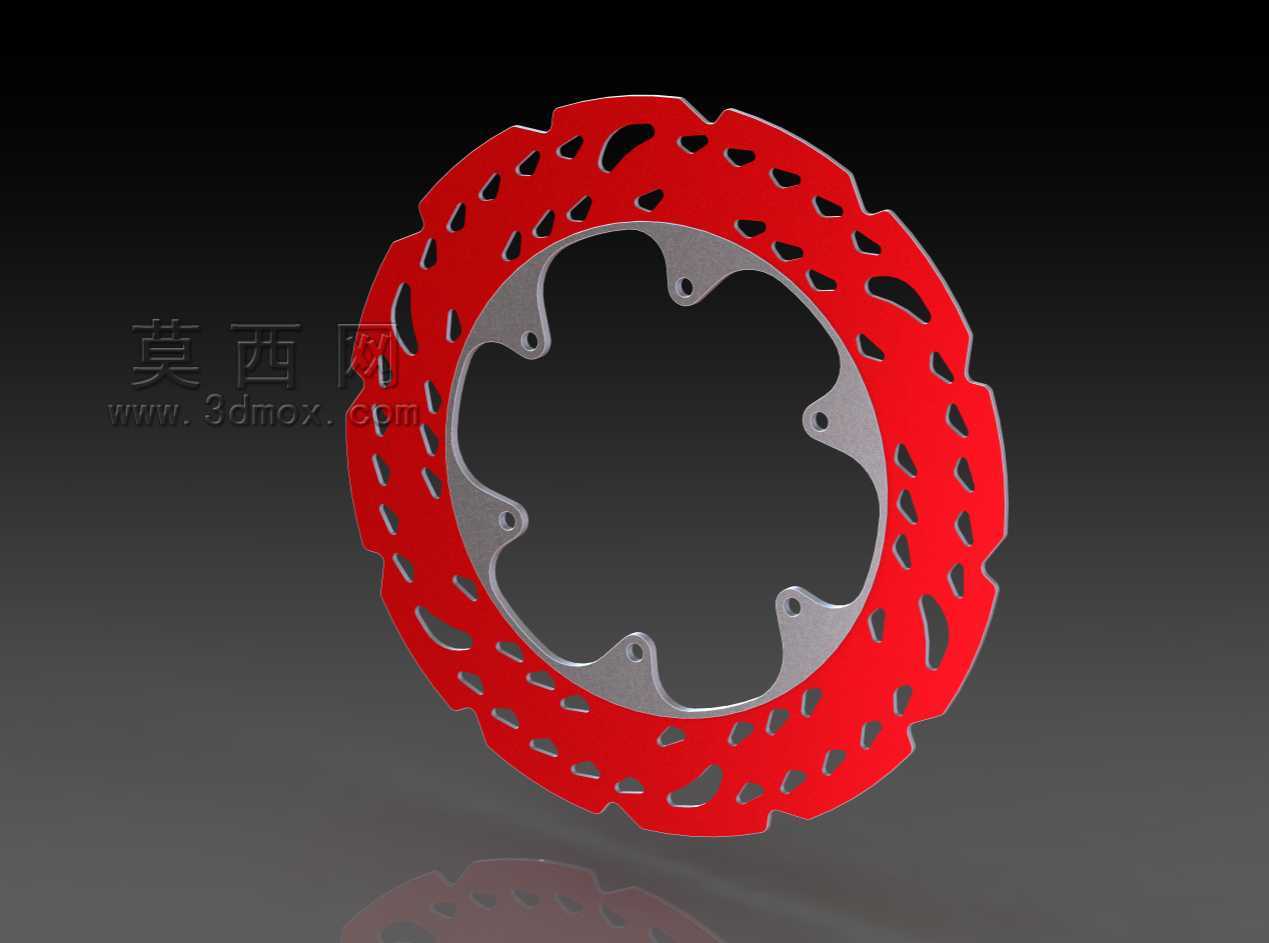

　　齿侧配合间隙控制在0.02-0.05mm区间，既保证装配顺畅，又避免急刹时出现花键冲击异响；毂体与制动盘连接的法兰面平面度公差需要控制在0.015mm以内，否则制动盘装车后会出现端面跳动，直接引发刹车抖动、制动力矩波动的问题。这套结构采用了浮动式制动盘的连接设计，制动盘与毂体之间通过传动销连接，预留了0.1-0.2mm的径向活动间隙，主要是为了补偿制动过程中刹车盘因高温产生的热膨胀变形，避免制动盘受热翘曲导致的刹车拖滞、制动力衰减问题；制动盘本体采用波浪形外轮廓设计，边缘开设多组通风散热槽与减重孔，一方面在连续制动时可以通过车轮转动带动气流穿过盘面，快速带走摩擦产生的热量，降低制动盘的工作温度，避免摩擦材料热衰退，

　　另一方面也能有效降低制动组件的非簧载质量，提升车轮的贴地性能。毂体本身采用台阶式轴套结构，靠近轮轴侧的轴颈位置设置有轴承安装位，需要匹配对应尺寸的深沟球轴承，轴承位的圆柱度公差控制在0.01mm以内，保证轴承压装后不会出现偏磨，延长轮毂轴承的使用寿命；法兰盘上的制动盘安装孔采用等距圆周分布，孔位位置度公差不超过0.03mm，确保制动盘装车后与卡钳的摩擦面完全对中，避免出现偏磨、制动异响的问题。从受力角度分析，毂体在制动过程中主要承受扭矩载荷与弯曲载荷的复合作用，急刹工况下制动力矩峰值可以达到额定工况的2.5倍以上，因此在结构设计时，毂体与法兰连接的过渡位置采用了大圆角过渡结构，避免应力集中导致的毂体断裂问题，

　　同时法兰盘的厚度根据制动力矩大小做了等强度优化，在保证连接强度的前提下尽可能去除多余材料，降低零件整体重量。实际选型匹配时，需要注意毂体的轴向安装尺寸要与前减震的安装开档匹配，法兰面到轴承定位端面的距离误差不能超过0.1mm，否则会导致车轮装车后出现轴向窜动，影响行驶稳定性；制动盘的外径尺寸需要与卡钳的安装支架匹配，摩擦面的工作半径要与卡钳活塞的中心距对应，保证摩擦片与制动盘的接触面积达到设计要求，避免出现摩擦片偏磨、制动力不足的问题。另外，这套结构的传动销与毂体安装孔之间设置有减震衬套，能够缓冲制动过程中制动盘与毂体之间的冲击，降低刹车时的异响传递，提升骑行质感；制动盘表面的划线与打孔设计，除了散热作用外，还可以在制动时刮除摩擦片表面的磨屑，避免磨屑夹在摩擦面之间导致制动效率下降，同时在雨天行驶时可以快速排开盘面的水膜，缩短湿滑路面的制动距离。
