SAE方程式赛车浮动式制动卡钳结构设计

　　在大学生方程式赛车的制动系统开发中，制动卡钳作为制动力输出的核心执行部件，其结构合理性直接决定整车制动效能、热稳定性以及赛道工况下的操控安全性，这套适配SAE方程式赛事规则的制动卡钳结构，完全围绕赛事场景下的极限使用需求完成设计。不同于民用车辆的制动卡钳，方程式赛车的卡钳需要在连续高强度制动的工况下，保持稳定的制动力输出，同时尽可能降低非簧载质量，提升悬架系统的响应速度。

　　从实际使用场景来看，SAE方程式赛事的赛道单圈长度普遍在1-3公里区间，单圈包含8-15个需要重刹的弯道，制动过程中卡钳需要承受最高超过10MPa的制动液压力，同时制动片与制动盘摩擦产生的瞬时温度可超过500℃，这就要求卡钳本体具备足够的结构刚度，避免高压下钳体变形导致的制动踏板行程变长、制动力线性度下降问题。这套卡钳采用对置双活塞的结构布局，相比浮动单活塞卡钳，对置活塞的布局可以让制动片两侧的压紧力更加均匀，减少制动片偏磨的概率，同时在连续制动时，两侧活塞的热膨胀量更加对称，不会出现制动力跑偏的问题。

　　设计过程中首先确定的是安装边界尺寸，卡钳的安装耳采用跨骑式布局，两个安装孔的中心距严格匹配方程式赛车常用的前转向节、后立柱安装点位，安装孔内预留了钢套压装的余量，避免反复拆装导致的钳体螺纹磨损，安装面的平面度公差控制在0.02mm以内，保证卡钳安装后与制动盘的端面平行度符合要求，避免制动片出现拖滞、偏磨的问题。卡钳本体的进油口布置在钳体中部位置，内部油道采用等径设计，保证两侧活塞在制动时能够同步建压，减少制动响应的滞后时间，油道末端设置了排气螺钉安装位，排气口的倾斜角度经过优化，方便制动系统加注时的空气排出，避免气阻导致的制动失效问题。

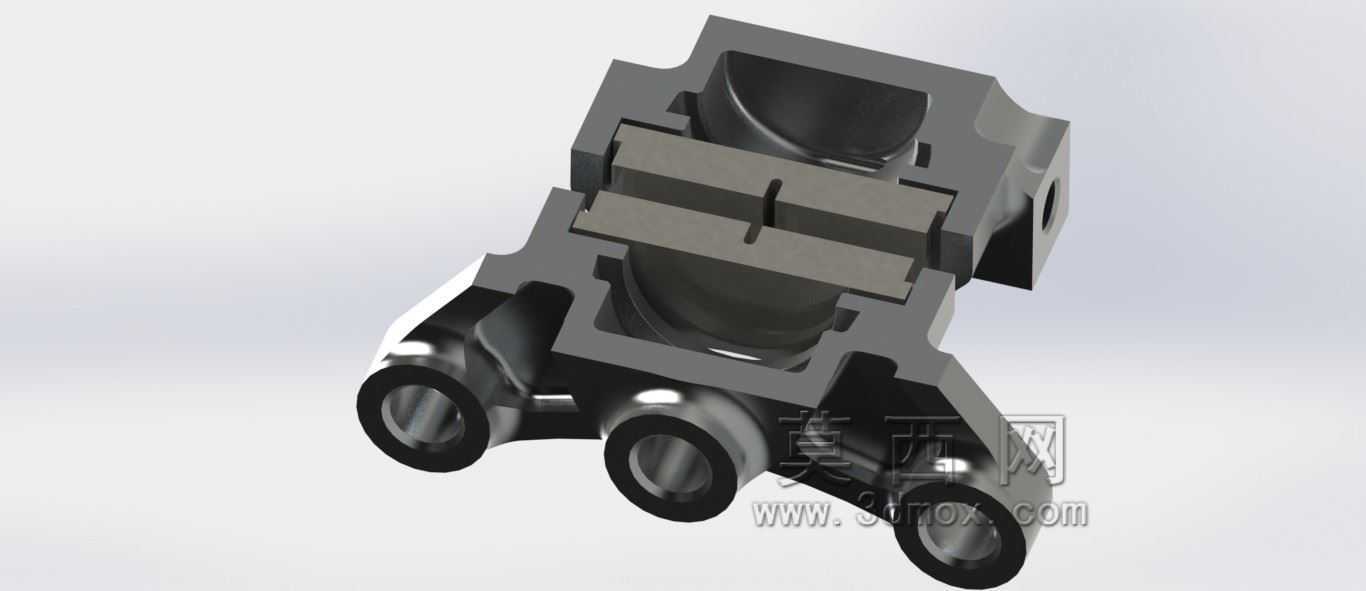

　　钳体的外形结构做了充分的轻量化优化，在保证刚度的前提下，对非受力区域的材料做了去除处理，整体采用高强度铝合金材质的设计预留，既可以满足强度要求，又能将单只卡钳的重量控制在较低水平，有效降低车轮端的非簧载质量，提升轮胎的接地性能。卡钳上集成了制动片的限位结构，采用插销式的制动片固定方式，不需要额外的工具就可以完成制动片的快速更换，适配赛事中快速检修、调整制动片磨损状态的需求，插销的端部设置了防脱卡簧的安装槽，避免赛车行驶过程中插销松脱导致的制动片移位。

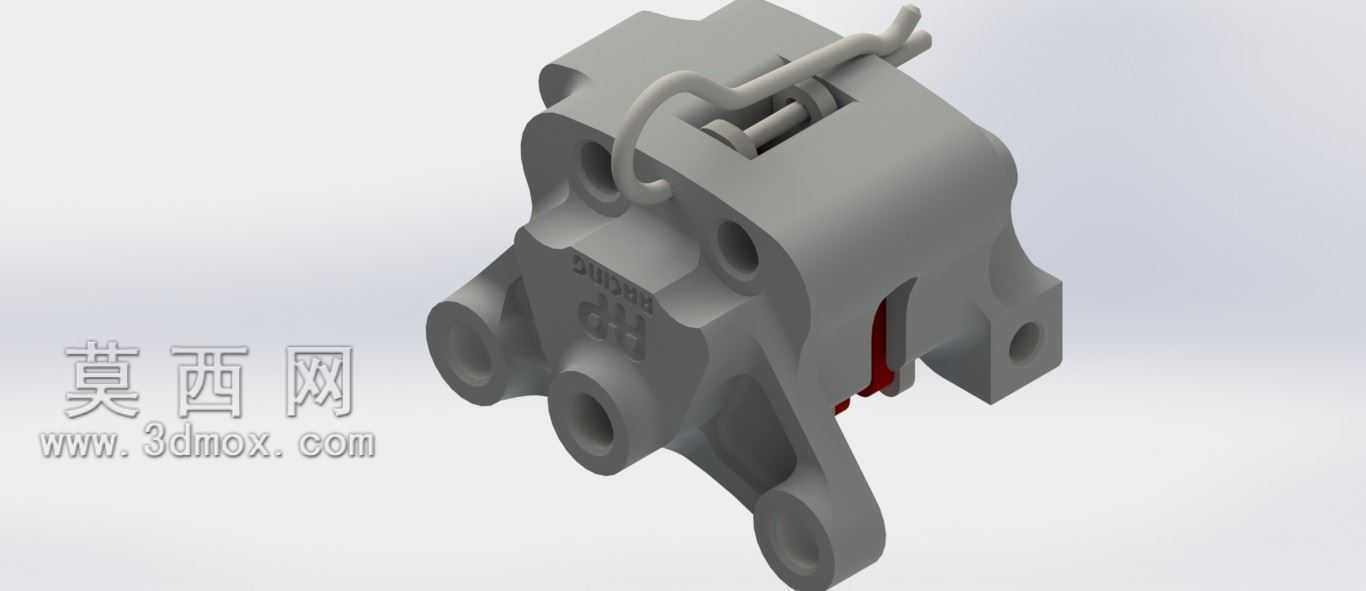

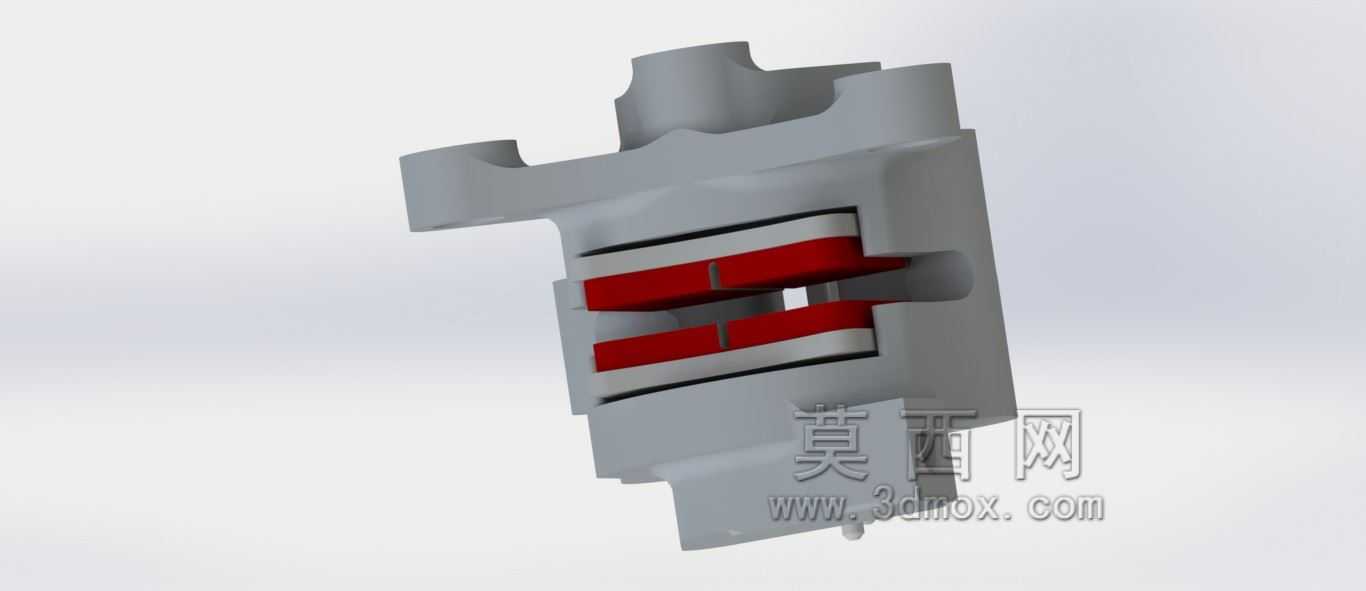

　　制动片的回位结构采用外置式的钢丝卡簧，也就是模型上可见的弯形钢丝部件，这个卡簧在制动解除时可以带动两侧制动片同步回位，减少制动片与制动盘之间的拖滞力矩，降低不必要的动力损耗，同时卡簧的弹力经过匹配，不会因为弹力过大导致制动踏板行程变长，也不会因为弹力过小导致回位不彻底。卡钳与制动盘的配合间隙控制在单侧0.1-0.15mm之间，既可以保证制动解除后制动片完全脱离制动盘，又能保证制动时活塞的空行程足够短，提升制动响应速度。

　　从结构强度的角度考虑，钳体的活塞腔周边做了加强筋设计，筋条的走向沿着液压压力的传导方向布置，在高压制动液的作用下，钳体的最大变形量控制在0.1mm以内，保证活塞在腔体内能够顺畅滑动，不会因为钳体变形出现活塞卡滞的问题。活塞的设计采用不等直径？不，这套卡钳采用等直径对置活塞，活塞的端面设置了隔热片的安装槽，可以阻隔制动片产生的热量传递到制动液中，避免制动液因为高温出现气阻现象，提升连续制动工况下的制动稳定性。

　　在实际装车匹配时，这套卡钳可以适配直径200-240mm、厚度10-12mm的通风制动盘，根据前后轴制动力分配的需求，可以选择不同直径的活塞配置，前轴采用更大直径的活塞获得更大的制动力，后轴匹配稍小直径的活塞，配合制动力分配阀实现前后轴制动力的理想分配，避免制动时后轮先抱死导致的车辆失控。卡钳的安装位置还考虑了制动管路的走向，进油口的位置避开了悬架跳动时的运动干涉区域，制动管路采用硬管加软管的组合方式，软管的预留长度满足悬架全行程跳动、转向全角度转动时的拉伸需求，不会出现管路拉扯、干涉的问题。

　　不同于量产车的卡钳设计，这套赛事用卡钳没有设置驻车制动机构，完全针对行驶过程中的动态制动需求设计，结构更加紧凑，重量更轻，所有的结构设计都围绕赛事场景下的可靠性、轻量化、易维护三个核心目标展开，每一处结构的取舍都经过实际赛道工况的验证，能够满足SAE方程式赛事全程的高强度使用需求。
