浮动式液压卡盘精密夹持机构

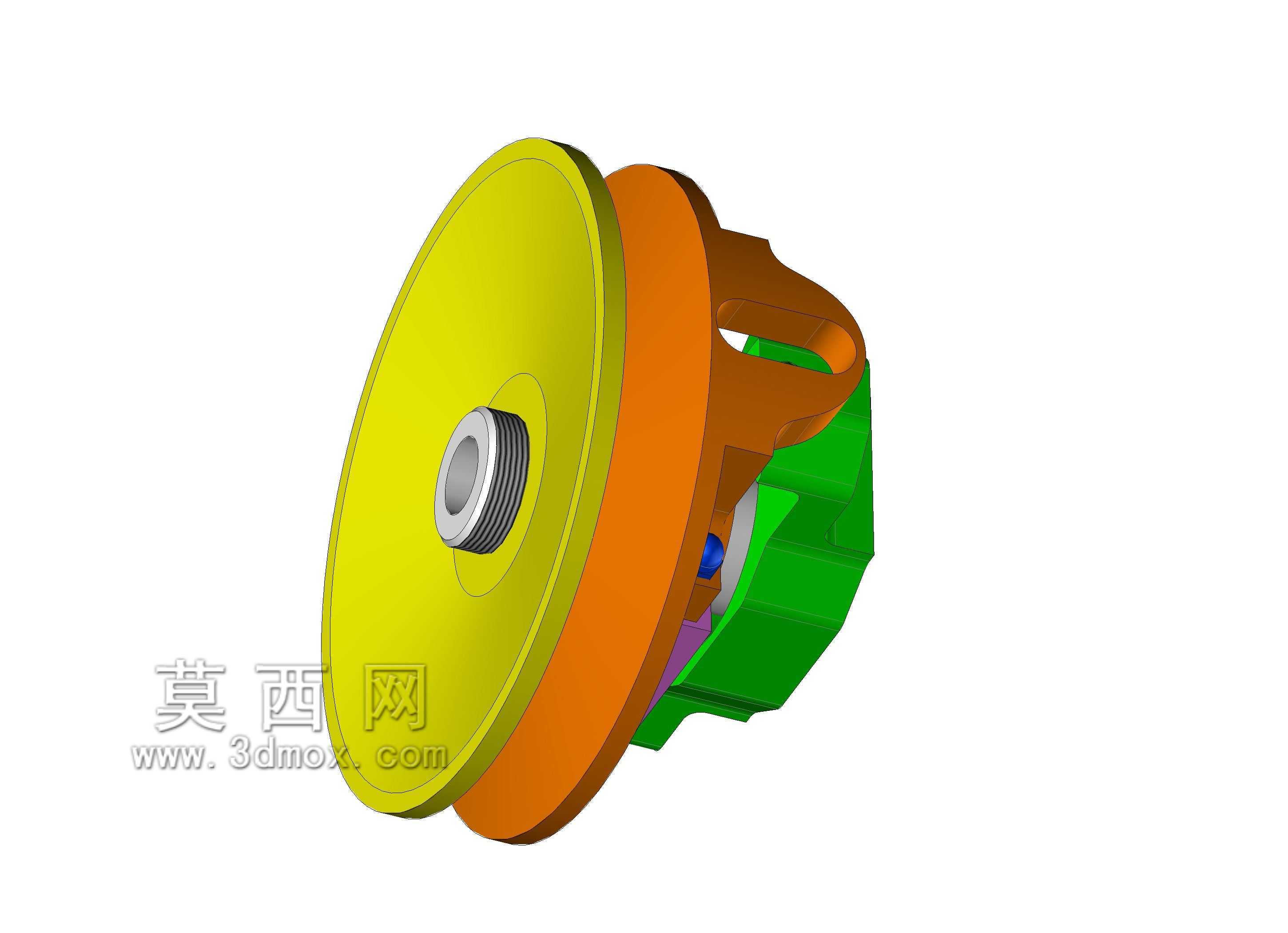

　　该夹持机构主要应用于数控车床、外圆磨床等回转加工设备的工件装夹环节，针对异形轴类、盘类零件的二次加工场景设计，可在工件存在毛坯形位公差偏差的情况下，通过浮动结构自动适配工件定位基准，避免强行装夹导致的工件变形，尤其适合薄壁环形零件、带偏心结构的盘类零件的精加工工序，能有效降低装夹找正的辅助时间，提升批量加工的一致性。从结构功能来看，主体采用对称式布局，底部圆形安装盘可直接适配标准机床主轴的法兰连接接口，安装盘上的定位止口与主轴端面贴合后，通过周向均布的锁紧螺栓完成固定，安装时需保证止口与主轴轴线的同轴度控制在0.02mm以内，避免高速回转时出现动平衡超标问题。中部的主体基座集成了液压驱动的油路通道，无需外接复杂的外置管路，

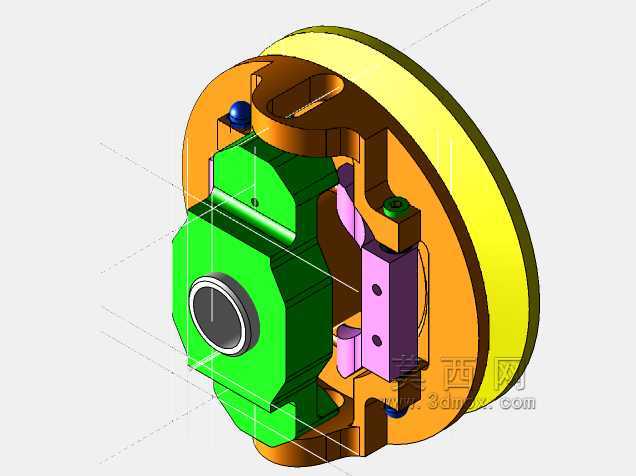

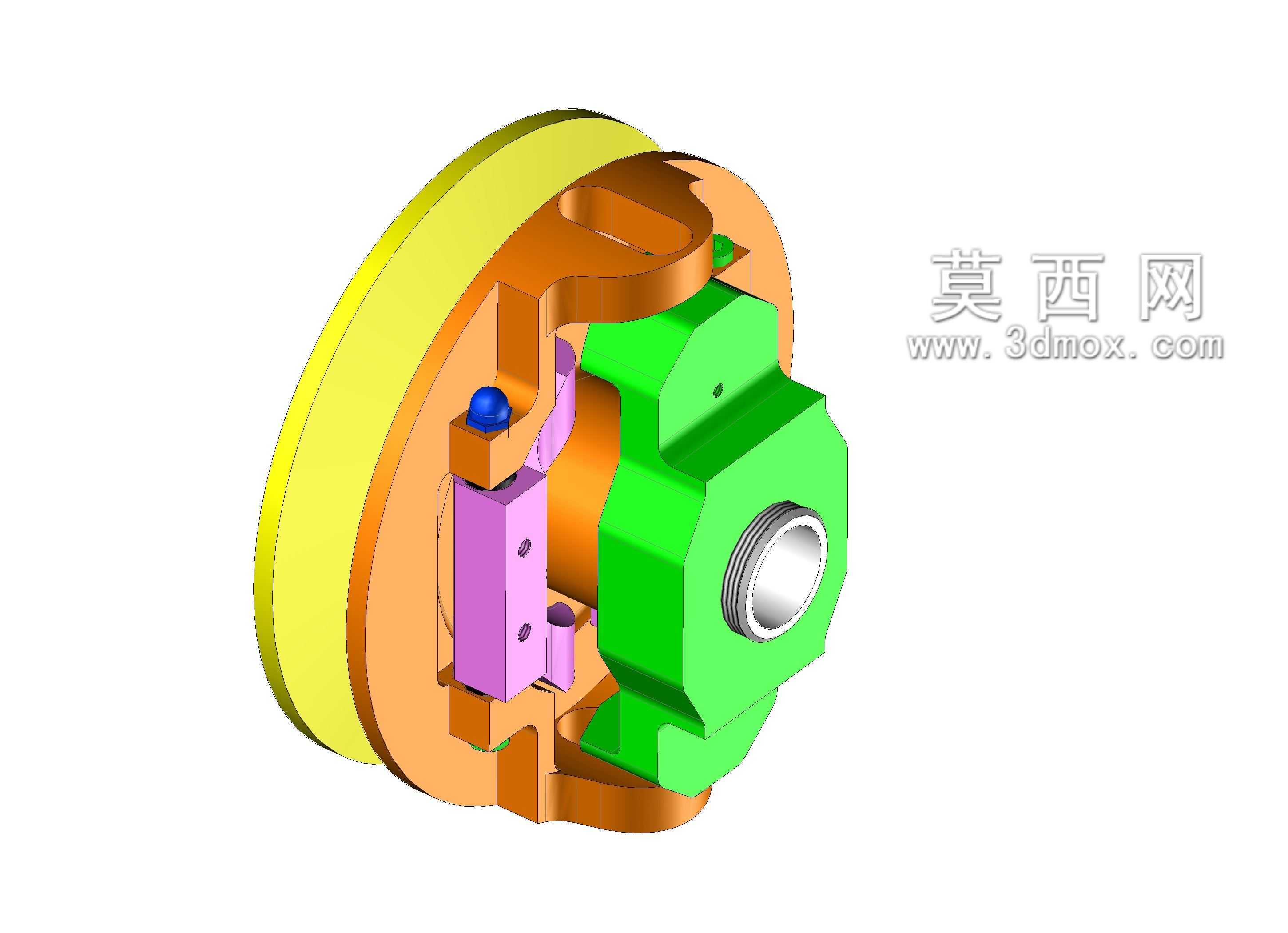

　　液压油通过主轴后端的回转接头输入后，可直接驱动内部的楔形活塞结构，带动周向分布的卡爪同步做径向收拢或张开动作，卡爪的夹持行程可通过内部的限位螺钉进行调整，适配不同直径范围的工件装夹需求。上部的浮动定位组件采用双列圆柱销导向结构，搭配碟形弹簧提供预紧力，当工件定位端面存在平面度偏差时，浮动环可沿轴向做±1.5mm的自适应偏移，同时周向的三个定位支撑块可自动贴合工件端面，保证夹紧力均匀分布在工件接触面上，避免单点受力过大导致的薄壁件装夹变形。两侧的调节机构用于调整卡爪的初始夹持范围，松开锁紧螺母后转动调节螺杆，可带动卡爪座沿导轨做径向移动，调整完成后重新锁死螺母即可完成不同直径工件的装夹适配，

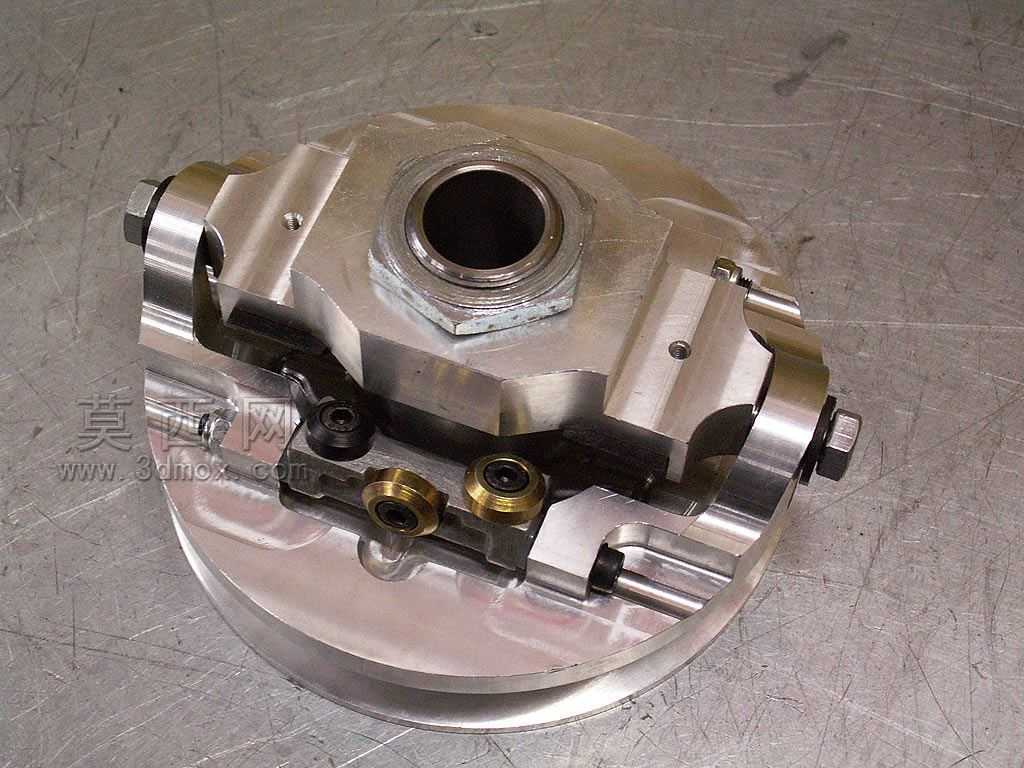

　　调整过程中需保证三个卡爪的伸出量差值不超过0.03mm，防止装夹后工件轴线与主轴轴线出现偏移。外露的黄铜注油嘴用于定期向内部导向结构注入润滑脂，减少往复运动过程中的磨损，延长机构的使用寿命，注油周期可根据设备的实际使用频次设定，通常在连续运转200小时后补充一次润滑脂即可。设计过程中充分考虑了高速回转的动平衡要求，所有运动部件均采用对称式布局，安装盘的周向预留了动平衡调整的螺纹孔，可根据实际动平衡测试结果加装平衡螺钉，将整个机构的动平衡等级控制在G2.5以内，满足最高6000rpm转速下的稳定加工需求。夹持力的大小可通过调整液压系统的供油压力进行控制，供油压力范围在1.5-4MPa之间，对应单爪夹持力在2-8kN区间可调，

　　操作人员可根据工件的材质、刚性以及切削参数选择合适的夹持力，既要保证加工过程中工件不出现移位，也要避免夹持力过大导致工件产生塑性变形。卡爪与工件接触的端面设计有可更换的硬质合金垫片，垫片表面加工有细密的防滑齿纹，既可以提升夹持摩擦力，也能在垫片磨损后快速更换，无需整体更换卡爪，降低后期的使用维护成本。整个机构的外形轮廓最大直径为250mm，轴向总高度为120mm，安装止口直径为170mm，适配主轴端的连接螺栓规格为M12，安装时需保证机构与主轴端面之间无铁屑、毛刺等杂物，避免安装后出现倾斜问题。实际使用过程中，每次装夹工件前需清理卡爪表面以及定位支撑块上的切屑与切削液残留，防止杂物垫在接触面之间导致定位精度下降，定期检查内部密封件的老化情况，若出现液压油渗漏问题需及时更换密封件，避免油压不足导致夹持力下降引发加工安全事故。
