MBK51适配型变矩传动组件结构设计

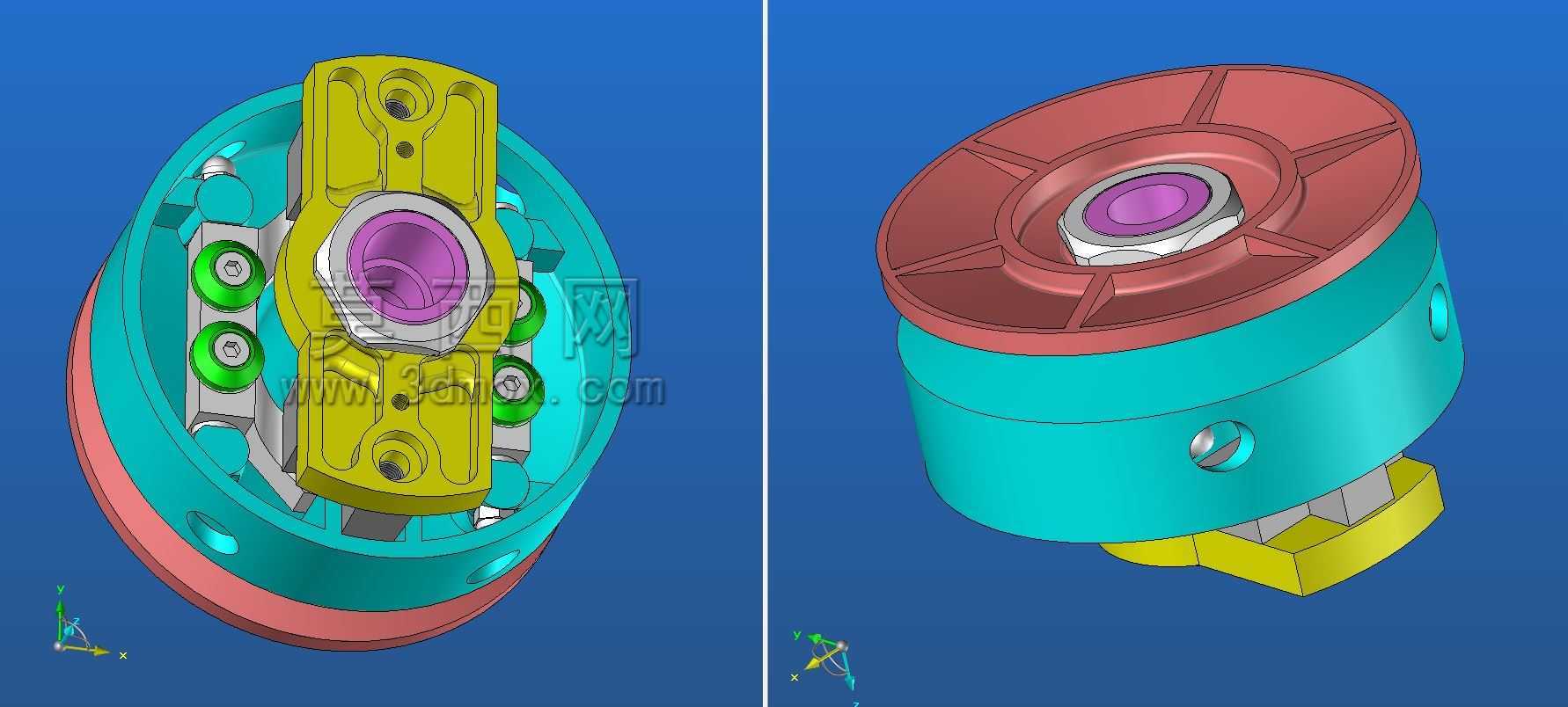

　　这套传动组件主要适配轻型两轮动力设备的动力输出端，是连接发动机曲轴与后轮传动系统的核心变矩部件，日常工况下需要兼顾低速起步的扭矩放大与高速巡航的传动效率，常见于小排量民用代步摩托的动力传动链路中，替代传统离心式离合的部分功能，同时整合了变速传动的扭矩调节作用。从结构拆分来看，组件采用分层同轴布局，最外层的青蓝色筒状壳体作为承载基体，内壁预留了三组周向均布的滚轮安装位，每组滚轮搭配独立的弹性复位结构，低速状态下曲轴带动中心黄色支架转动时，滚轮在离心力作用下沿壳体内壁的楔形面滑动，逐步胀紧实现动力的软连接，避免起步时的动力冲击，这部分结构的设计思路参考了滚珠式无级变速的摩擦传动原理，但将滚珠替换为带缓冲衬套的绿色滚轮，

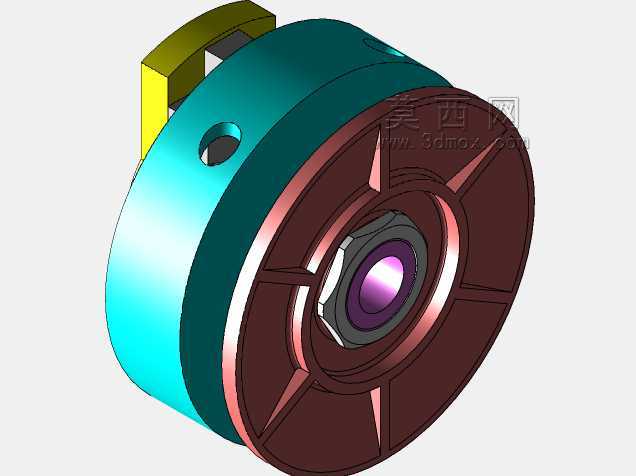

　　大幅降低了接触应力，提升了耐磨寿命。中心位置的紫色轴套是动力输入的核心配合面，内孔做了花键适配结构，可直接与发动机输出轴配合，轴套外圈的台阶面做了硬化处理，与黄色支架的中心孔形成滑动轴承配合，保证高速转动时的同轴度，避免偏心带来的振动问题。顶部的红褐色端盖通过周向的六条加强筋提升结构刚度，端盖中心的紫色压盖用于压紧内部的轴承组件，限制中心轴的轴向窜动，端盖与青蓝色壳体之间采用小间隙配合，侧面预留的径向螺纹孔用于安装锁紧螺钉，装配时可通过螺钉调整端盖的压紧量，进而控制内部摩擦组件的初始预紧力，适配不同动力输出特性的发动机。底部的黄色凸台是动力输出端的连接结构，做了扁位防呆设计，可直接与后传动的皮带轮或者链轮配合，不需要额外加工键槽，

　　降低了装配难度。从安装边界来看，组件整体为回转类结构，最大外径控制在110mm范围内，轴向总高度不超过75mm，安装时只需要保证输入轴与输出端的同轴度在0.1mm以内即可，不需要额外的定位支架，壳体侧面的两个径向通孔可用于安装固定销，与车架上的限位支架配合，避免壳体随动。实际使用过程中，这套组件的扭矩传递范围覆盖0.8-4N·m，可适配50cc排量级别的动力设备，低速起步时的滑磨时间控制在1-2秒，既能保证起步平顺，又不会因为长时间滑磨导致过热，高速状态下当滚轮完全胀紧后，传动效率可达到92%以上，相比传统的离心离合器，动力损耗降低约8%。设计过程中特意将所有易损件都做成了可拆分结构，绿色滚轮、弹性复位件、中心轴套都可以单独更换，

　　不需要整体更换总成，降低了后期维护成本，同时所有配合面的公差都按照IT7级精度设计，既保证了装配精度，又不会因为精度要求过高提升加工难度，普通的数控车床即可完成大部分零件的加工，只有中心花键孔需要用到拉床加工，整体加工成本控制在较低区间。周向均布的三组滚轮结构相比两组或者四组结构，在动平衡表现上更有优势，高速转动时的离心力分布更均匀，不需要额外做动平衡处理即可满足8000rpm的最高转速要求，端盖上的加强筋除了提升刚度之外，还可以起到散热筋的作用，组件工作时产生的热量可以通过加强筋快速散发到空气中，避免内部橡胶或者塑料部件因为过热老化。
