带曲柄滑块传动结构的速度传感装置

　　在工业自动化检测、传动系统状态监测的场景里，这类集成曲柄滑块机构的速度传感装置，主要承担着往复运动部件的实时速度采集、运动状态反馈的核心作用，常被配套安装在需要将旋转运动转化为直线往复运动的设备工位上，比如小型冲压送料机构、往复式检测工位、轻载直线驱动单元的速度闭环控制环节，相比直接安装在旋转轴端的速度检测元件，它能直接采集直线运动端的实际运行速度，规避传动间隙带来的检测误差，让控制端获取的速度数据更贴合执行端的真实运动状态。

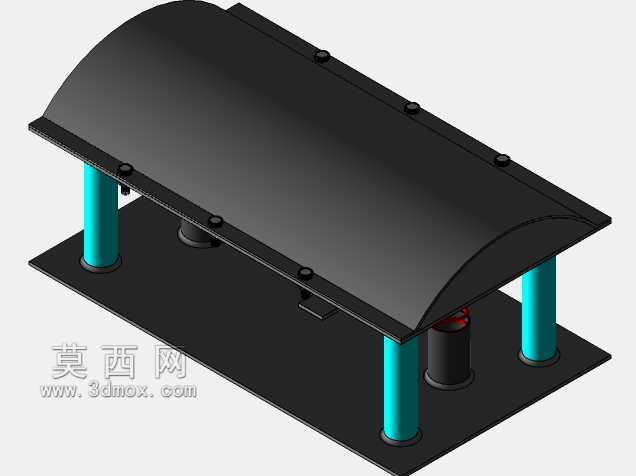

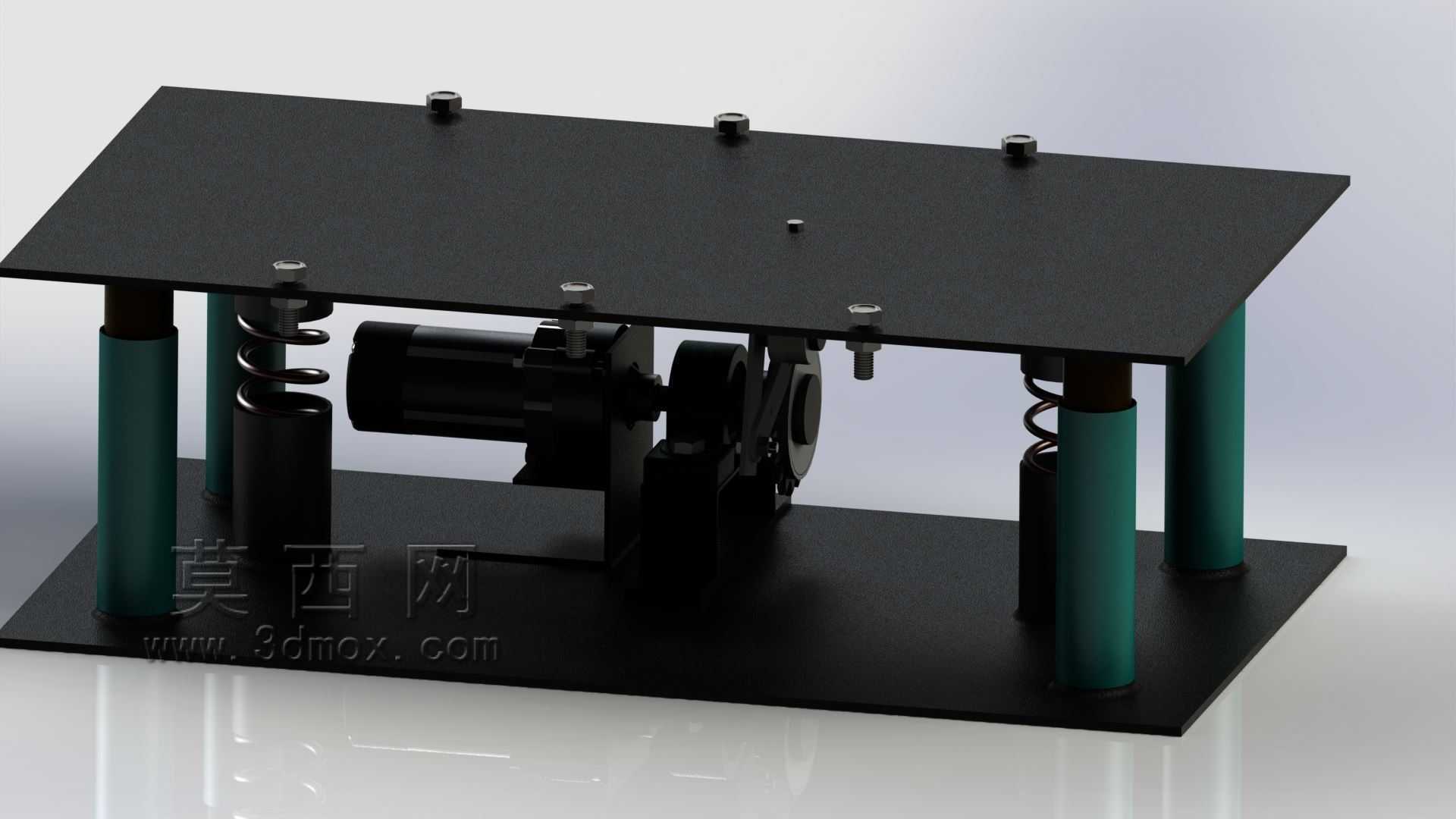

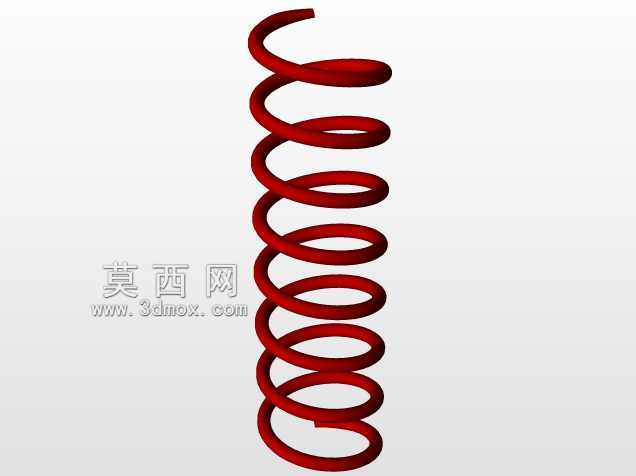

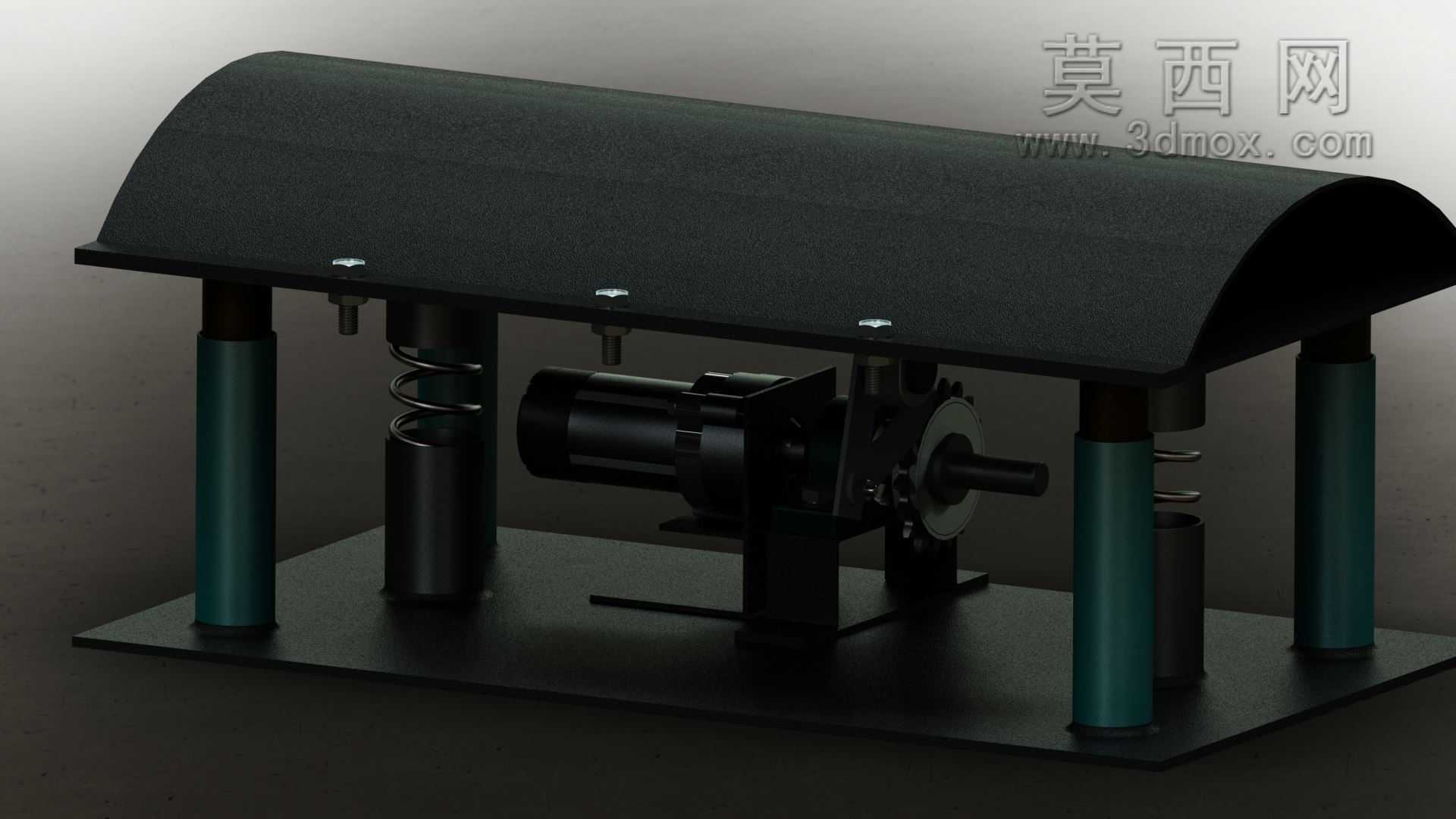

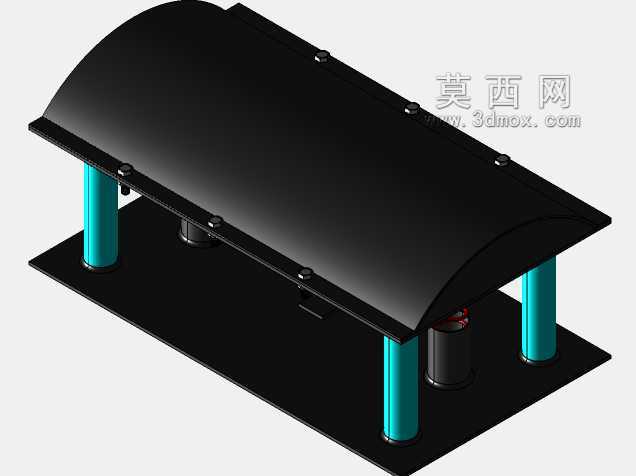

　　从结构设计逻辑来看，整套装置采用底板承载式布局，所有功能组件都固定在一块平整的金属安装底板上，四根带缓冲弹簧的支撑立柱将上方的弧形防护顶盖撑起，既给内部的传动、传感组件留出足够的安装空间，也能通过弧形顶盖阻挡生产环境里的粉尘、切削液飞溅，避免内部精密传动件和传感元件被异物侵入影响检测精度。支撑立柱上配套的缓冲弹簧，并非单纯的减震结构，它可以抵消曲柄滑块高速往复运动时产生的竖向振动，让整个装置在运行过程中保持足够的结构稳定性，避免振动传导到传感元件导致检测数据出现杂波干扰。

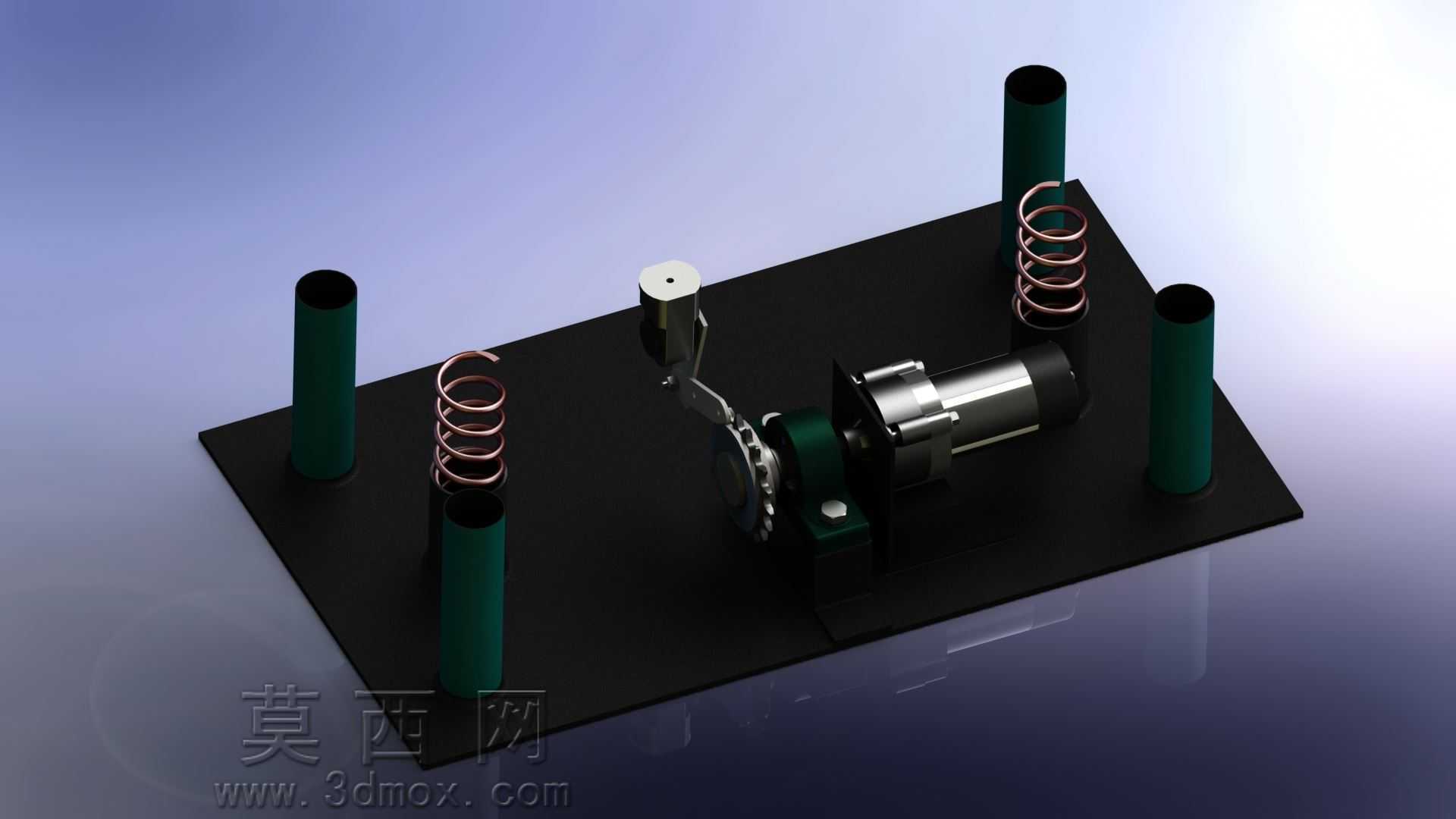

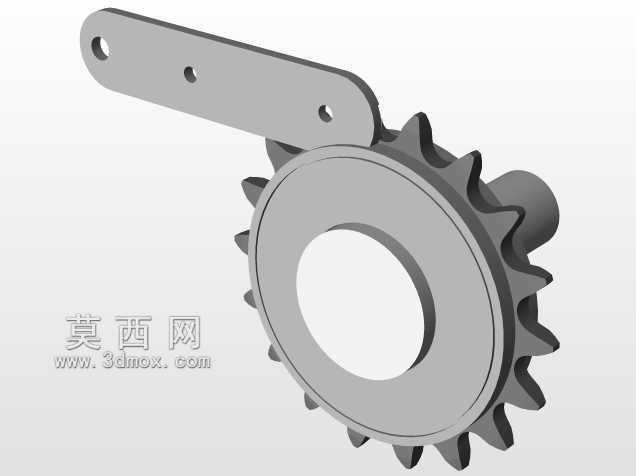

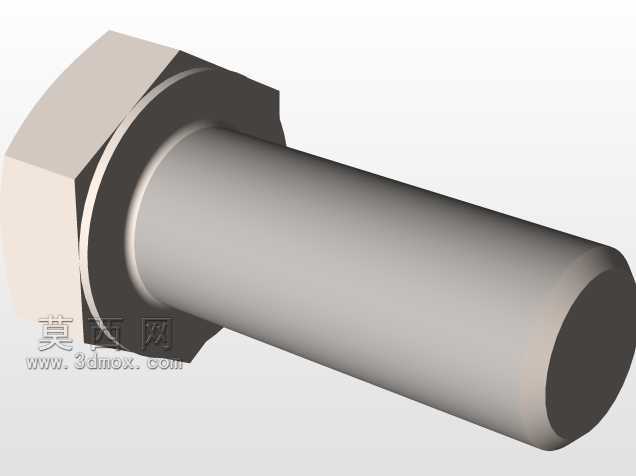

　　内部的核心传动部分，曲柄组件直接和动力输入轴连接，通过曲柄销带动滑块做直线往复运动，速度检测元件的检测端直接和滑块的运动端联动，不需要额外设置中间传动转换结构，从根源上减少了传动链的间隙累积。设计时特意将动力输入轴的轴承座做成一体式安装结构，和底板之间采用定位销加螺栓的固定方式，保证轴系的同轴度公差控制在合理范围内，避免长期运行后出现轴系偏磨导致的运动卡滞。滑块部分采用导向柱配合直线滑动的结构，导向面预留了润滑脂存储槽，日常维护时只需要在注油点补充少量润滑脂，就能保证滑块长期运行的顺畅度，不会因为干摩擦出现爬行现象影响速度检测的准确性。

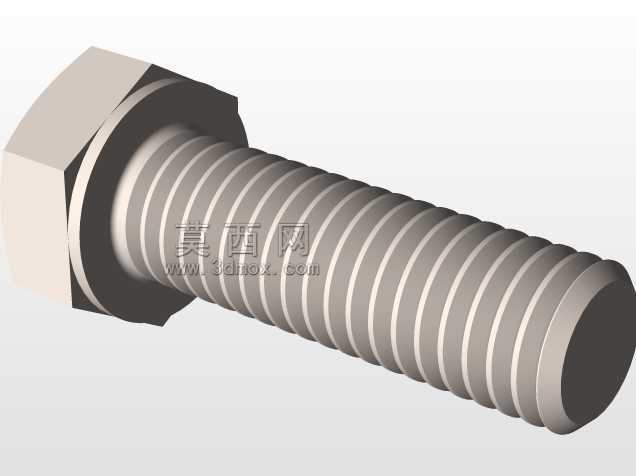

　　安装边界方面，整套装置的底板预留了四个对称的安装通孔，安装时只需要在配套设备的安装面上加工对应位置的螺纹孔，就能通过螺栓完成固定，不需要额外设计定制安装支架，降低了配套集成的设计成本。底板的平面度要求控制在每百毫米长度0.02毫米以内，安装时需要保证底板和设备安装面完全贴合，避免安装面倾斜导致滑块导向副出现偏载，加速导向件的磨损。装置的整体高度控制在适配多数小型自动化设备的安装空间范围内，上方弧形顶盖的最高点距离底板的尺寸经过优化，不会和周边设备的运动部件产生干涉，动力输入轴的伸出端长度和轴径都采用通用的配套尺寸，可以直接和多数小型驱动电机、传动输出轴通过联轴器连接，不需要额外加工转接轴。

　　实际使用过程中，这套装置的速度检测范围可以覆盖轻载往复运动的常用速度区间，曲柄的偏心距经过合理匹配，滑块的往复行程刚好满足传感元件的检测量程要求，不会出现超量程损坏的情况。设计时还考虑了不同工况的适配性，支撑立柱的高度可以根据实际安装需求做小范围调整，弹簧的预紧力也能通过立柱上的调节螺母进行微调，针对振动较大的安装场景，可以适当调大弹簧预紧力，提升整体的抗振性能；如果是对检测精度要求更高的平稳运行场景，可以适当降低弹簧预紧力，减少弹簧本身的弹力对滑块运动的阻力影响。内部的走线全部沿着底板边缘的走线槽布置，和运动部件保持足够的安全距离，避免长期运行过程中导线被运动部件剐蹭破损，所有导线的接头都采用防松脱的压接端子，即使设备运行过程中存在持续振动，也不会出现接线松动导致的信号中断问题。
