汽车转向节联合组件机械结构设计

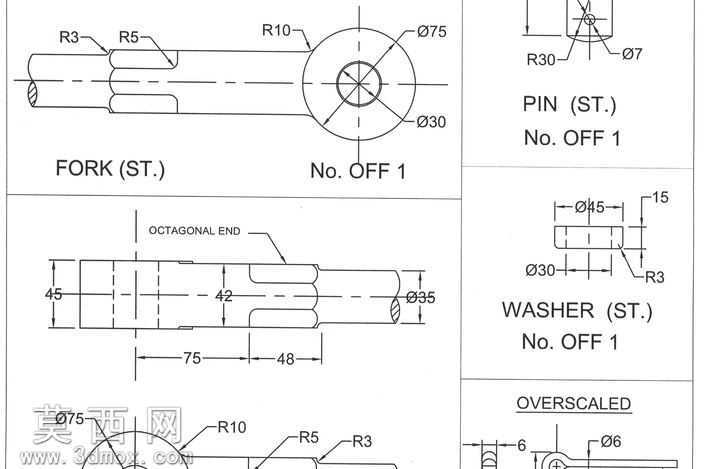

本设计为汽车转向系统核心的转向节联合组件，采用三维参数化建模方式完成整套零件的构建，建模过程严格遵循机械加工工艺要求，以工程图纸标注的尺寸为基准，对叉形件、销轴、垫圈三个核心组成零件分别进行独立建模后完成虚拟装配，确保各零件间的配合公差符合机械设计通用标准。建模阶段首先梳理各零件的结构特征：叉形件作为组件的主体承载结构，左端为带圆弧过渡的杆状连接端，分别设置R3、R5、R10的圆角特征避免应力集中，右端为直径75mm的法兰盘结构，中心开设直径30mm的销轴安装孔，盘体上均匀分布连接孔位，杆身与法兰衔接处做平滑圆弧过渡，降低交变载荷下的应力断裂风险；销轴零件为阶梯轴结构，头部设置R30的圆弧过渡，轴身直径7mm，与叉形件、垫圈的安装孔采用间隙配合，满足转向动作的转动需求；垫圈为带凸台的环形结构，外径45mm、内径30mm，凸台高度15mm，边缘设置R3圆角，装配后起到轴向限位、分散接触面压力的作用。材质设定上，叉形件与销轴选用40Cr调质结构钢，满足转向部件高强度、抗冲击的性能要求，垫圈选用45号钢做表面镀锌处理，提升耐磨与防锈性能，渲染阶段针对不同材质调整金属粗糙度、反光度参数，还原真实机加工零件的表面质感。设计过程中重点考量组件的受力传递路径，转向动作产生的载荷通过叉形杆身传递至法兰端，销轴作为转动副核心承载剪切力，垫圈有效分散销轴端部的压应力，各零件的圆角、倒角特征均按照机械加工规范设置，避免锐边造成的装配划伤与应力集中问题，整体结构紧凑，配合关系清晰，可直接用于后续的工程分析、加工出图以及虚拟装配验证，适配汽车转向系统的安装尺寸要求，满足转向动作的灵活转动与结构强度需求。
