摩托车后摇臂焊接结构三维设计

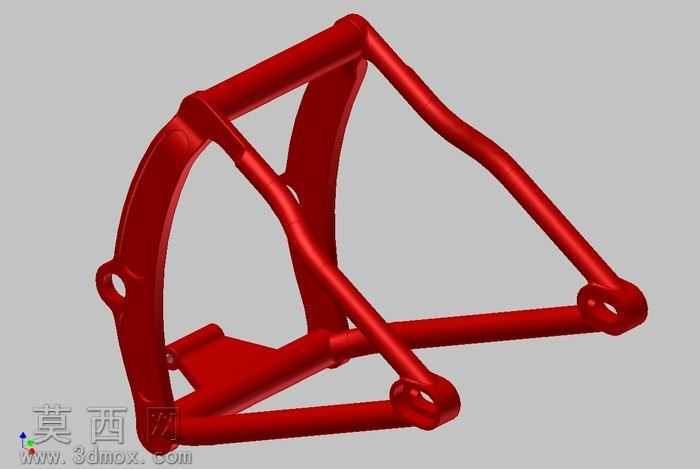

本作品为摩托车后摇臂的三维参数化模型，建模过程严格遵循摩托车底盘悬挂系统的结构设计逻辑，以管状桁架式结构为核心设计方向，兼顾结构强度与轻量化需求。建模阶段首先通过草绘确定摇臂的整体安装基准，分别定位前端与车架铰接的两个同轴安装孔位、后端与后轮轴连接的两个安装端点，以及中部减震器连接支座的安装位置，确保各安装点的相对尺寸符合常规跨骑式摩托车的布局规范。主体框架采用多段不同曲率的圆管结构搭建，通过三维扫掠命令生成连续的管状实体，各管段交接处采用平滑过渡的相贯线处理，还原真实焊接构件的衔接形态，避免应力集中的尖锐结构。在摇臂的左侧弧形板与主管连接位置，设计了一体化的加强筋结构，通过加厚的实体区域提升摇臂侧向抗扭性能，中部的平板支座预留了减震器安装的螺栓过孔与定位凸台，所有安装孔位均按照标准紧固件尺寸设计同轴的凸台结构，保证装配时的贴合精度。材质渲染阶段采用高光泽金属红漆面效果，模拟量产摩托车摇臂的喷塑涂装工艺，表面添加细微的金属颗粒质感与均匀的环境反射，还原金属构件的真实视觉表现，同时对管段的焊接接缝位置做了细微的凹凸处理，还原焊接工艺的真实细节。结构设计上采用左右非对称的桁架布局，左侧弧形板结构用于避让后轮与传动组件，右侧双管结构提升纵向承重能力，整体形成封闭的受力框架，可将后轮受到的冲击载荷均匀传递至车架与减震系统，各管段的管径与壁厚按照常规摩托配件的受力需求做了差异化设计，在保证整体刚性的前提下尽可能减少冗余材料，实现轻量化设计目标。模型的所有结构特征均保留可编辑的参数化历史，可根据不同车型的轴距、安装点尺寸需求快速调整管段长度、曲率与安装孔位置，适配不同排量摩托车的改装与设计需求，整体结构无破面、无重叠几何，所有曲面均做了连续性检查，可直接用于后续的工程分析、3D打印验证或者生产开模参考。
