保鲜盒盖注塑成型模具结构设计

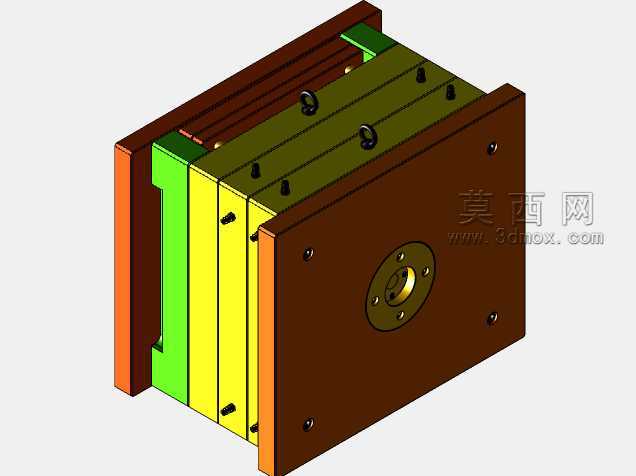

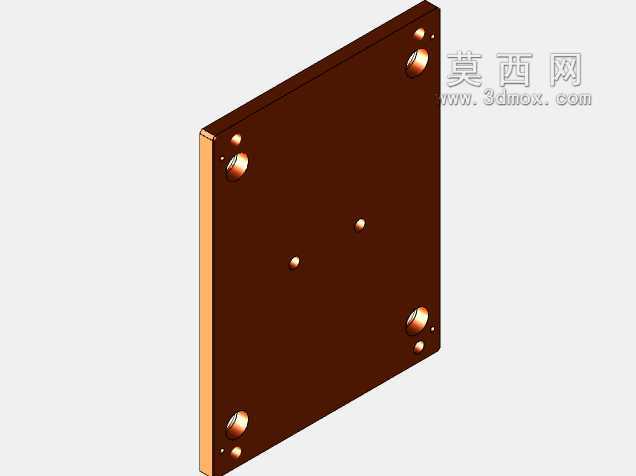

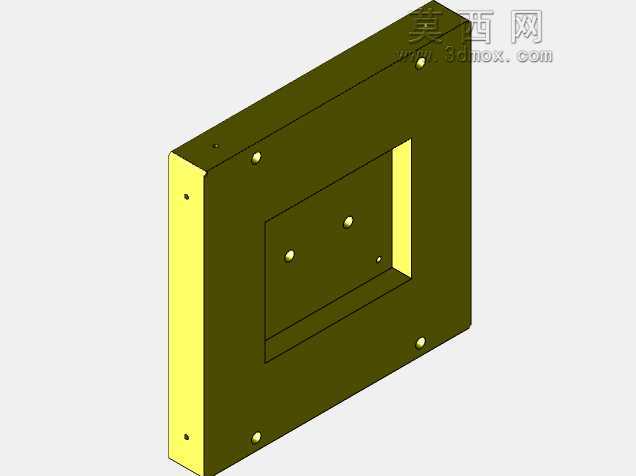

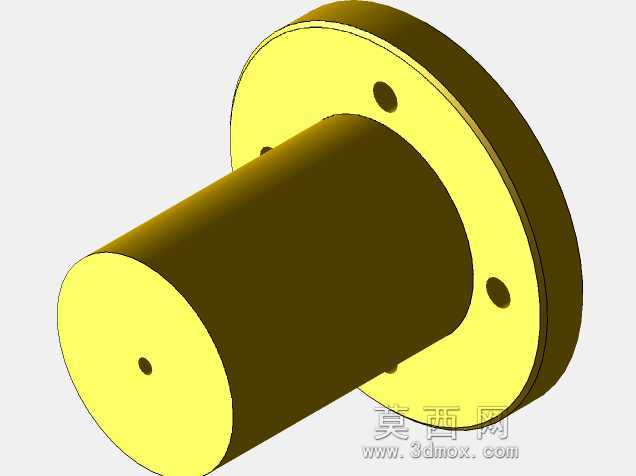

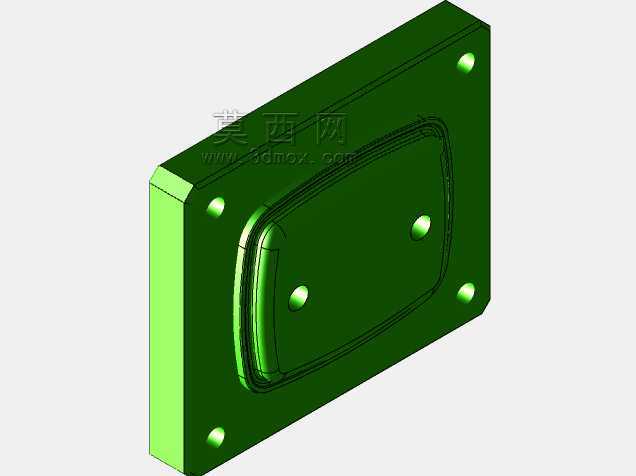

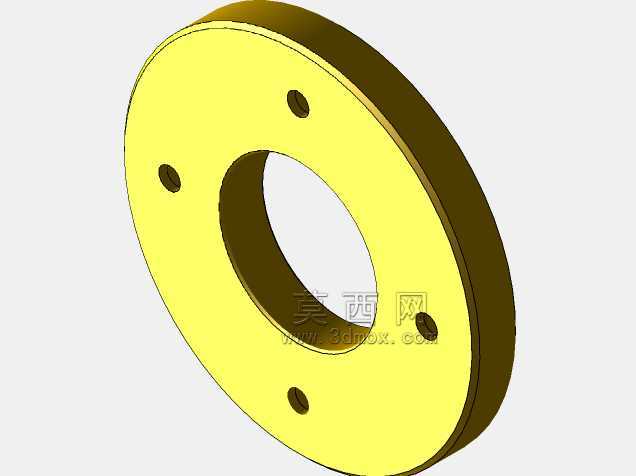

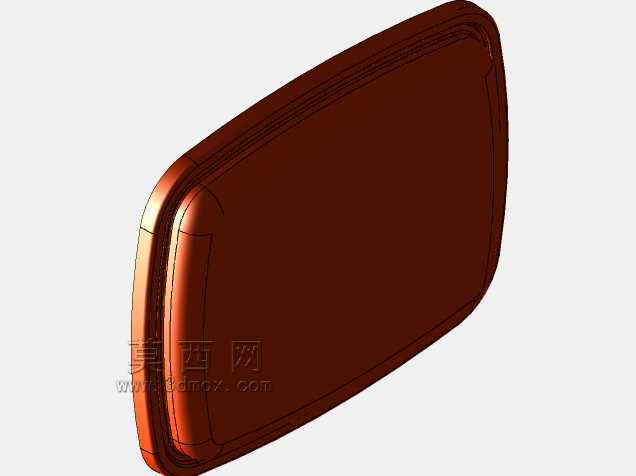

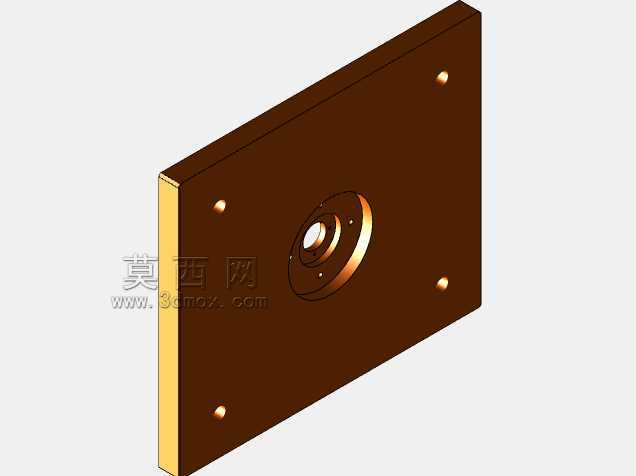

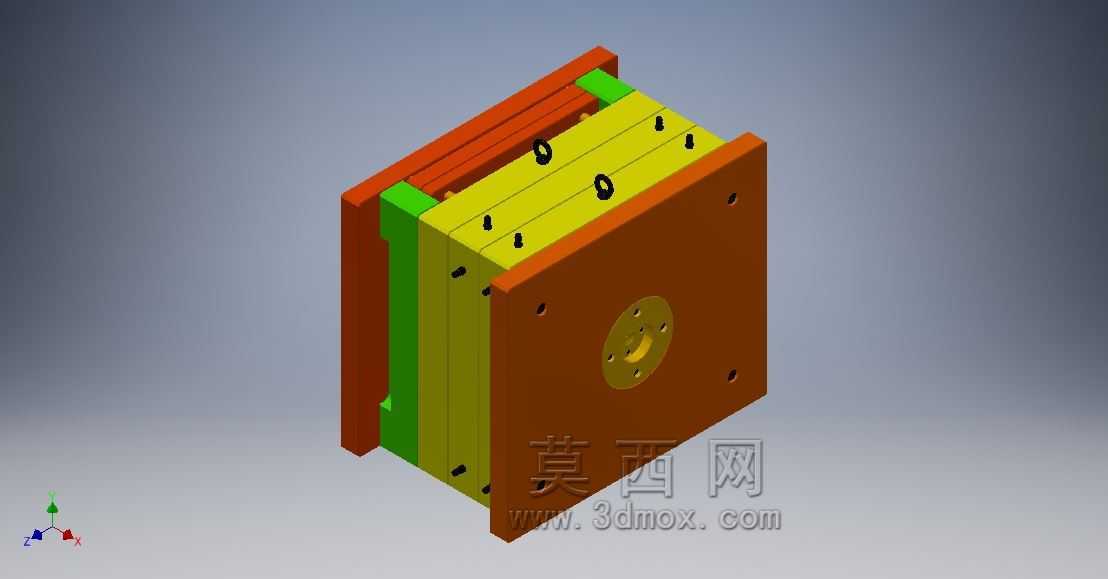

　　这套模具针对日常餐饮场景常用的保鲜盒盖类塑件开发，适配量产车间卧式注塑机的安装规格，核心解决薄壁带卡扣塑件的成型精度与脱模可靠性问题。日常家用、餐饮配送场景用到的密封保鲜盒，盒盖多为带倒扣卡扣、边缘薄、平面度要求高的PP或PE材质塑件，这类塑件如果模具结构设计不合理，很容易出现填充不满、卡扣断裂、盖体翘曲导致密封失效的问题，这套模架的结构排布就是围绕这些实际生产痛点做的优化。从结构排布来看，模架采用标准三板式结构分层设计，棕色部分为模架的定模底板与动模底板，承担合模时的锁模力传递，安装时直接匹配注塑机的模板定位孔，中心的定位圈直接对准注塑机射嘴中心，避免射胶偏移产生飞边。中间分层的黄色部分为成型型腔与型芯的固定模板，

　　绿色部件为导套与滑块的耐磨导向块，承担合模过程中的导向定位，保证每次合模型腔与型芯的同轴度控制在0.02mm以内，避免盒盖成型后出现壁厚不均的问题。针对保鲜盒盖边缘的一圈倒扣卡扣结构，模具采用内置斜顶的脱模结构，开模过程中斜顶随动模后退同时横向位移，逐步脱离塑件的倒扣位置，不会强行拉扯塑件导致卡扣发白断裂，相比外侧大滑块结构，内置斜顶能缩小模架整体尺寸，适配更小吨位的注塑机，降低量产时的设备能耗。型腔部分的排气槽开设在盒盖边缘的分型面上，深度控制在0.02mm，既能顺畅排出射胶过程中型腔内的空气，避免塑件边缘出现缺胶、烧焦的问题，又不会让熔融塑料溢出产生飞边，减少后续去飞边的人工工序。冷却水道采用随形排布的方式，

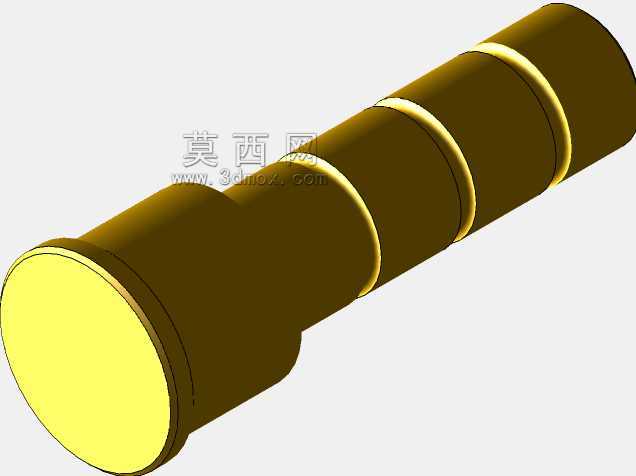

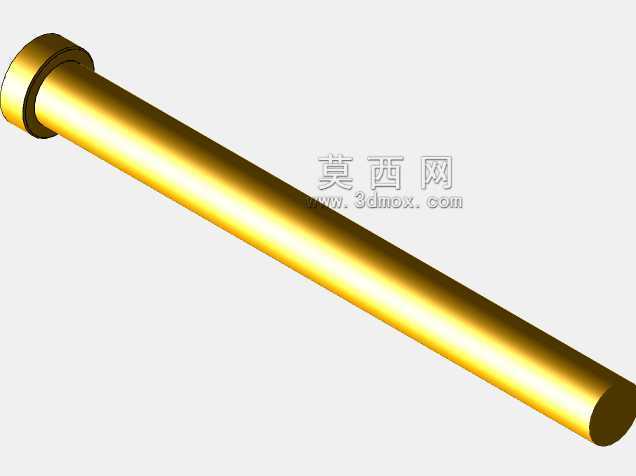

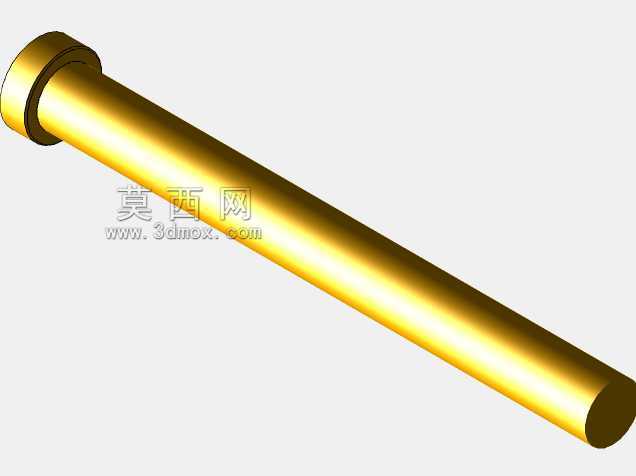

　　在型腔与型芯模板内围绕成型区域走环形水路，进水与出水的温差控制在3℃以内，保证塑件各部位冷却速率一致，避免盒盖因为冷却不均产生翘曲，保证成型后的盒盖平面度满足密封要求，和盒身配合后不会出现漏液的问题。顶出结构采用均匀分布的顶针排布，顶针位置避开盒盖的外观面与卡扣配合面，顶出时受力均匀，不会在塑件表面留下明显顶针痕迹，也不会因为局部受力过大顶穿薄壁的盒盖部位。模架的导向柱采用加长设计，合模时导向柱先进入导套完成初定位，再让型腔与型芯贴合，避免生产过程中因为模具错位碰伤型腔表面，延长模具的使用寿命。这套模具的成型周期可以控制在25秒以内，适配常规PP、PE等食品级塑料的成型温度参数，量产时的良品率能稳定在98%以上，完全满足日用品行业大批量生产保鲜盒盖的需求，结构上的细节设计也充分考虑了车间日常维护的便利性，易磨损的导套、斜顶部件都采用快拆结构，更换时不需要拆解整个模架，减少设备停机维护的时间。
