层叠式多腔注塑模具结构三维设计

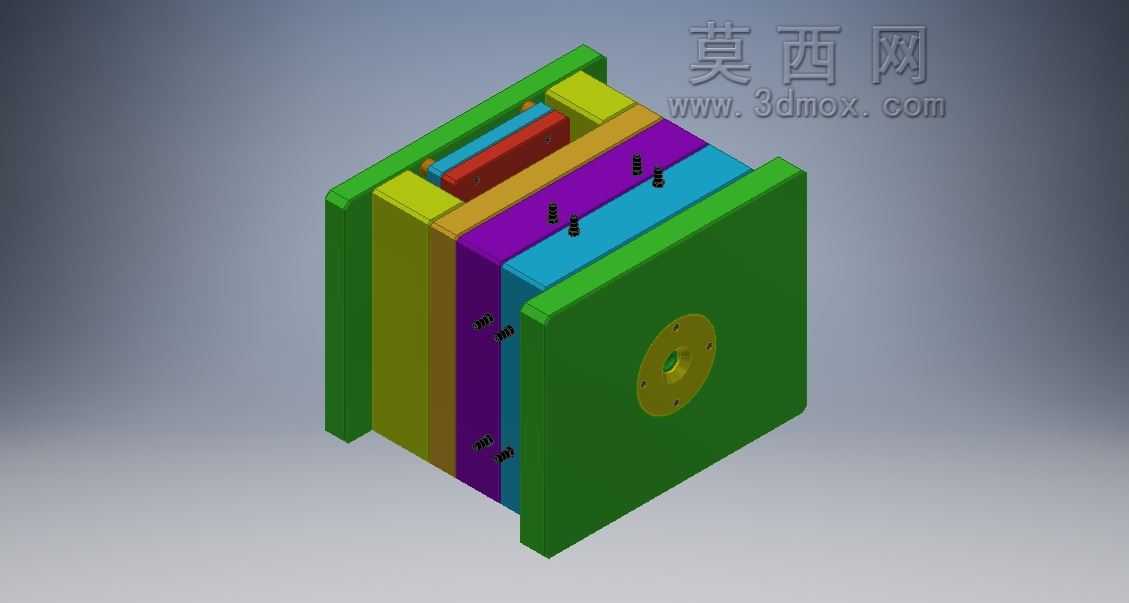

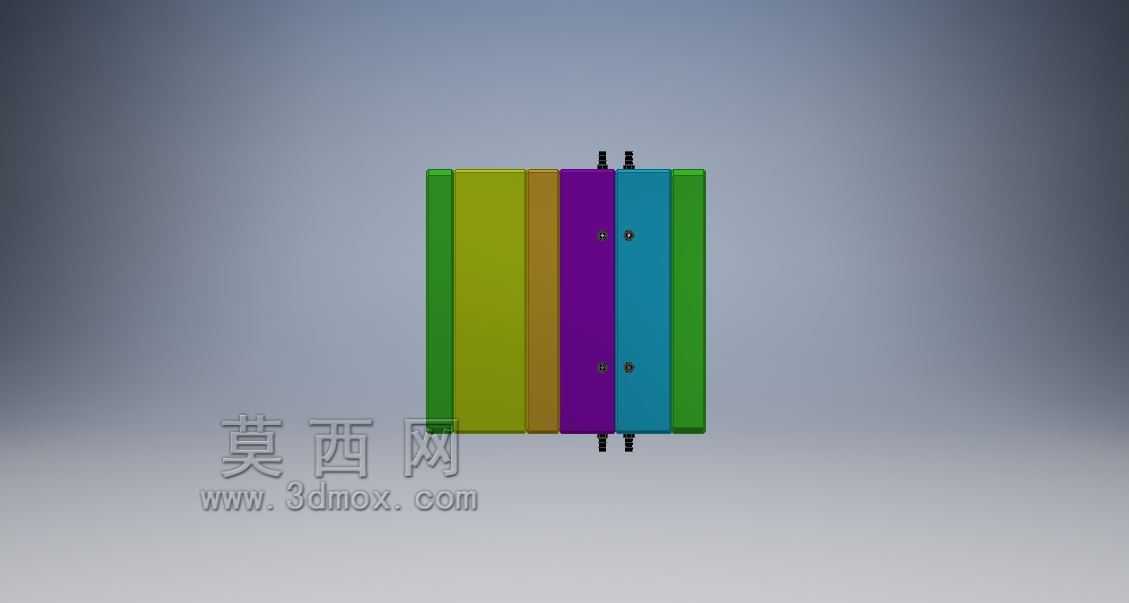

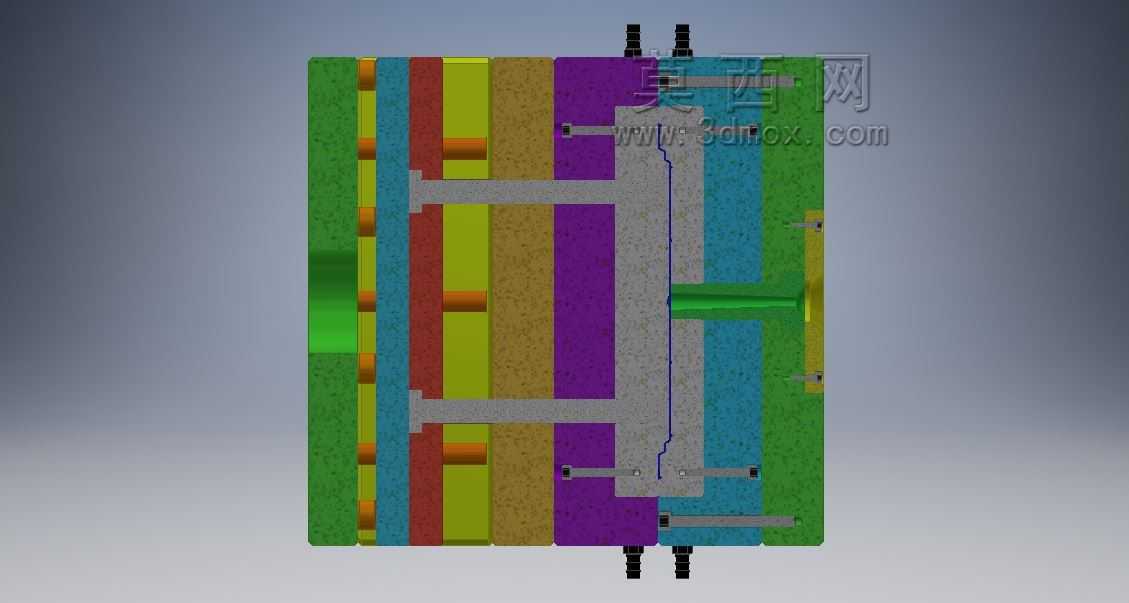

　　这套层叠式多腔结构的注塑成型模具，主要面向中小尺寸塑料制件的批量注塑生产场景，在消费电子外壳、小型家电结构件、精密塑料接插件的量产环节中，这类叠层结构模具能在不增加注塑机锁模力阈值的前提下，把单模次的成型型腔数量提升近一倍，相比传统单层平面模具，单位时间的制件产出效率能提升70%以上，同时不会额外占用注塑车间的设备安装占地，适配锁模力120吨到200吨区间的卧式注塑机安装使用。从结构设计逻辑来看，整套模架采用分层堆叠的排布方式，将原本布置在单一分型面上的型腔，拆分到两个平行的分型面区域，中间设置可随开模动作同步滑移的中间热流道隔板，开模过程中两个分型面会按照预设的开模顺序依次拉开，确保两个分型面上的成型制件都能顺利完成脱模动作，

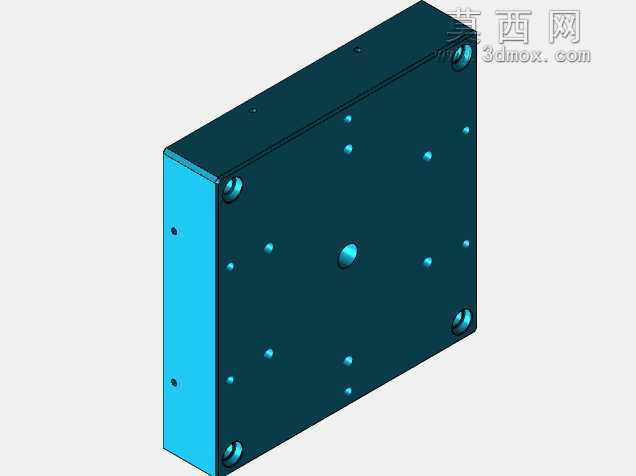

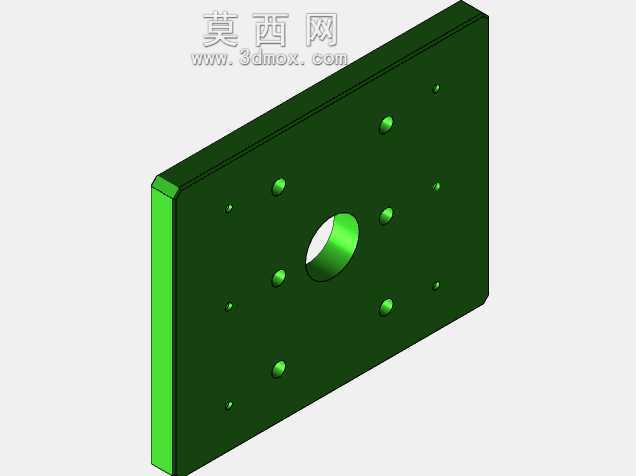

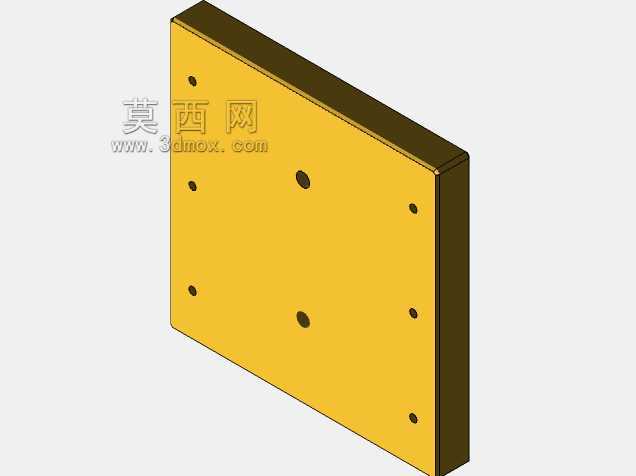

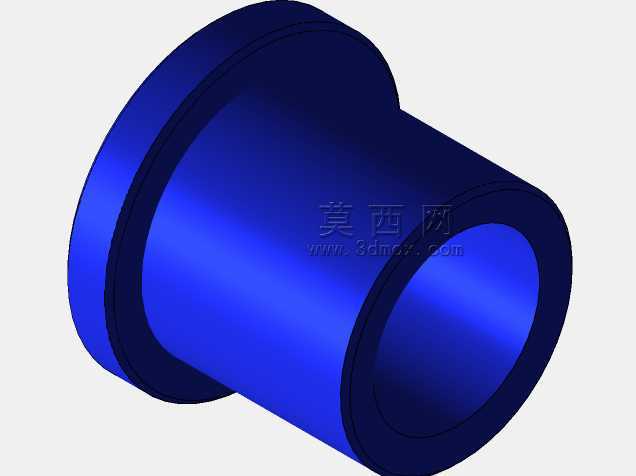

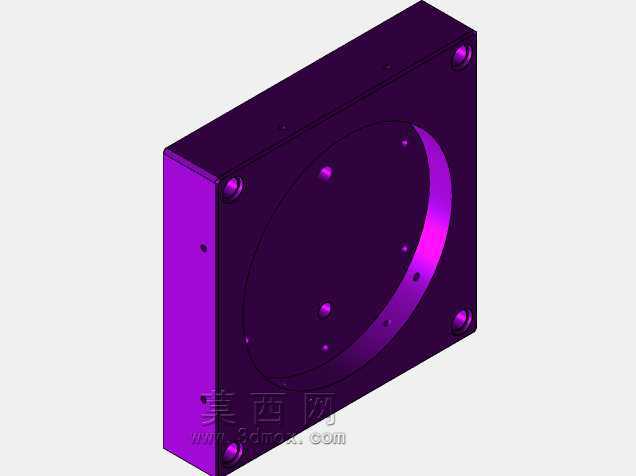

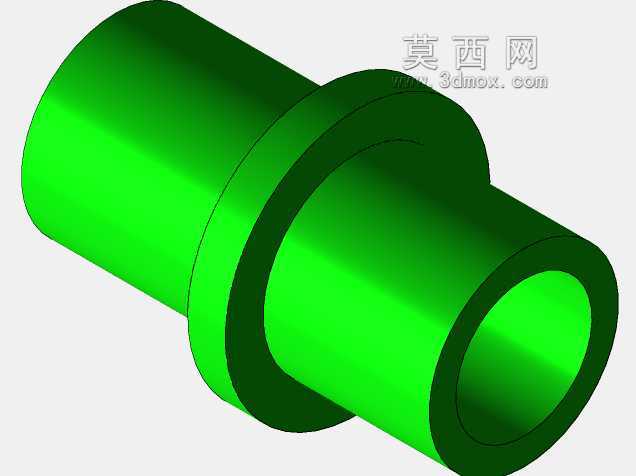

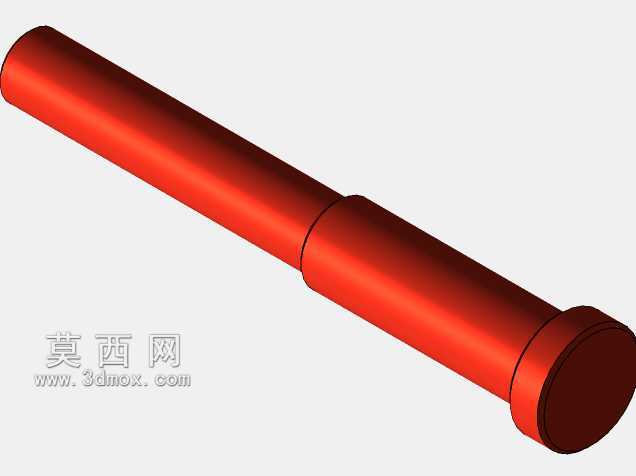

　　不会出现制件粘模、流道凝料卡滞的问题。模架的导向系统采用多组高精度导柱导套配合，在每层模板的四个角位都布置了适配的导向元件，导柱与导套的配合公差控制在H7/g6区间，合模过程中能保证各层模板的同轴度偏差不超过0.02mm，避免出现模仁错位导致的制件飞边、壁厚不均问题。在模板的锁紧结构设计上，每层模板的侧边都布置了对称的锁紧拉钩，配合定距拉板控制开模行程，开模时首先拉开第一层分型面，完成该层制件的顶出脱模后，拉钩触发定距机构动作，再拉开第二层分型面，完成另一侧制件的脱模，整个开模行程的控制不需要额外添加液压或者电气驱动元件，完全依靠机械结构的动作逻辑实现顺序开模，后期维护成本更低，也减少了电气故障导致的生产停机风险。

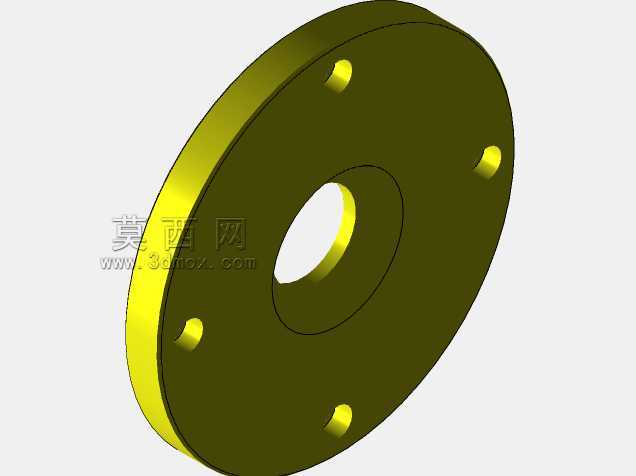

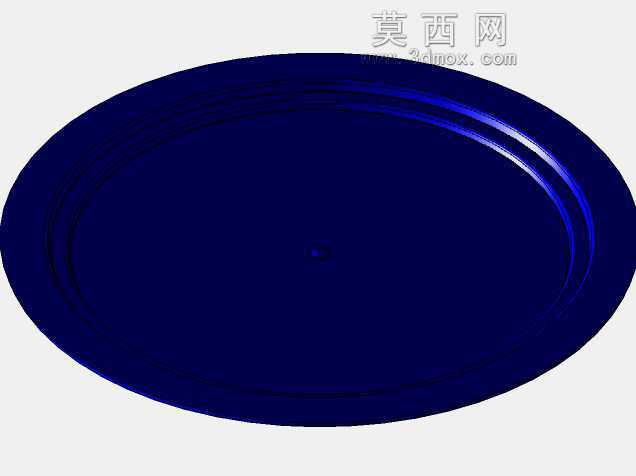

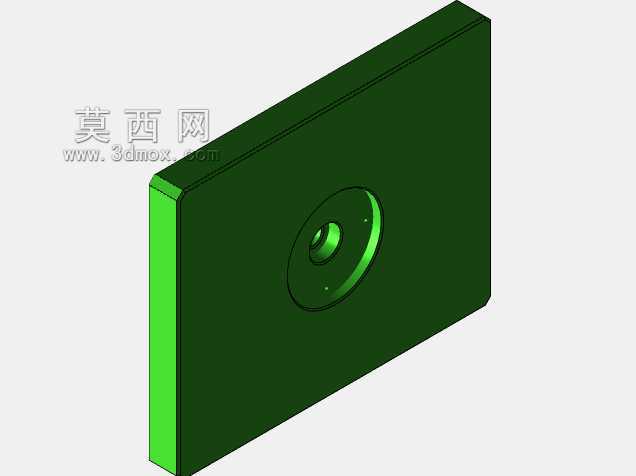

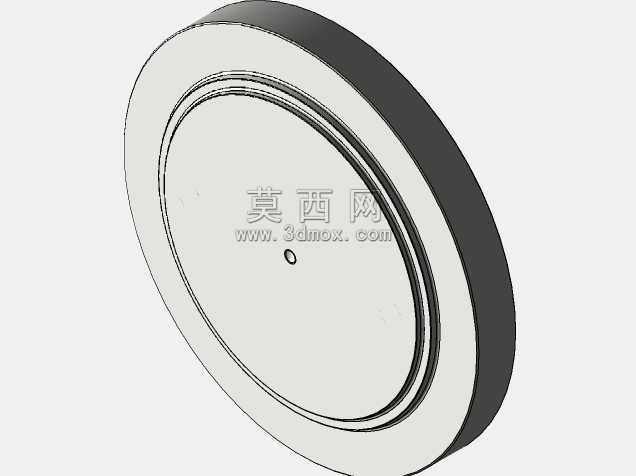

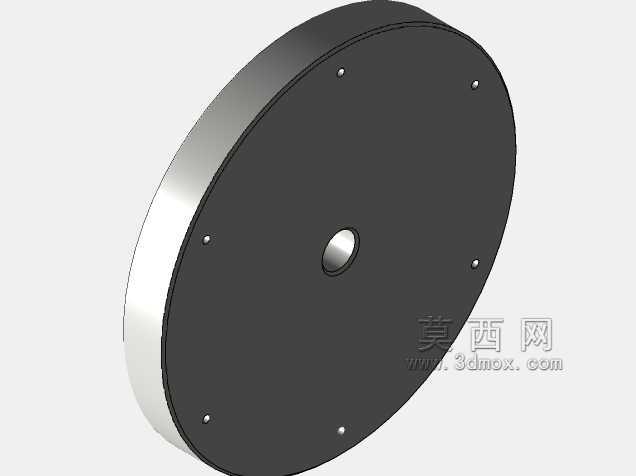

　　模仁部分采用模块化镶拼设计，每个型腔都做成独立的镶件结构嵌入对应的模板内，当生产不同规格的制件时，只需要更换对应的模仁镶件，不需要重新加工整套模架，能大幅缩短换模调试的时间，适配多品种小批量的柔性生产需求。冷却水路的布置沿着每层模板的轮廓环绕设置，在模仁镶件的周边均匀排布冷却水孔，水路距离型腔壁的距离控制在15mm到20mm之间，保证成型过程中型腔各区域的温度差控制在5℃以内，避免制件出现冷却不均导致的翘曲变形、缩痕等成型缺陷。从安装边界尺寸来看，整套模具的整体外形适配常规160吨卧式注塑机的拉杆间距，模具的总厚度在注塑机允许的最小模厚与最大模厚区间内，定位圈采用标准100mm直径规格，能直接与注塑机的定位孔配合安装，

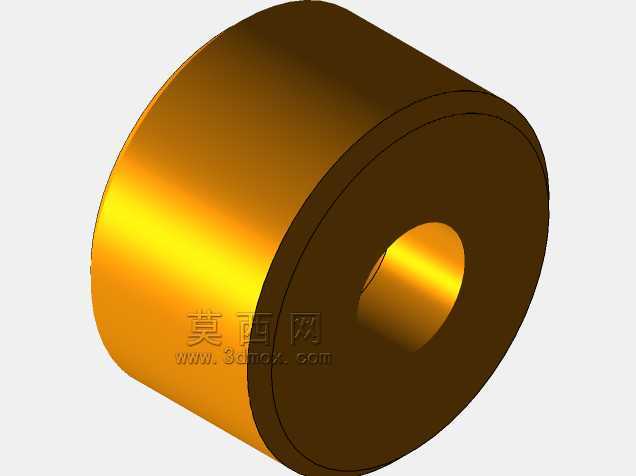

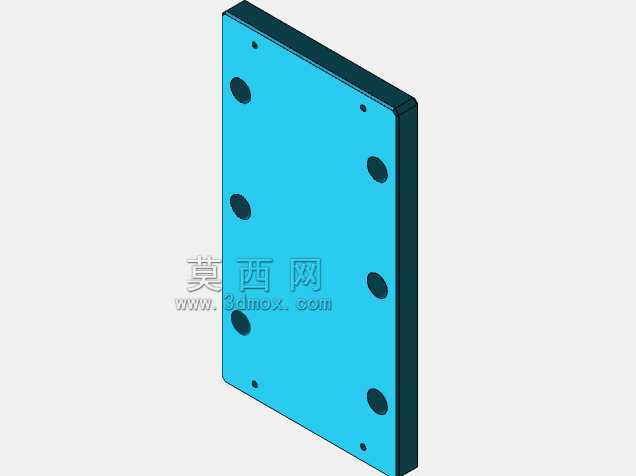

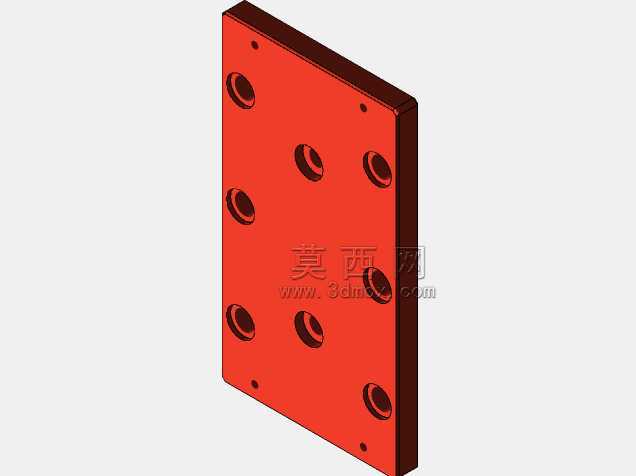

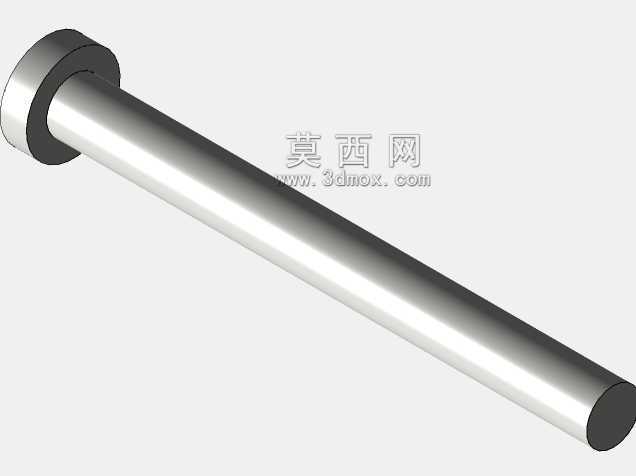

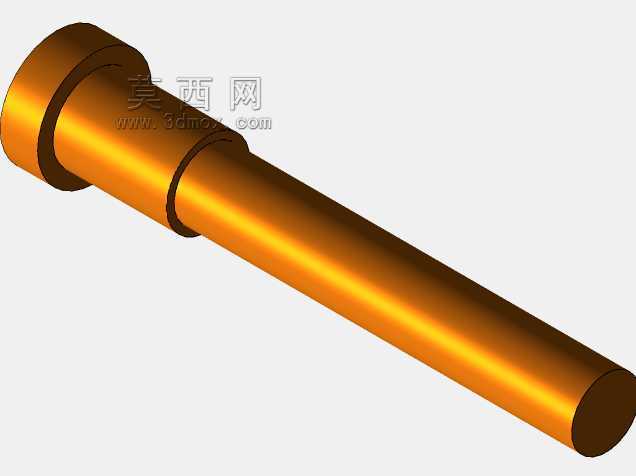

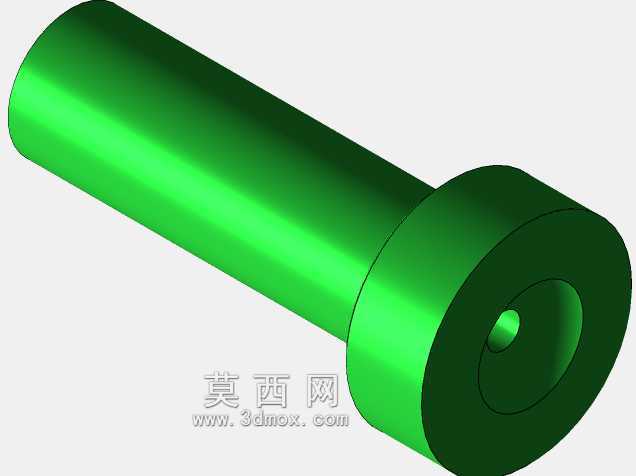

　　浇口套的进料口弧度与注塑机喷嘴的球头弧度完全匹配，不会出现射胶漏胶的问题。顶出系统采用双侧顶针板结构，两个分型面对应独立的顶出机构，合模过程中顶针板会依靠复位杆的作用精准回位，顶针的排布位置对应制件的加强筋、柱位等脱模阻力较大的区域，保证顶出过程中制件受力均匀，不会出现顶白、顶穿的制件缺陷。在实际生产应用中，这类叠层模具特别适合壁厚在1mm到3mm之间的热塑性塑料制件成型，比如PP、ABS、PS等常用塑料原料的成型加工，相比传统单层模具，在相同的成型周期下产能翻倍，同时单位制件的能耗、人工成本都能得到有效降低，在精密塑料件量产领域的应用占比正在逐年提升。设计过程中需要重点关注中间层模板的重量平衡，避免开模过程中因为模板自重导致导向部件偏磨，所以在模架的两侧都加装了支撑导滑条，给中间层模板提供足够的滑动支撑，保证长期开合模动作的稳定性。
