摩托车用波浪形通风制动盘结构设计

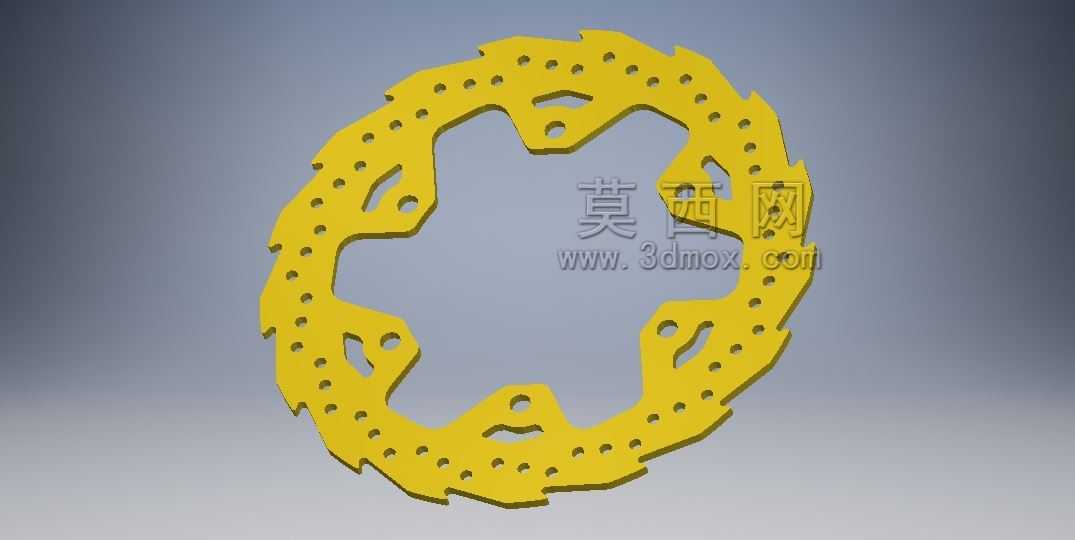

　　这款波浪形制动盘主要适配中小排量跨骑、踏板摩托车的前碟刹系统，也可用于电动两轮车的制动升级场景，日常通勤、非铺装路面轻度越野的使用工况都能覆盖。从实际装车使用的角度看，这类带锯齿外缘的碟刹盘，相比传统圆形制动盘，首先在散热效率上有明显优势：外缘的波浪缺口能在车轮转动时切割气流，让空气更顺畅地流过盘体表面，带走制动片摩擦产生的热量，避免长距离下坡、频繁制动时出现热衰减，保障制动力输出的稳定性。盘面上均匀排布的圆形通孔，一方面是进一步提升空气流通效率，另一方面可以在制动过程中刮除摩擦片表面磨下的粉尘，同时排走雨天骑行时盘面附着的水膜，减少湿滑路面制动时的打滑概率，避免制动初期摩擦力不足的问题。

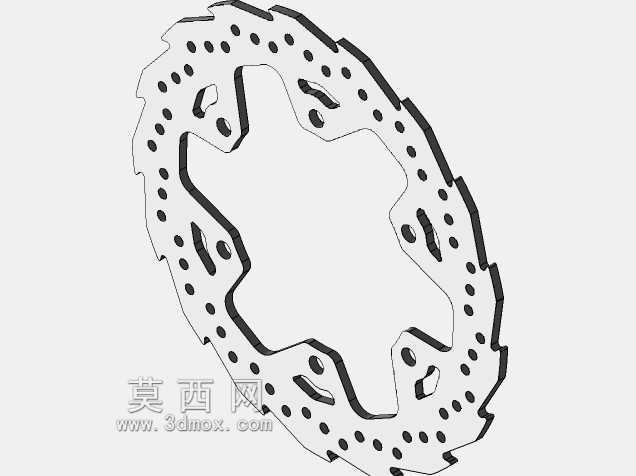

　　设计过程中首先要匹配对应车型的轮毂安装位，中心的花键状安装孔完全贴合轮毂的安装凸台，保证装车后盘体的同轴度，避免制动时出现抖动、异响。盘体的厚度控制在常规摩托车碟刹的适配区间，能匹配市面上绝大多数对置活塞、单活塞浮动卡钳的安装间隙，不需要额外改动卡钳支架就能直接替换原厂盘。外缘的锯齿造型不是单纯的外观设计，每一个齿的弧度都经过动平衡校核，车轮高速转动时不会因为盘体的质量分布不均产生径向跳动，同时锯齿边缘在制动时能轻微刮蹭摩擦片表面，去除摩擦片上的硬化层，让摩擦片始终保持良好的接触状态，延长摩擦片的使用寿命。

　　从安装边界来看，盘体的外径适配10寸到12寸的常规摩托车前轮轮毂，安装孔的节圆直径和原厂轮毂的固定螺孔位置完全对应，装车时不需要对轮毂进行二次加工，直接对位锁紧固定螺栓即可，螺栓的沉台深度也做了匹配，锁紧后螺栓头不会突出盘体表面，避免和卡钳产生运动干涉。盘体的材质设计参考了常规制动盘的耐磨铸铁特性，建模时预留了均匀的壁厚，保证制动过程中盘体受力均匀，不会因为局部应力集中出现开裂、变形的问题。盘面的通孔排布做了等距均分设计，每个孔的边缘都做了微小的倒角处理，避免应力集中在孔位边缘，同时也能减少制动时孔位和摩擦片接触产生的异响。

　　在实际骑行场景中，这类制动盘的制动反馈比传统实心盘更线性，因为散热性能提升，连续制动十次以上的制动力衰减幅度比实心盘低三成左右，对于日常城市通勤需要频繁启停的路况来说，能有效提升骑行安全性。波浪形的外缘在车轮转动时还能减少空气紊流产生的风噪，高速骑行时的制动啸叫也比普通圆孔盘更小。建模过程中对盘体的每个安装面都做了平面度校核，保证安装后盘体的端面跳动量控制在摩托车制动系统的允许公差范围内，避免制动时出现方向盘（车把）抖动的问题。中心安装位的内花键齿形和轮毂凸台完全贴合，能均匀传递制动力矩，避免局部受力过大导致的花键磨损，延长整个制动系统的维护周期。
