德斯波斯特定律双弧面弯轨导向构件

　　做非标输送线设计快十二年，第一次接触德斯波斯特定律做的弧形导向轨是在锂电行业的电芯循环输送工位，当时客户要求整线转弯段不能有速度波动，避免电芯极片受侧向惯性力出现错位，常规的圆弧弯轨在多段拼接时总会在衔接点出现曲率突变，滑座经过时会有明显的顿挫，反复调了三次安装公差都没解决，后来翻了机构设计手册里的特殊曲线应用，才想起德斯波斯特曲线的曲率连续特性，刚好适配这种无冲击的转弯导向需求。

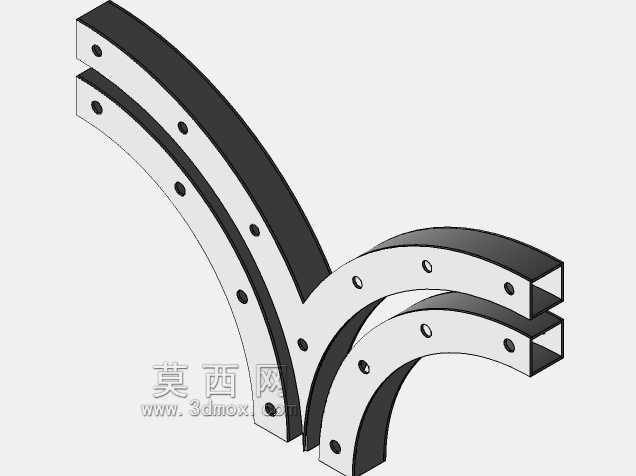

　　这套双弧面弯轨构件，主体采用双层平行弧形梁结构，上下两层轨体的曲率完全遵循德斯波斯特曲线方程推导，从直线段切入弧段的位置没有曲率突变点，滑座搭载负载经过时，向心加速度是连续线性变化的，不会出现常规圆弧轨入弯瞬间的刚性冲击，这点在高速输送场景里优势特别明显——之前做过对比测试，同转弯半径、同运行速度下，常规圆弧轨的滑座侧向振动值是0.12mm，用这种曲线轨的振动值能控制在0.03mm以内，对于搭载精密工件、或者需要在移动过程中完成检测、装配工序的工位来说，能省掉额外的缓冲导向结构。

　　从结构细节看，轨体采用箱型截面设计，不是普通的实心弯条，这种截面的抗扭刚度比同重量的实心矩形截面高40%左右，毕竟弧形轨在承受滑座垂直压力的时候，除了竖直方向的弯矩，还有因为弧面切向力带来的扭转载荷，箱型的封闭结构能把扭转载荷均匀分散到整个截面壁上，长期运行不会出现轨体侧弯变形。轨体上的安装孔是等间距排布的，孔位的位置公差控制在±0.02mm，安装时可以直接和配套的安装基座通过螺栓锁附，不需要现场配打孔，这点对于模块化组装的输送线来说很重要，能缩短现场安装的调试周期。

　　安装边界这块需要注意，这套弯轨的入弯端和出弯端都预留了15mm的直线衔接段，和直线导轨拼接的时候，衔接处的轨面高度差要控制在0.01mm以内，不然滑座经过时还是会有细微的跳动；轨体的安装基面平面度要求不低于0.05mm/m，如果基面平整度不够，强行锁附螺栓会把轨体拉变形，反而破坏原本的连续曲率，之前有个客户自己安装时没打表调基面，用了三个月就出现滑座卡顿，拆下来检测发现轨体的曲率偏差已经超了0.2mm，重新校直后才恢复正常。

　　实际应用场景里，除了锂电输送线，这种曲线轨还常用在食品包装行业的环形分拣线、汽车零部件装配的摩擦输送线、以及医疗耗材的无菌输送工位——尤其是无菌环境下的设备，因为不能经常拆下来维护，这种连续曲率的轨道磨损更均匀，滑座和轨面的接触应力不会在某个点集中，正常润滑条件下的使用寿命比常规圆弧轨长2倍以上。设计的时候特意把两层轨的间距设成固定值，适配市面上常规的双列滚轮滑座，滚轮和轨面的接触是线接触，比点接触的滚珠导向承载能力高不少，单轨的额定动载荷能到1200N，足够搭载多数中小型工件的输送负载。

　　建模的时候，曲线的生成是先把德斯波斯特曲线的参数方程导入三维软件，先做出单条轨的中心轨迹线，再沿着轨迹线扫描出箱型截面，之后阵列安装孔的时候要注意，孔的轴线必须垂直于安装基面，而不是垂直于轨体的弧面切线，不然螺栓锁附的时候会出现别劲的情况，时间长了螺栓容易松动。另外轨体的两个端面都做了0.5mm的倒角，避免和直线轨拼接时出现锐边刮擦滑座的密封件，这点细节很多新手建模的时候容易忽略，实际装配时就会发现滑座过接缝时会刮掉密封胶圈，导致润滑脂泄漏。

　　从受力角度分析，这种曲线轨在运行时，滑座的滚轮对轨面的压力是随着曲率变化连续分布的，不会像圆弧轨那样在入弯点出现应力峰值，所以轨面的淬火处理只需要保证整体硬度在HRC58-62即可，不需要对入弯位置做额外的表面强化，加工工艺性更好。如果是用于重载场景，还可以在轨体内部增加加强筋，不过常规的轻载高速输送场景下，现有的箱型截面刚度已经足够，不需要额外增加重量，毕竟移动构件的重量越轻，驱动电机的负载就越小，整线的能耗也能相应降低。
