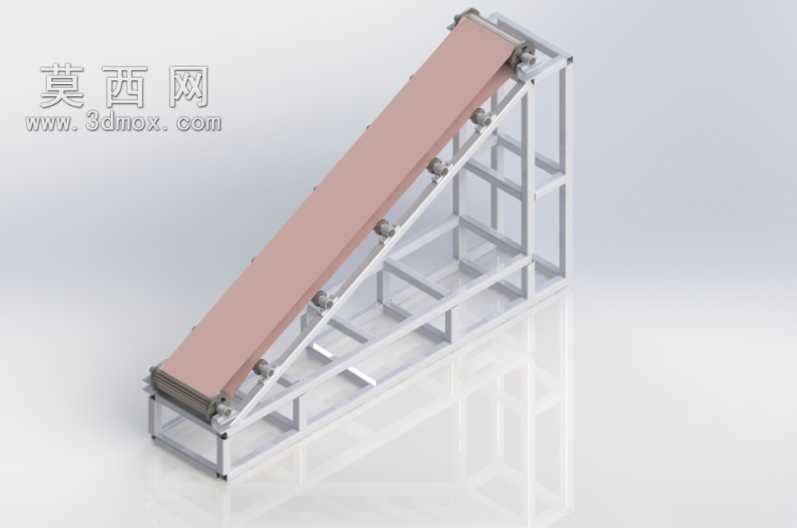

工业用爬坡式倾斜皮带输送结构

　　在散料、包装件的连续化生产转运场景中，水平输送往往无法匹配不同工位的高度差需求，这类倾斜布置的皮带输送结构，正是为解决跨高度物料传递需求设计的专用输送单元。从实际落地的工况来看，这类设备常部署在包装生产线的成品出料端与分拣工位之间、注塑机下料口与集料平台的衔接段、食品加工线的原料提升环节，也可作为小型装配线的工件流转载体，适配箱装件、袋装散料、小型成型工件的连续爬坡输送，避免人工跨高度搬运带来的效率损耗与安全隐患。

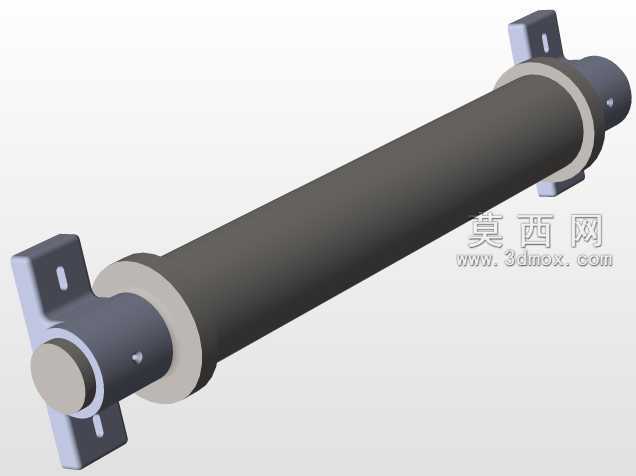

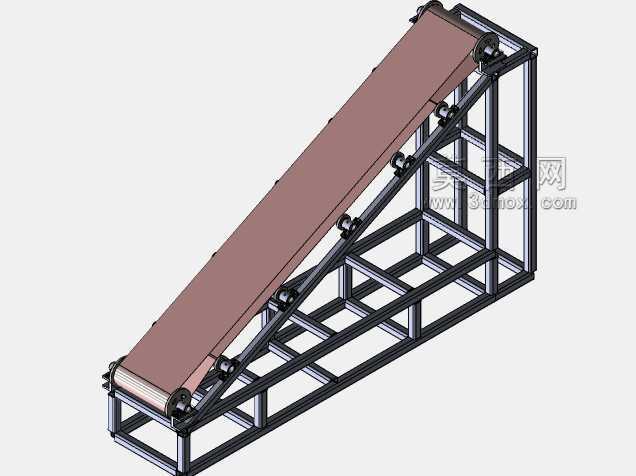

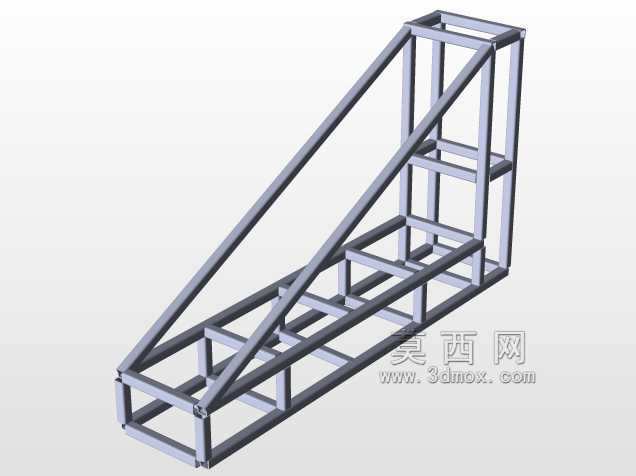

　　整套结构的设计逻辑围绕稳定输送、安装便捷、维护成本低几个核心工程需求展开。主体承载框架采用标准工业铝型材拼装而成，型材间通过角码与螺栓紧固，无需复杂焊接作业，既可以根据现场安装空间灵活调整机架的倾斜角度，也能在后期产线调整时快速拆解重组，适配不同的高度差需求。皮带承托面沿倾斜方向等距布置了多组托辊组件，托辊采用深沟球轴承作为转动支撑，转动阻力小，长期运行下的磨损量可控，同时托辊的排布密度经过核算，在常规负载下不会出现皮带下凹塌腰的问题，保证输送面的平整度，避免物料在爬坡过程中出现打滑、滚落的情况。

　　驱动端布置在输送结构的高位侧，这种布置方式可以让皮带的紧边处于下侧承托段，减少皮带运行过程中的抖动，同时高位安装的驱动单元也能避免低位区域的积料、积水对驱动部件的侵蚀，延长驱动组件的使用寿命。首尾两端的辊筒均做了腰形孔安装设计，可通过调整螺栓位置张紧皮带，补偿皮带长期运行产生的蠕变伸长，无需额外加装张紧结构，简化了整体结构。皮带表面采用平面哑光耐磨材质，针对常规的纸箱、塑料件、袋装物料有足够的摩擦力，当输送角度偏大时，也可快速更换为带防滑横纹或者挡条的皮带，无需改动主体机架结构，适配不同摩擦特性的物料输送需求。

　　从安装边界来看，这类倾斜输送结构的底部支脚配置了可调脚杯，可在地面不平整的安装场景下调整整体水平度，保证机架受力均匀，避免运行过程中出现共振晃动。机架两侧预留了标准的传感器安装槽位，可根据实际控制需求加装光电检测开关、物料到位传感器，对接产线的PLC控制系统实现物料计数、堵料停机、联动启停等自动化功能。设备的整体宽度可根据输送物料的最大外形尺寸做模块化调整，常规适配300mm到800mm宽度的物料输送，倾斜角度可在15度到35度区间内根据现场高度差灵活调整，单段输送长度可根据提升高度匹配，过长的输送段可在中间位置加装压带轮，避免皮带运行过程中出现跑偏。

　　在日常维护层面，整套结构没有复杂的传动组件，仅需定期检查托辊与首尾辊筒的转动灵活性、皮带的张紧度与磨损情况即可，易损件均为标准通用件，替换成本低，无需专门定制配件。相比斗式提升机这类垂直提升设备，这类倾斜皮带输送结构的进料与出料端可以和上下游水平输送线无缝衔接，不存在物料转接的落差问题，对于易碎、怕摔的物料输送友好度更高，同时整体运行噪音更低，适合在车间内部的工位间部署，不会产生额外的噪音污染。设计过程中也充分考虑了安全防护需求，机架两侧可快速加装透明防护挡板，避免输送过程中物料从侧边滑落，也能防止操作人员的衣物卷入转动部件，满足车间的安全生产规范要求。
