工业设备用带安装座固定连杆结构

项目分类:通用机械零部件 发布时间:2021-11-08 ID:372975
  • 工业设备用带安装座固定连杆结构

  在各类工业传动、工装夹具以及小型自动化设备的机架装配环节中,轴类零件的径向与轴向固定一直是结构设计里需要反复校核的细节点,这类固定连杆的核心作用,就是为旋转轴或者固定销轴提供稳定的支撑限位,避免轴件在运行过程中出现径向窜动、轴向偏移的问题,同时兼顾安装面的适配性,减少额外支撑座的装配冗余。从实际应用场景来看,这类零件常出现在轻工输送设备的从动辊支撑端、小型工装夹具的转轴定位处、以及部分农用机械的操纵连杆铰接位置,相比一体式铸造的轴承座,这种分体式带封盖的固定连杆,在小载荷、低转速的轴系布置里,装配调整的灵活度更高,加工成本也更可控。

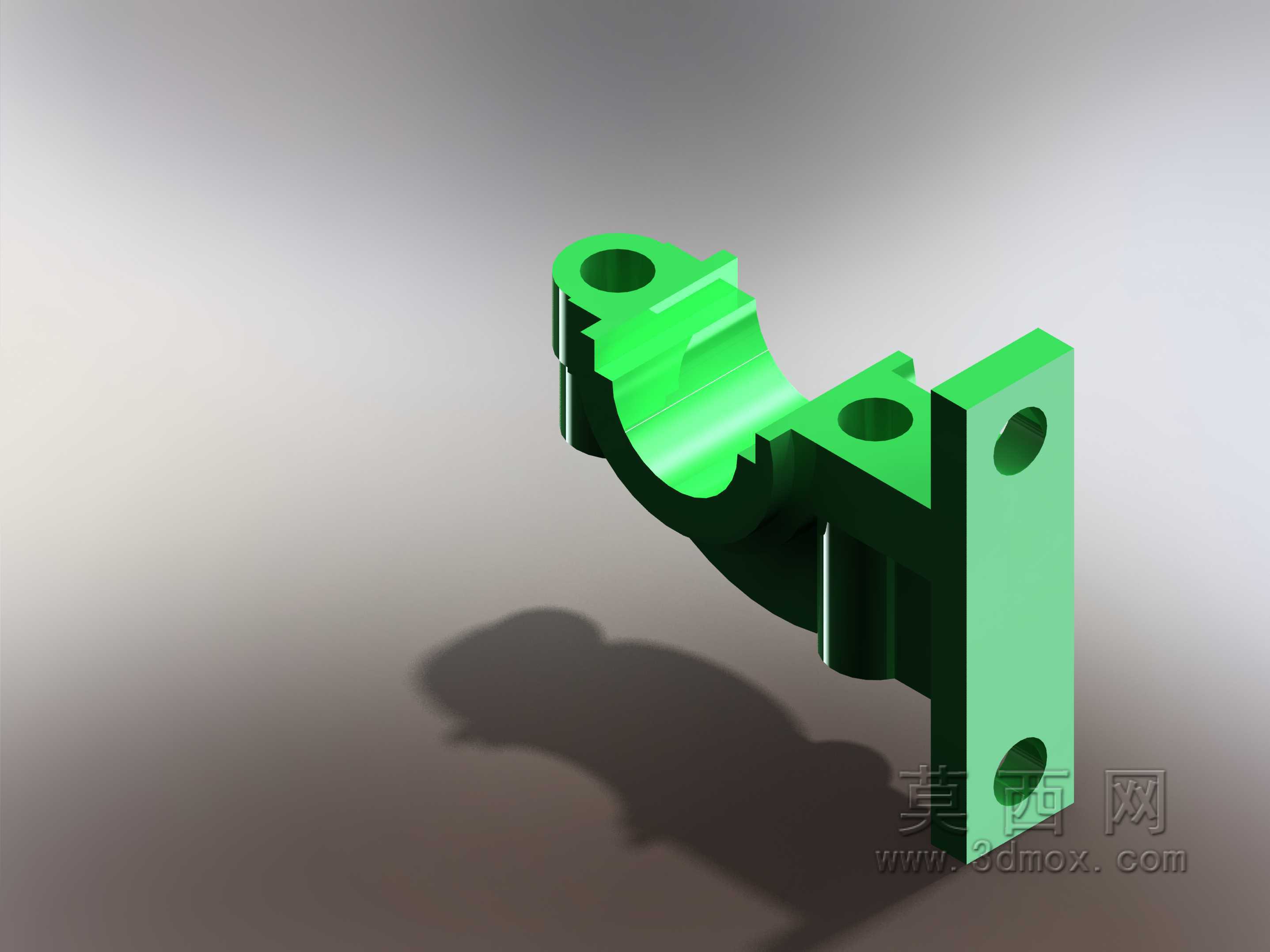

  从结构功能特性上拆解,这个零件的主体采用半圆弧抱合结构,圆弧内径与待固定轴的外径做公差配合,通常选用H7/h6的间隙配合等级,既保证轴件可以在抱合面内灵活转动(针对旋转轴场景),也能通过另一侧的封盖结构锁紧,实现轴件的完全固定(针对固定销轴场景),封盖与主体的连接通过侧边的凸台安装孔实现,两个同轴的通孔用来穿装锁紧螺栓,拧紧后可以让半圆弧面均匀抱紧轴面,不会出现局部应力集中导致的轴面压伤问题。零件右侧的立式安装板是整个部件的安装基准面,板上设计了两个上下分布的沉头安装孔,用来将整个连杆固定在设备的机架立板或者型材安装面上,沉孔的深度可以保证螺栓安装后头部不突出安装面,避免和周边运动部件产生干涉。安装板与主体抱合结构之间做了加厚的过渡筋连接,筋板的厚度根据承载载荷计算,通常在5-8mm区间,既可以减少零件整体的重量,也能避免抱合结构在承受轴件径向载荷时出现变形,保证支撑精度的长期稳定。

  设计这类固定连杆的时候,首先要明确待适配轴的直径参数,以此确定半圆弧的内径尺寸,同时要核算轴件工作时的径向载荷大小,如果是用于从动辊支撑,还要考虑输送带张紧后带来的额外径向力,以此确定抱合结构的壁厚、安装螺栓的规格以及安装板的厚度。安装板上的孔位间距需要和配套机架的安装孔位完全匹配,通常在设计阶段会预留0.2mm的安装调整间隙,降低装配时的对位难度。零件的边角位置全部做了R2-R3的圆角过渡,一方面是避免加工和装配过程中尖锐边角划伤操作人员,另一方面也能减少热处理环节的应力集中问题,降低零件开裂的风险。半圆弧抱合面的表面粗糙度要求控制在Ra1.6-Ra3.2之间,保证和轴面接触时的贴合度,非配合面的粗糙度可以放宽到Ra6.3,减少不必要的加工成本。

  从安装边界的尺寸来看,这类固定连杆的整体长度通常根据轴的支撑跨距确定,立式安装板的高度要保证上下两个安装孔的中心距不小于螺栓直径的3倍,避免安装时螺栓间距过小导致的固定不稳,抱合结构的轴向宽度要和轴的接触长度匹配,通常不小于轴径的1.2倍,保证足够的支撑接触面积,减少轴件运行时的挠度变形。零件左侧的凸台结构是封盖的定位基准,凸台上的安装孔和封盖上的孔位做同轴度校验,公差控制在0.1mm以内,避免锁紧螺栓时出现别劲的问题,导致抱合面受力不均。在实际选型应用时,需要注意如果应用在有腐蚀的工况环境,比如食品加工设备或者户外作业的农机上,零件表面需要做阳极氧化或者镀锌处理,提升防锈能力;如果是用在有较高振动的设备上,锁紧螺栓需要加装防松垫圈,避免长期运行后螺栓松动导致轴件固定失效。这类结构相比传统的整体式轴承座,在小载荷轴系里的优势非常明显,零件整体体积更小,安装时不需要预留太大的操作空间,对于设备内部布局紧凑的场景非常适配,同时分体式的结构也方便后期轴件的维护更换,不需要将整个轴系完全拆解,只需要松开封盖的锁紧螺栓就可以将轴件取出,大幅降低后期的维护工作量。
