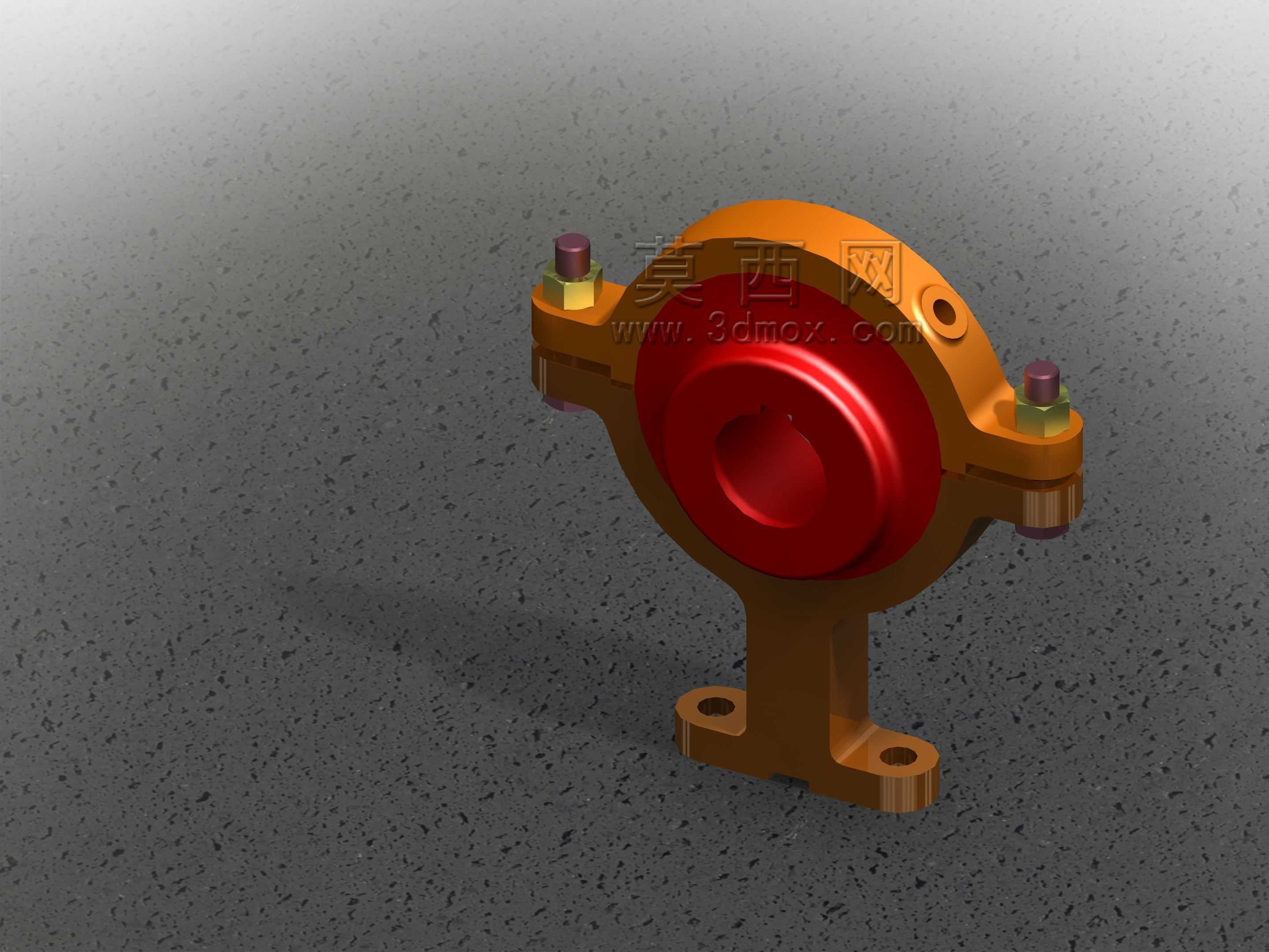

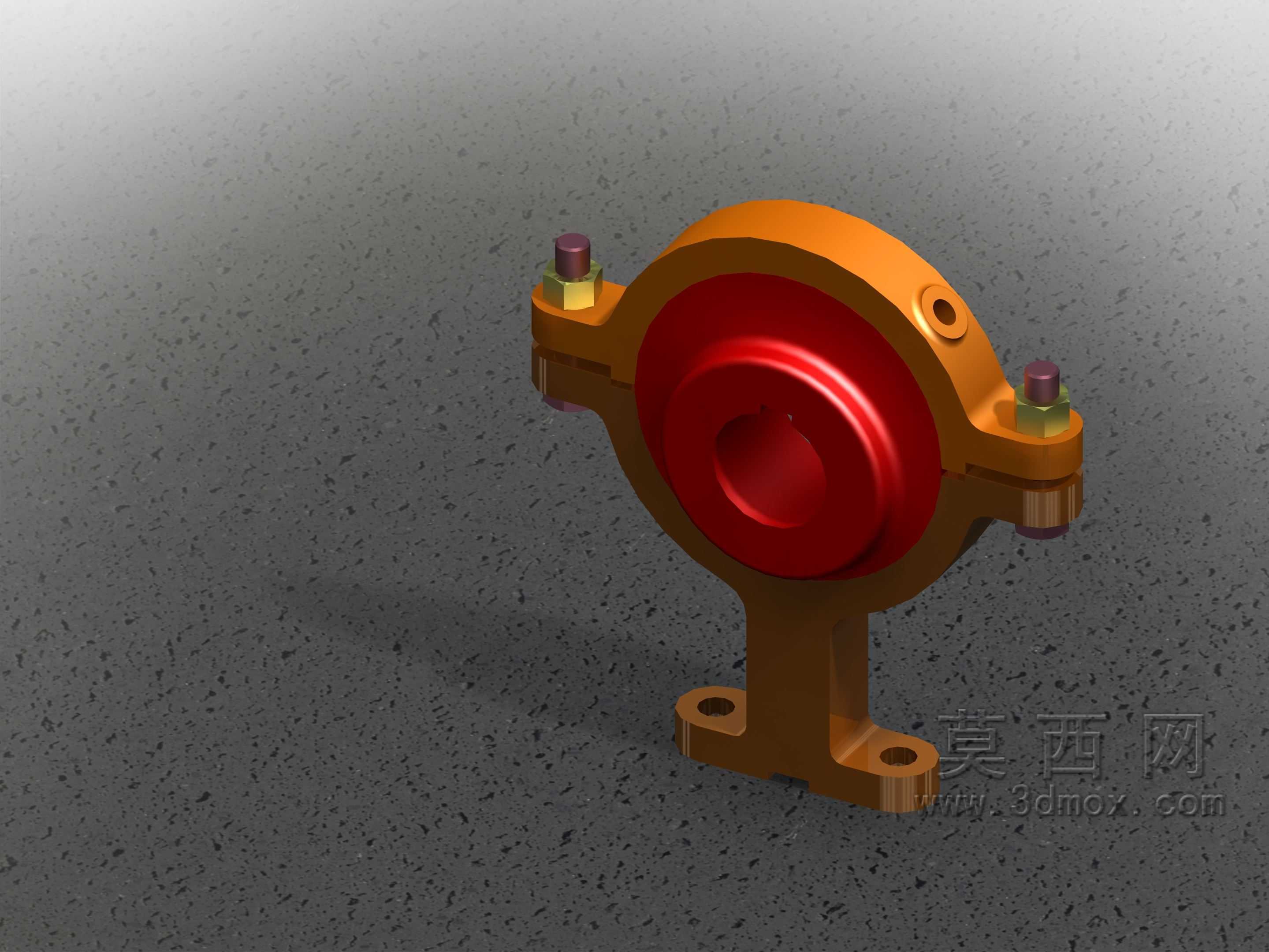

偏心运动转换支撑式机械传动构件

　　在各类需要实现旋转运动到往复偏心运动转换的工业设备场景中，这类偏心传动构件是核心的动力传递单元，常见于小型冲压设备、振动给料装置、轻工包装机械的进给机构、纺织机械的摆线驱动单元中，承担着将匀速旋转输入转化为特定轨迹偏心往复输出的核心作用，其运行稳定性直接决定整套机构的动作精度与使用寿命。从实际功能来看，该构件通过内置的偏心回转结构，在输入轴持续旋转的过程中，带动输出端产生固定偏心距的圆周摆动，可直接驱动末端执行件完成往复进给、振动筛分、周期性顶推等动作，相比采用曲柄连杆的同功能结构，该集成式构件的整体刚性更强，传动间隙更小，在中低速、中等负载的工况下能保持更稳定的运动轨迹输出，无需额外搭配复杂的导向支撑结构即可完成动作传递。

　　设计过程中优先考虑了安装适配性与运行可靠性，主体支撑座采用带双安装孔的立式支脚结构，安装孔的孔距与孔径按照常规轻型传动机构的安装基准设计，可直接通过螺栓固定在设备的安装基板上，支脚与主体壳体采用一体化铸造成型后做精加工处理，保证安装面与内部回转中心的垂直度公差控制在0.02mm以内，避免因安装偏差导致回转过程中出现额外的径向载荷，加剧轴承磨损。主体壳体的上部设置了三处均匀分布的紧固件安装位，用于装配端盖密封结构，既可以防止内部润滑脂泄漏，也能阻挡外界粉尘、切削液等杂质进入回转配合面，适配多粉尘、有少量切削液飞溅的车间作业环境。外露的偏心输出端采用台阶式轴径设计，不同轴段分别对应轴承配合位、传动件安装位与锁紧定位位，

　　配合位的表面粗糙度控制在Ra1.6以内，保证与滚动轴承的配合精度，传动件安装位设置了键槽结构，可通过平键传递扭矩，避免传动过程中出现相对打滑。从安装边界来看，该构件的整体高度适配常规小型设备的安装空间，支脚的外伸尺寸不会超出常规安装基板的预留范围，输出端的偏心距经过优化设计，既保证足够的输出行程，也控制了回转过程中构件的整体摆动范围，不会与周边的管线、其他结构件产生运动干涉。在结构细节处理上，壳体的转角位置均做了铸造圆角过渡，避免应力集中导致的壳体开裂，紧固件采用内六角圆柱头螺栓搭配防松垫圈，在长期往复振动的工况下不会出现松动脱落的问题。实际选型应用时，需要匹配对应功率的输入动力，确认输出端的偏心行程满足末端机构的动作需求，

　　同时安装过程中要保证输入轴与驱动电机轴的同轴度误差在允许范围内，避免额外的偏载影响构件使用寿命。日常维护过程中只需定期通过预留的注油位补充润滑脂，即可保证内部回转副的长期稳定运行，相比分体式组装的偏心传动结构，该集成式构件减少了现场装配的调整工作量，安装后无需反复校准配合间隙，直接接入动力即可投入使用，能有效缩短设备的组装调试周期，降低装配环节的人工成本。在振动给料场景中应用时，该构件可直接连接振动料斗的驱动端，通过固定频率的偏心摆动带动料斗产生定向振动，实现小零件的有序排序送料，其稳定的偏心轨迹能保证送料速度均匀，不会出现送料节奏紊乱的问题；在小型冲压设备的进给机构中应用时，该构件可带动送料爪做周期性的往复直线运动，配合冲压主机的动作节奏完成物料的精准步进送料，传动间隙小的特性能保证送料步距的精度稳定，避免出现送料不到位导致的冲压废品。
