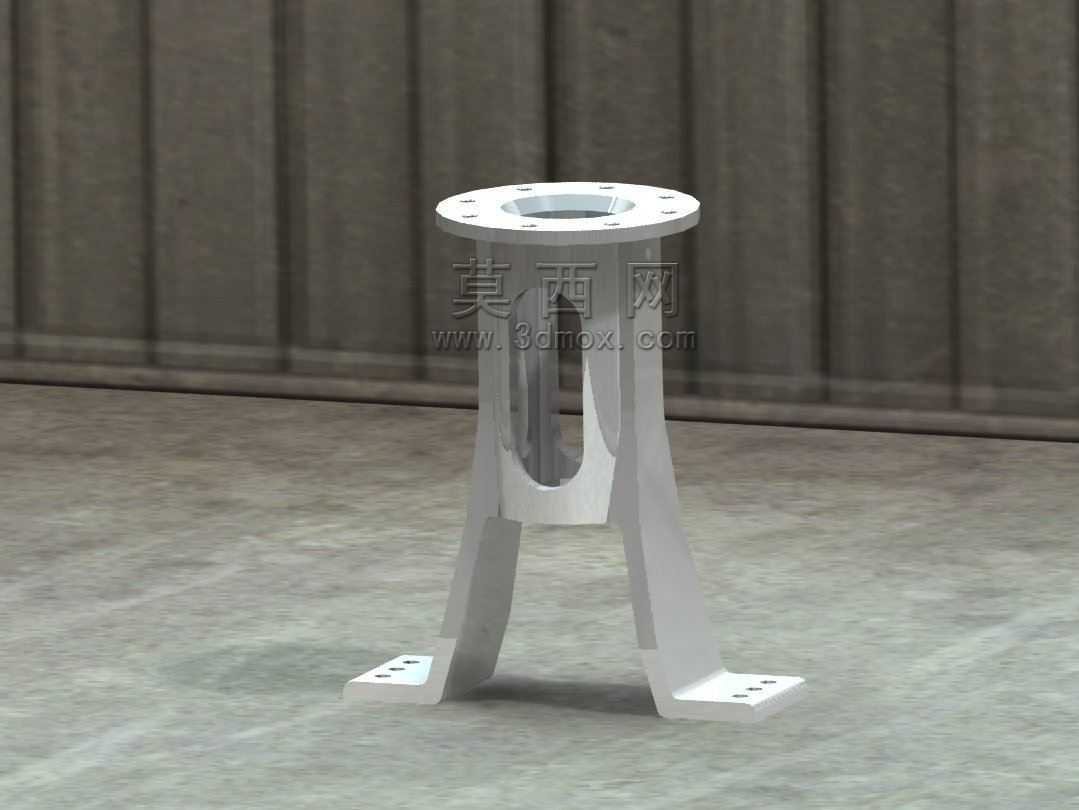

这类立式双支脚法兰支撑构件,常应用在泵组与驱动电机的传动衔接工位、立式搅拌设备的罐体与动力头连接段、中小型通风设备的机座与风筒对接位置,核心作用是在两个需要保持同轴度的部件之间,留出足够的安装操作、管线排布或者散热间隙,同时承担上部构件的静载荷与运行过程中的小幅振动载荷。从结构设计逻辑来看,上部采用标准圆形法兰盘结构,盘面上均匀分布螺栓过孔,可与上部对接部件的法兰面通过螺栓副实现刚性锁紧,法兰中心预留贯通空腔,能够容纳传动轴穿过、或者供流体介质、线缆从空腔内走线,避免外接管线暴露在设备外侧受磕碰损坏。下部采用对称分叉式双支脚结构,两支脚向外延伸形成足够宽的支撑跨距,相比单筒式立式支座,这种分叉结构在同等耗材用量下,
能获得更大的支撑底面,有效降低整体重心高度,提升抗倾覆能力,同时支脚之间留出的开放式空间,可方便操作人员伸手完成下部安装面的螺栓锁紧、日常点检时观察轴系密封状态、或者布置冷却管路、传感器接线等附属部件,不会出现封闭筒式支座内部空间狭小、操作可达性差的问题。每个支脚末端都设计了带安装孔的水平固定脚板,安装孔采用长圆孔与圆孔组合的排布方式,长圆孔可适配安装底座上螺栓孔的小幅位置偏差,降低现场安装时的对位难度,安装时只需将脚板贴合在下部设备的安装基准面,穿入螺栓锁紧即可完成固定,无需额外制作过渡连接工装。设计过程中需要重点控制几个关键尺寸边界:首先是上部法兰端面到下部脚板安装面的垂直高度,这个尺寸直接决定了上下两个对接部件之间的预留间隙,
需要根据传动轴的长度、联轴器的安装尺寸、或者需要预留的操作空间高度来确定,高度偏差过大会导致联轴器出现轴向窜动余量不足、或者轴系对接时出现额外的轴向拉力;其次是两个支脚脚板的安装孔中心跨距,这个尺寸需要匹配下部安装基座的预留螺栓孔位,跨距偏差超过2mm就会出现螺栓无法穿入的问题;再者是上部法兰的螺栓孔分度圆直径与孔径,必须严格匹配对接部件的法兰标准,否则无法实现螺栓连接;另外还要控制上部法兰端面与下部脚板安装面的平行度,以及法兰中心轴线与安装面的垂直度,形位公差控制在0.1mm/100mm范围内,才能保证上下对接部件的同轴度,避免轴系运行时出现偏磨、振动超标的问题。支脚的截面采用变厚度设计,靠近法兰连接的根部位置截面厚度更大,
因为这个位置是应力集中区域,设备运行时的弯矩载荷主要集中在支脚根部,加大截面厚度可有效提升结构刚性,避免长期受载出现根部开裂变形,往脚板方向截面逐渐收窄,在保证支撑强度的前提下减少不必要的材料用量,降低构件自重。两支脚之间的连接过渡位置做了大圆弧倒角处理,避免直角过渡带来的应力集中问题,同时也能减少铸造或者机加工过程中的应力残留。整个构件的受力路径非常清晰,上部法兰承受的载荷通过两个对称支脚均匀传递到下部的两个安装脚板,再分散到下部的安装基座上,不会出现局部载荷过大的问题。在实际选型应用时,如果用于有振动的动力设备连接场景,可在脚板与安装基座之间加装橡胶减震垫,进一步降低振动传递;如果用于腐蚀环境下,可对构件表面做镀锌或者喷塑处理,提升防锈耐蚀能力。建模过程中需要注意法兰盘上螺栓孔的阵列角度一致性,支脚与法兰、脚板的连接位置要做圆滑过渡,避免出现尖锐棱角,安装孔的位置要与实际安装基准做尺寸关联,保证安装对位的准确性。
