旋转轴供油用轴润滑器结构设计

　　在各类存在旋转轴传动的工业设备中，轴润滑器是保障转轴长期稳定运行的核心配套部件，广泛应用于机床主轴传动、输送设备辊轴支撑、纺织机械罗拉传动、风机叶轮轴系等需要持续为旋转接触面供给润滑介质的场景，其核心作用是在转轴高速或低速旋转过程中，持续、稳定地向轴与轴承的配合接触面输送润滑脂或润滑油，避免金属接触面直接干摩擦造成的磨损、抱死、温升过高等故障，直接决定了旋转轴系的维护周期与使用寿命。

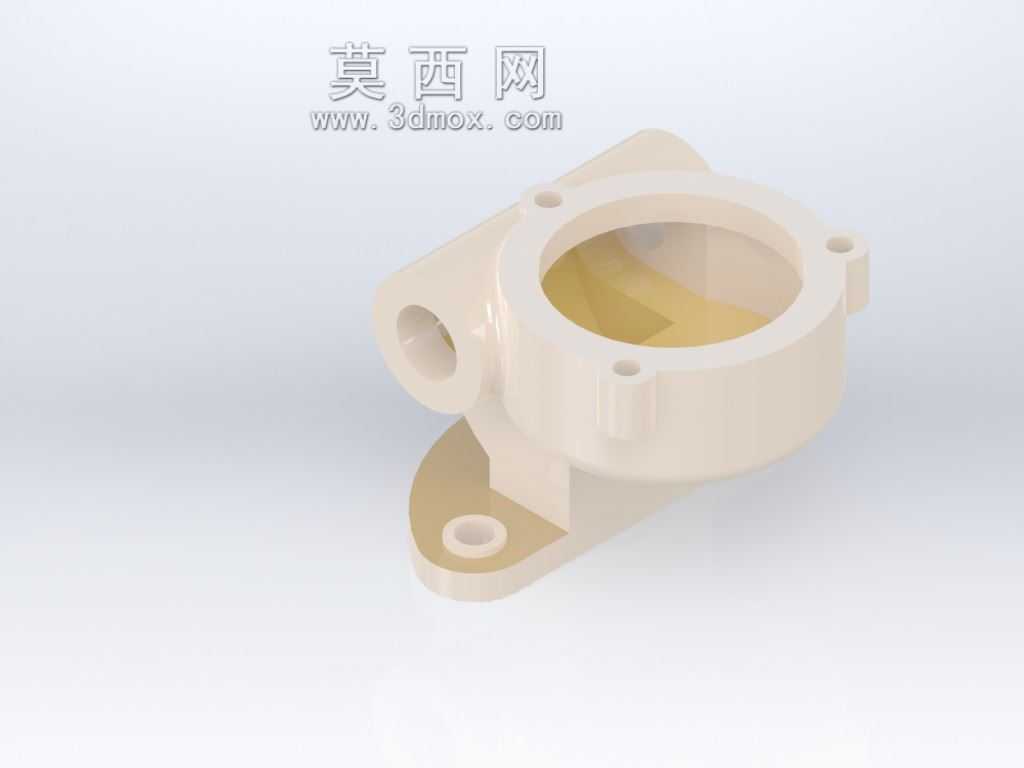

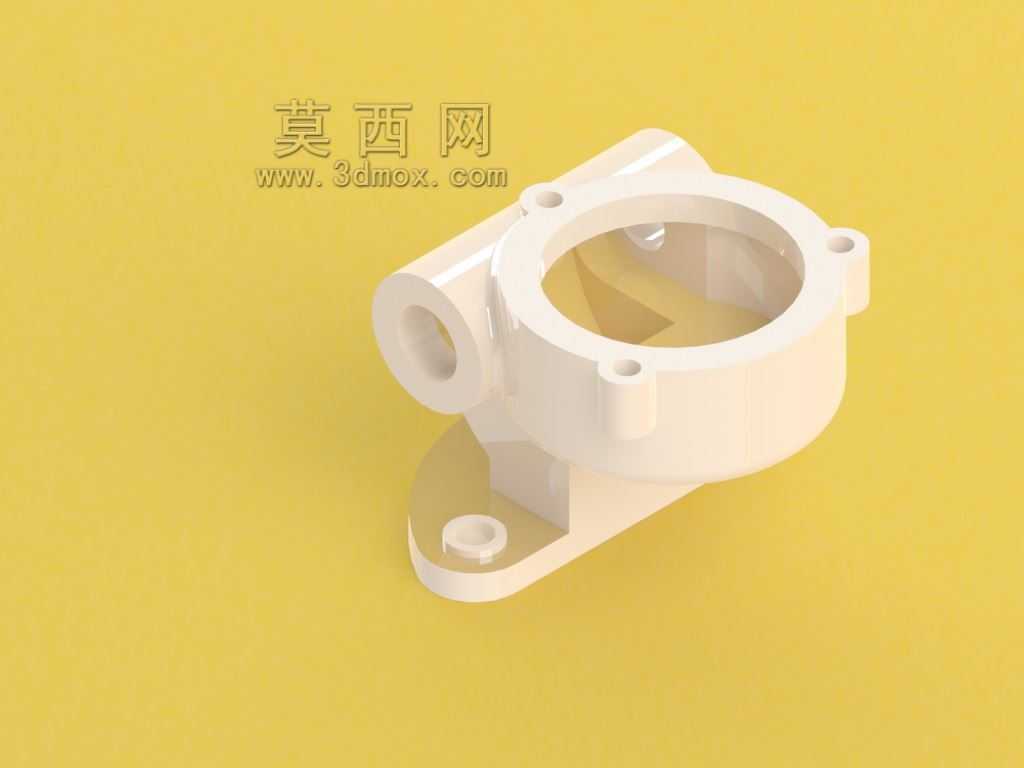

　　从结构设计逻辑来看，这款轴润滑器采用一体化壳体结构，主体为带安装底座的储油腔构型，主腔体为环形中空结构，能够直接嵌套在转轴的外周位置，腔体内部预留的储油空间可以存储一定容量的润滑介质，避免频繁补油的运维麻烦。腔体侧壁设置的侧向通孔为注油接口，可对接标准规格的注油嘴，运维人员可通过该接口在不拆解轴系结构的前提下完成润滑介质补充，大幅降低设备停机维护的时间成本。主腔体端面上均匀分布的三个安装凸台，每个凸台都预制了同轴的安装孔，可通过螺栓将润滑器主体与轴承座或设备机架的对应安装面精准固定，保证润滑器与转轴的同轴度，避免运行过程中出现偏磨、漏油的问题。底部延伸出的带孔安装支脚，是针对侧装或倒装场景设计的辅助固定结构，当设备安装空间受限、无法通过端面凸台完成全点位固定时，可通过底部支脚加装固定螺栓，进一步强化整体结构的安装刚性，抵消设备运行过程中产生的振动载荷，防止长期振动导致的固定螺栓松动、密封面失效问题。

　　从安装边界与尺寸适配角度来看，这款轴润滑器的主腔体内径尺寸匹配常用的中小直径旋转轴，安装时需要保证腔体与转轴之间预留均匀的环形间隙，该间隙既是润滑介质均匀附着在转轴表面的流道，也能避免润滑器内壁与转轴表面发生直接刮擦。端面安装孔的孔位分布遵循通用机械安装的孔距规范，可直接适配多数标准轴承座的预留安装位，不需要对现有设备的安装面做二次打孔加工，降低了旧设备改造的适配成本。底部支脚的安装孔位置与主腔体的中心距经过精准核算，不管是水平安装、垂直安装还是倾斜角度安装，都能保证储油腔的最低储油液面高于出油位置，避免出现润滑介质供应中断的问题。

　　在功能特性设计上，这款轴润滑器的腔体内部做了平滑的圆弧过渡处理，没有突兀的直角结构，能够减少润滑介质在腔体内的流动阻力，保证润滑介质可以依靠重力或转轴旋转产生的离心力均匀流向轴与轴承的配合面，不会出现局部积油、供油不均的问题。壳体的壁厚经过载荷校核，既能够承受润滑介质填充产生的静压力，也能抵御设备运行过程中传递的振动冲击，不会出现壳体开裂、变形的问题。所有安装孔的位置都做了沉台处理，螺栓安装后螺栓头不会突出于安装面，避免与周边的传动部件发生运动干涉，适配紧凑安装空间下的使用需求。

　　在实际选型应用中，这类轴润滑器不需要额外配置复杂的供油管路或动力泵组，依靠自身的储油结构与简单的导流设计就能完成持续润滑，特别适合那些安装空间紧凑、运维频次较低的中小型旋转轴系，相比集中润滑系统成本更低、安装更便捷，相比手动定期注油的方式润滑效果更稳定，能够有效降低转轴与轴承的磨损速率，减少设备因润滑故障导致的非计划停机。设计过程中充分考虑了不同安装姿态的适配性，不管是卧式布置的传动轴还是立式布置的主轴，都能通过调整固定点位的选择保证润滑功能正常实现，壳体的密封结构设计也能避免润滑介质泄漏污染周边的加工环境或产品，符合工业设备的洁净运行要求。
