戈纳尔式轴承支撑座结构设计

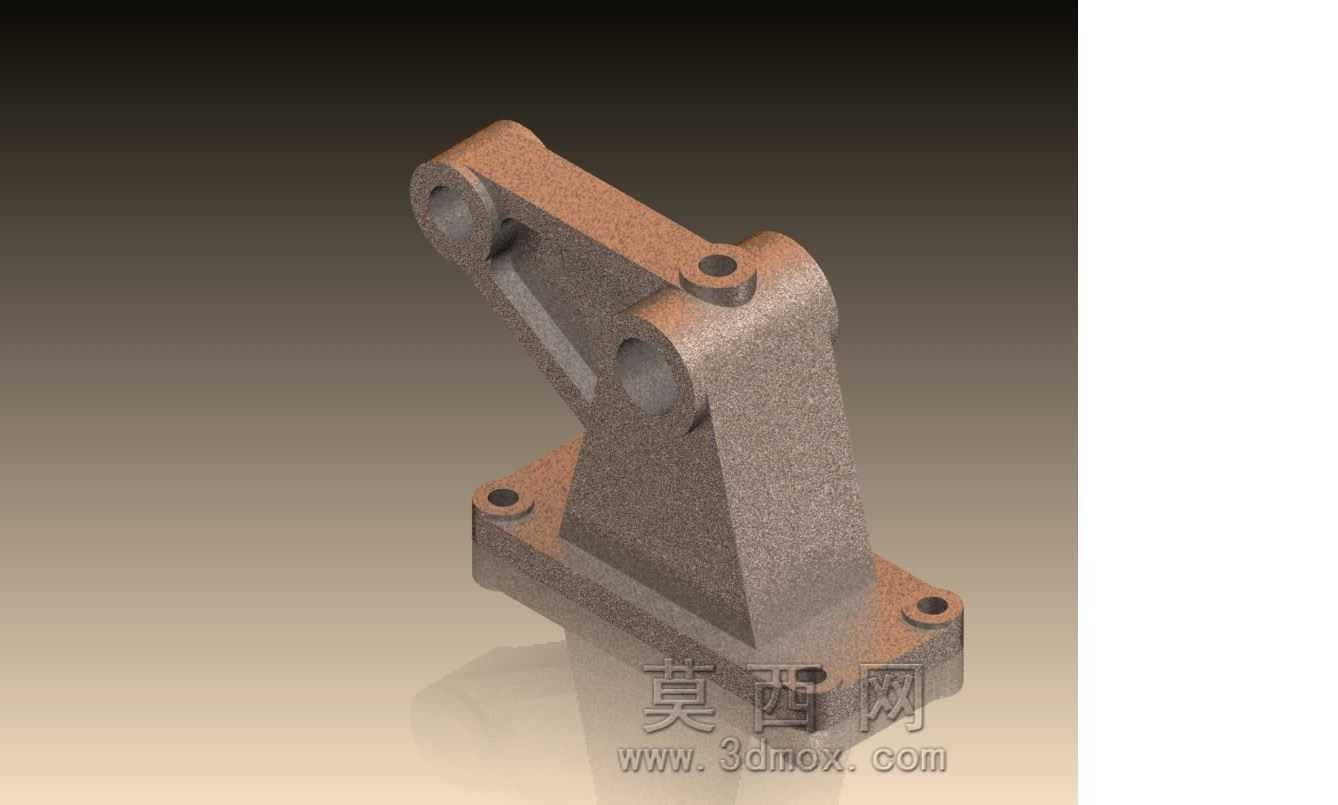

　　在各类中载传动设备的转轴布设场景中，这类支撑构件常被用于转轴的径向与轴向定位，承担旋转轴运行过程中传递来的径向载荷与部分倾覆力矩，常见于轻工输送设备、小型机床进给单元、专用工装的旋转工位等场景，区别于标准剖分式轴承座的通用适配性，该结构采用一体化铸造成型的基体设计，省去了分体座的合箱定位环节，在安装空间受限的工位中能更好控制装配累积误差。从结构功能来看，基体底部设置的带安装孔法兰边是整个构件的安装基准，四个沉头孔沿底座矩形轮廓对称分布，安装时可通过内六角螺栓将整个座体固定在设备的安装台面或机架立板上，底座与上方支撑臂之间做了大圆角过渡，避免应力集中在转角位置，应对交变载荷时能减少裂纹萌生的概率。

　　支撑臂上开设的三个同轴度要求较高的孔位，分别对应不同轴段的安装需求，其中主支撑孔用于容纳轴承外圈，孔壁的加工精度直接决定轴承装配后的游隙大小，设计时孔的公差带通常选取H7级别，与标准深沟球轴承或者角接触轴承的外圈形成过渡配合，保证轴承运转时不会出现外圈蠕滑的问题；侧边的两个小孔位可用于安装限位端盖或者润滑油嘴，部分工况下也可穿入定位销，限制轴承外圈的周向转动。斜向设置的加强筋连接了主支撑筒与底座法兰，筋板的厚度根据支撑臂的悬伸长度做了匹配设计，既不会因为筋板过厚导致铸造时出现缩孔缺陷，也能有效抵消转轴运转时产生的弯矩，减少支撑臂的形变量，保证转轴的回转精度。设计这类支撑结构时，首先要明确所适配转轴的额定载荷、

　　转速范围以及安装空间的边界尺寸，先确定主支撑孔的中心高，这个尺寸直接关联转轴与其他传动部件的中心距匹配，中心高的公差通常控制在±0.05mm以内，避免传动带或者齿轮啮合出现侧隙异常的问题。其次要核算底座安装孔的孔距尺寸，确保能和现场机架的预留螺纹孔对位，避免现场二次扩孔带来的安装麻烦，主支撑孔的深度要匹配所选轴承的宽度，同时预留出端盖的安装空间，孔的两端要做倒角处理，方便轴承压装时不会刮伤外圈表面。在实际选型应用中，这类一体式支撑座更适合转速不超过3000rpm、径向载荷在5kN以内的中轻载工况，相比焊接式支撑座，铸造基体的减震性能更好，能吸收转轴运转时产生的部分振动，降低设备运行的噪音；相比标准铸铁轴承座，

　　该结构的悬伸式设计可以适配安装面与转轴中心距离较大的特殊工位，不需要额外加装垫高块，减少了装配环节的零件数量。建模过程中要注意各安装面的平面度要求，底座安装面的平面度公差要控制在0.03mm以内，保证座体安装后不会出现倾斜，主支撑孔的轴线要与底座安装面保持平行，平行度公差不超过0.02mm/100mm，否则会导致轴承装配后出现偏载，加速轴承的磨损。另外，结构上的所有转角位置都要设置不小于R2的圆角，既符合铸造工艺的脱模要求，也能减少热处理或者载荷作用下的应力集中，外露的非加工面可根据使用场景做喷丸或者喷漆处理，加工面则需要做防锈处理，避免长期在车间环境中出现锈蚀影响装配精度。在装配环节，轴承压入主支撑孔前要清理孔内的铁屑与毛刺，涂抹少量润滑脂辅助压装，禁止直接敲击轴承外圈，安装完成后要手动转动转轴，检查是否存在卡滞或者异响，确认转动顺畅后再锁紧端盖螺丝，端盖的锁紧力矩要均匀，避免压偏轴承导致运转阻力增大。
