混凝土砌块成型用块模结构设计

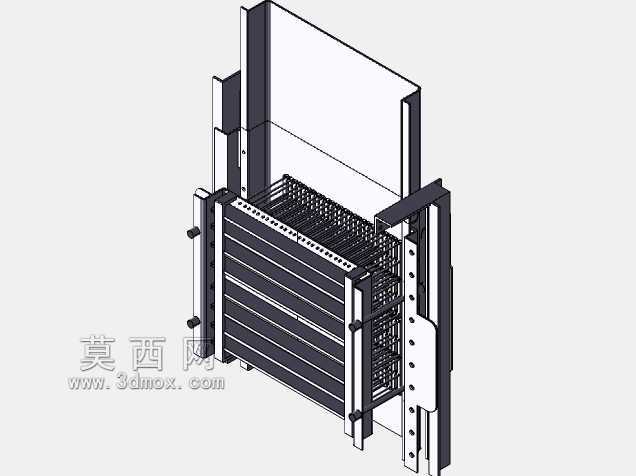

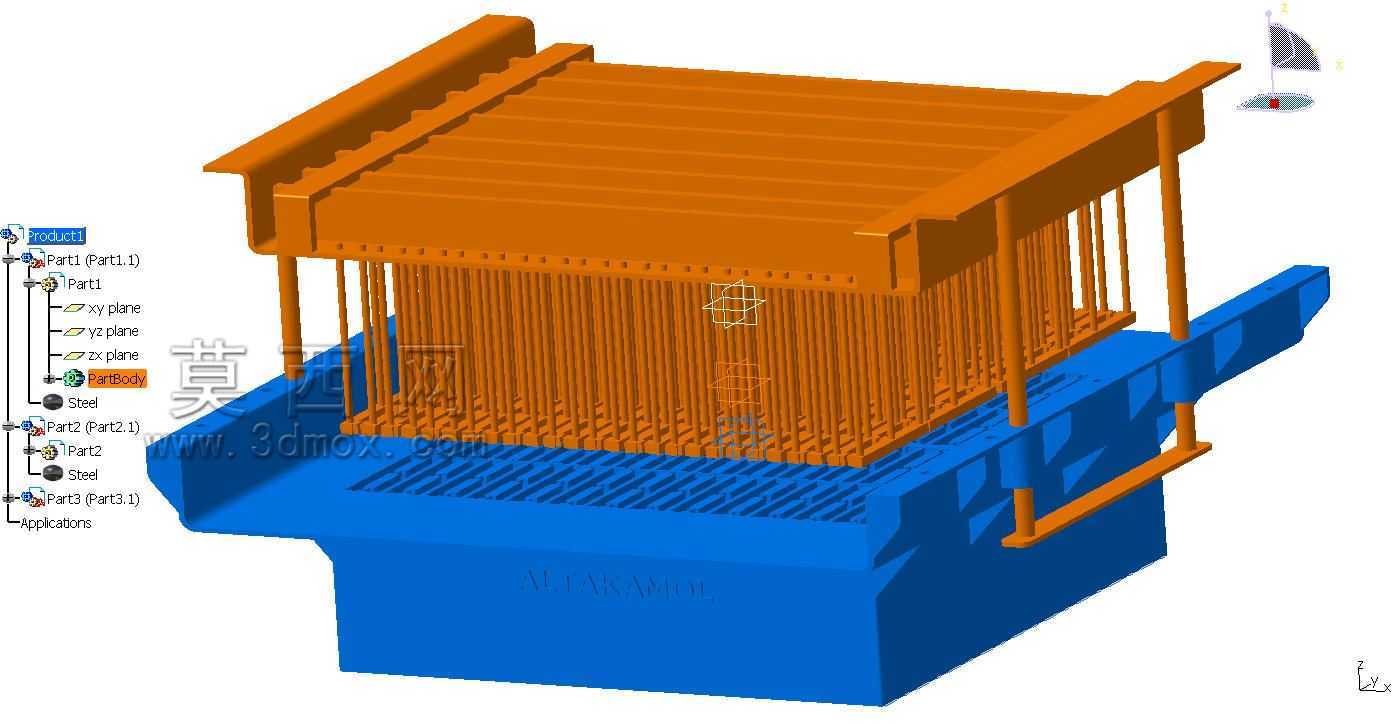

　　这套块模主要应用在建材生产环节的混凝土砌块成型工位，是砌块生产线里直接决定成品外形尺寸与成型精度的核心工装部件，适配固定式砌块成型机的压制成型工序，日常生产中承担混凝土拌合料的容置、振捣压实、脱模导向的全流程功能，直接影响砌块成品的外观规整度、尺寸公差与成型密实度。从结构组成来看，整套模具分为上下两个核心功能段，下部蓝色部分为成型底模，上部橙色部分为压合模框与导向支撑结构。底模部分设置有均匀排布的格栅式成型槽，槽体的间距、深度与槽壁倾角完全匹配目标混凝土砌块的外形参数，槽壁做了1.5度的脱模斜度处理，避免成型后砌块与模腔粘连，同时槽体底部预留有振捣传递的接触平面，可将下方振捣机构的激振力均匀传递到模腔内的混凝土拌合料中，

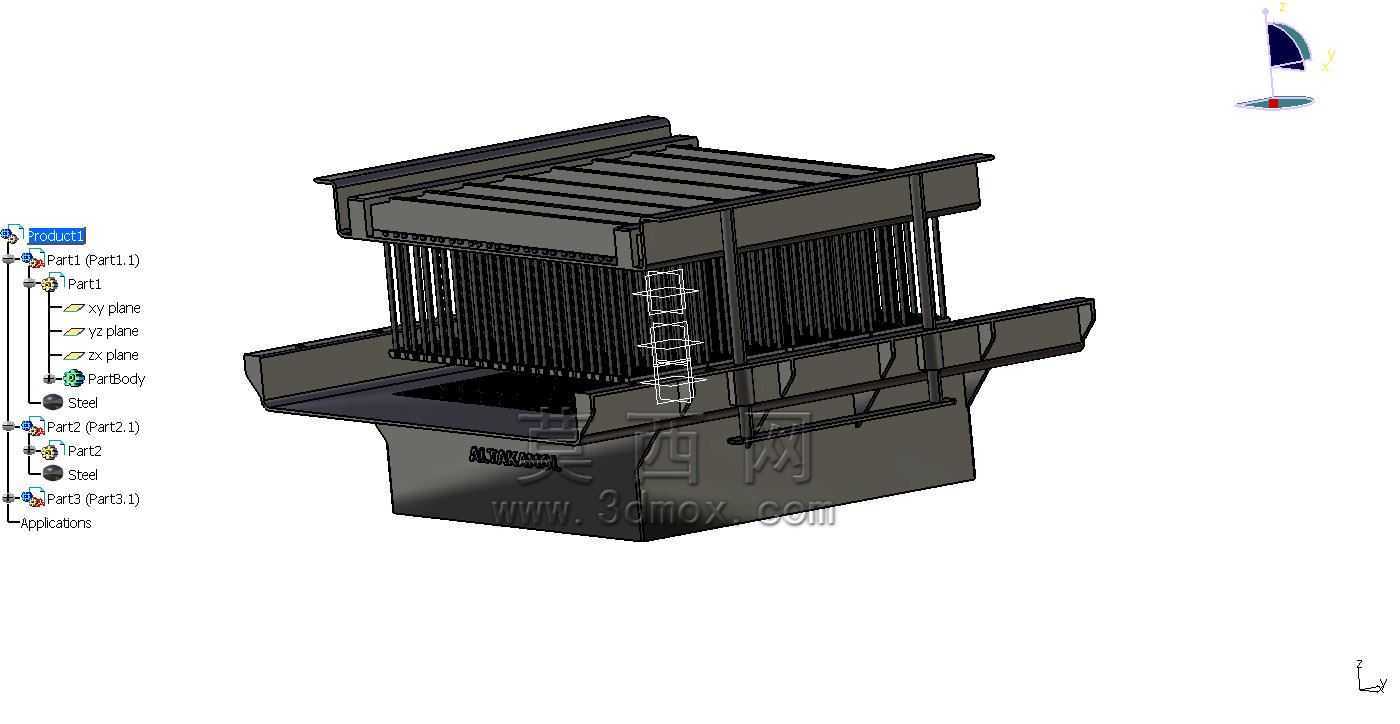

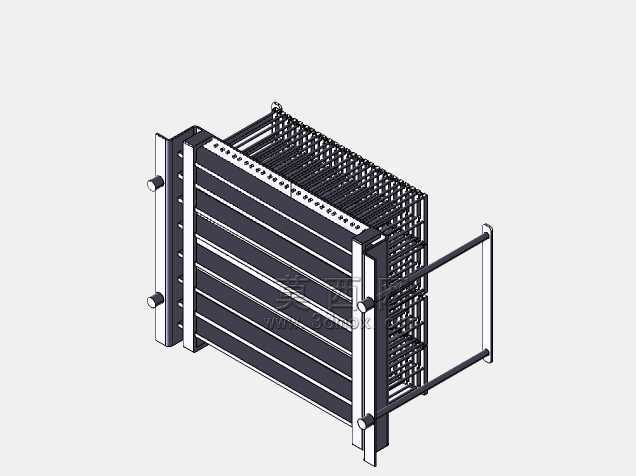

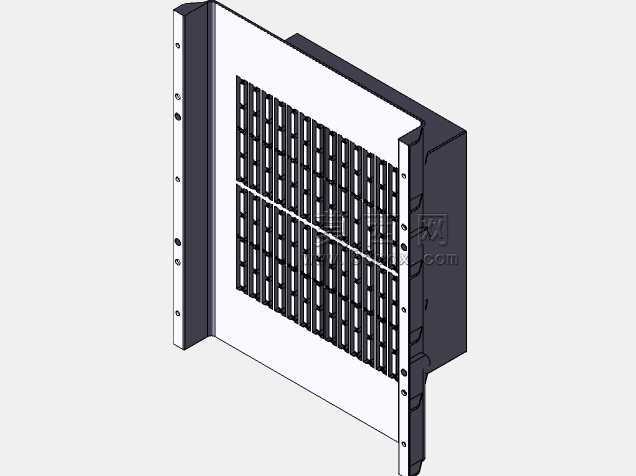

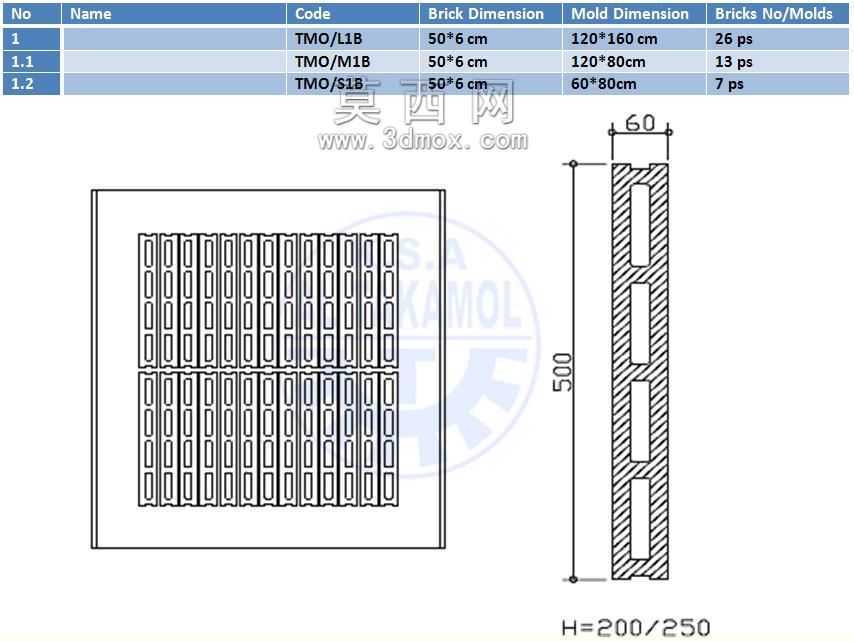

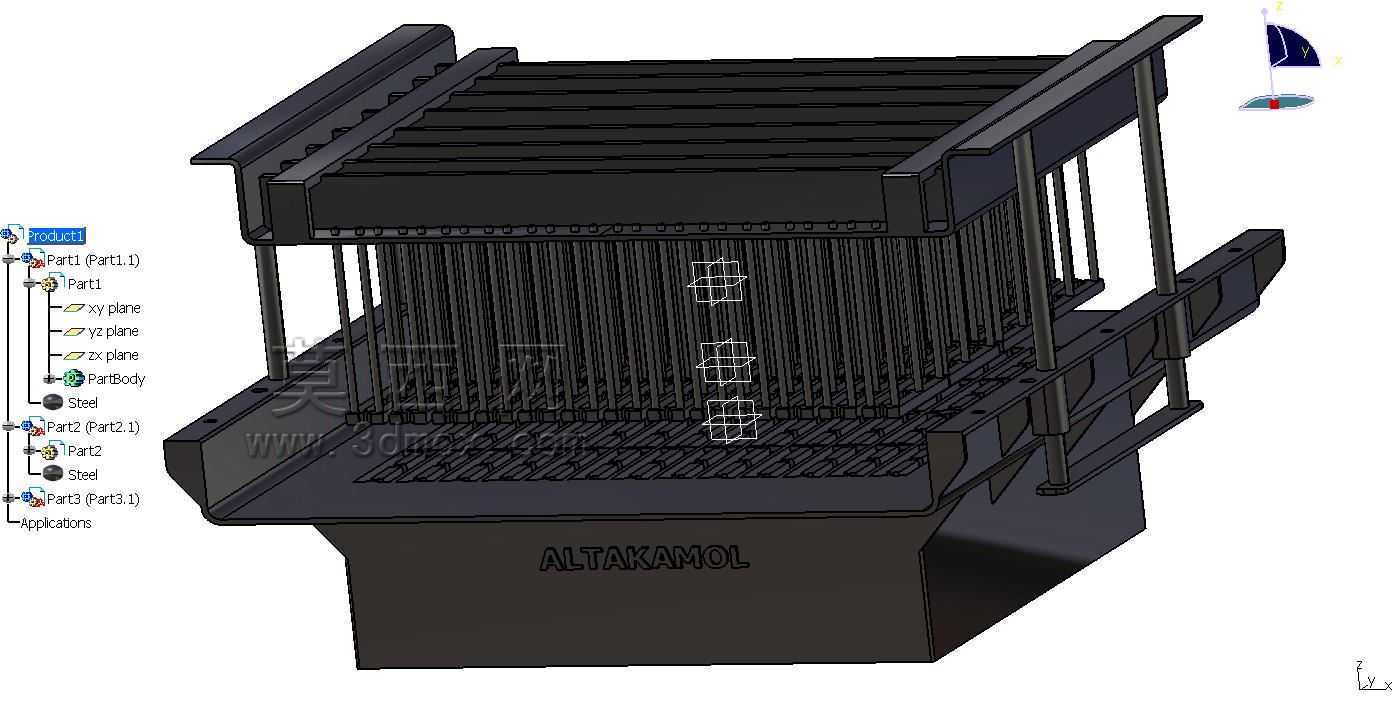

　　减少局部密实度不足的问题。上部的压合模框外围设置有四根垂直导向立柱，与底模侧边的导向套精准配合，合模过程中可保证模框与底模的同轴度偏差控制在0.2mm以内，避免压合时出现模腔错位导致的砌块飞边、缺角问题；模框顶部设置有等距排布的压肋结构，压合时可深入底模的格栅间隙，将混凝土料压实到设计密度，同时在砌块表面形成规整的防滑凹槽结构。模框侧边还设置有横向的脱模扶手结构，配合生产线的顶升机构可完成平稳脱模动作，避免脱模过程中拉扯砌块造成边角破损。设计过程中，首先根据目标砌块的产能要求确定模腔的排布数量，单模一次可成型多块标准尺寸混凝土砌块，模腔之间的壁厚经过强度校核，可承受压合时12MPa的压应力与振捣过程中的交变载荷，

　　避免长期使用出现模腔变形、壁厚磨损的问题；导向立柱的直径与安装位置经过受力验算，可承受合模时的偏载力，即使压合面存在少量料渣残留，也不会出现导向卡滞的问题。安装边界方面，底模的底部设置有与成型机工作台匹配的安装定位槽，可直接通过T型螺栓固定在设备工作台上，定位槽的位置公差按照IT7级精度设计，安装后无需反复调整即可保证与上部压头的对中度；上部模框的顶部连接位与设备的压合油缸安装座尺寸匹配，连接法兰的螺栓孔采用腰型孔设计，可在小范围内调整安装位置，补偿设备长期运行产生的安装位偏移。日常使用中，这套模具的模腔内壁做了耐磨处理，可承受混凝土骨料的长期摩擦，减少磨损带来的尺寸超差问题；导向立柱表面设置有润滑油槽，

　　定期加注润滑脂即可保证导向动作顺畅，避免立柱锈蚀卡滞。针对不同规格的砌块生产需求，这套模具的模腔部分采用模块化设计，更换对应的格栅镶块即可调整成型砌块的尺寸，无需更换整套模架，可降低生产线的工装更换成本，适配多品种小批量的砌块生产场景。在实际生产场景中，这套模具可适配普通混凝土、轻骨料混凝土等多种拌合料的成型作业，模腔的排气间隙设置在0.3mm，既可以保证压合过程中模腔内的空气顺利排出，避免砌块内部出现气孔缺陷，又不会漏浆造成混凝土料的浪费与飞边过厚的问题。
