户外 rugged 风格运动腕表结构设计

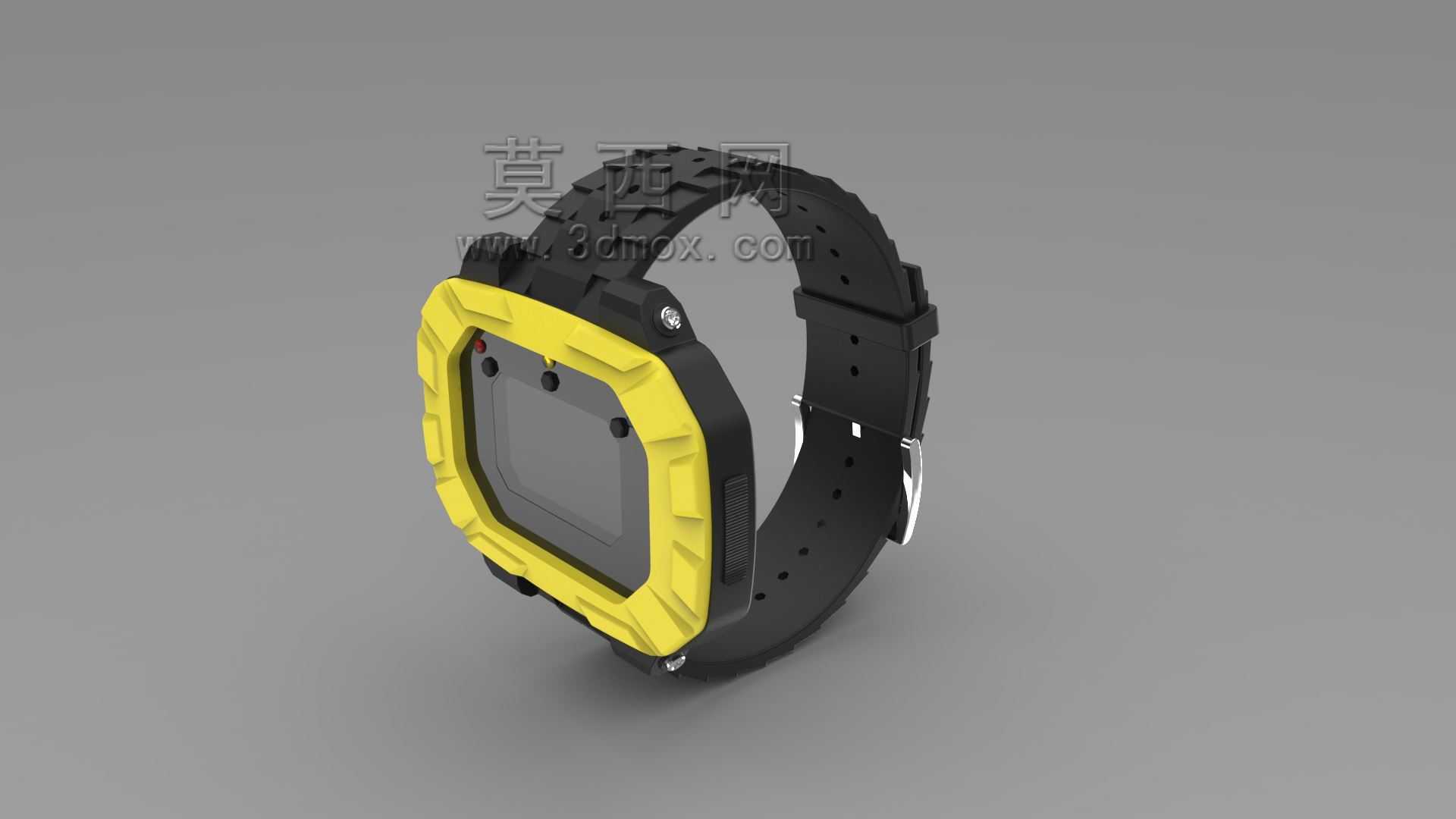

　　本次呈现的是一款面向户外极限场景打造的运动腕表三维结构设计，从结构落地的角度出发，整套设计优先考虑复杂使用环境下的可靠性，而非单纯的外观造型堆叠。先从实际应用场景说起，这类腕表主要服务于越野跑、登山、户外作业、涉水勘探等场景，使用者往往会在高湿度、多磕碰、温差大的环境中长时间佩戴，因此结构设计的第一优先级是抗冲击与密封性能，其次才是佩戴舒适度与操作便利性。

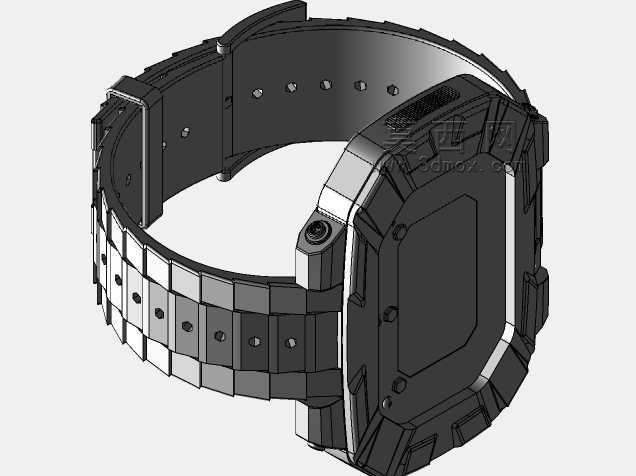

　　从功能特性来看，表壳采用多面切角的多边形强化结构，区别于常规圆形腕表的弧面壳体，这种带棱边的加强筋式壳体结构，在受到侧向撞击时，能通过棱边分散冲击力，避免冲击力直接传递到内部的机芯与显示模组，壳体上预留的多个沉头安装孔位，是用来固定表圈与底盖的密封结构，孔位周边做了局部加厚处理，避免螺丝锁附时出现壳体开裂的问题，同时孔位的沉头深度经过严格计算，保证螺丝锁附后端面不突出壳体表面，减少剐蹭风险。表壳侧面的按键区域做了内凹防护设计，按键周边有凸起的防护筋，就算腕表正面磕到岩石或者金属表面，也不会直接撞击按键，避免误触或者按键断裂的问题，侧面还预留了传感器开孔位，开孔周边做了一圈凸台，用来安装密封胶圈，保证气压、温度等传感器能够接触外界环境的同时，不会让水汽或者粉尘进入表壳内部。

　　表带部分采用的是分段式金属与复合材质结合的结构，每一节表带之间的连接销轴做了防脱设计，销轴两端有卡簧限位，避免剧烈运动时销轴窜出导致表带脱落，表带上的调节孔位均匀分布，孔位周边做了卷边强化处理，长期插拔表扣也不会出现孔位开裂、毛边的问题，表耳位置和表壳的连接采用了嵌入式的转轴结构，转轴和表壳的配合间隙控制在0.02mm以内，既保证表带能够灵活转动贴合不同粗细的手腕，又不会出现过大的旷量导致佩戴时晃荡。表扣部分采用的是双保险的按压式卡扣，卡扣的锁舌做了倒钩设计，扣合后需要按压两侧的解锁按钮才能打开，避免运动过程中意外开扣导致腕表脱落。

　　设计思路上，整套结构没有做多余的装饰性特征，所有外凸的棱边都做了R0.3到R0.5的圆角处理，避免尖锐边角划伤皮肤或者勾挂衣物，壳体的壁厚整体控制在1.2mm到1.8mm之间，在保证结构强度的前提下尽可能控制整体重量，毕竟长时间户外佩戴，过重的腕表会增加手腕负担。内部的安装腔体做了分区设计，显示模组、电池、传感器主板分别有独立的安装定位柱，定位柱的高度公差控制在±0.05mm，保证各个模组安装后不会出现窜动，各个模组之间预留了0.1mm的缓冲泡棉安装间隙，吸收跌落时的冲击能量。底盖部分设计为可拆卸结构，和表壳之间采用端面密封的方式，密封胶圈的压缩量控制在25%左右，这个压缩量既能保证IP68级别的防水防尘性能，又不会因为胶圈压缩量过大导致底盖锁附后出现变形，底盖和手腕接触的面做了微弧处理，贴合手腕的生理曲线，长时间佩戴不会出现压痕。

　　从安装边界尺寸来看，表壳整体的横向宽度控制在45mm，纵向长度控制在48mm，厚度控制在12mm，这个尺寸既能够容纳大尺寸的显示屏幕与大容量电池，又不会因为尺寸过大导致佩戴时卡手腕，表带的总长度调节范围覆盖140mm到220mm的腕围，能够适配绝大多数成年男性的手腕尺寸，表耳的间距控制在22mm，属于通用的表带更换尺寸，后期使用者可以根据需求更换不同材质的表带。整套结构的所有配合面都做了拔模角度处理，金属壳体部分适合采用粉末冶金或者CNC加工的方式生产，复合材质的表带部分适合采用注塑成型，各个零件的分型面都设置在非外观面，避免外观面出现合模线影响质感，所有的棱角位置都做了工艺倒角，方便后续的表面喷砂、阳极氧化处理，不会出现积漆或者氧化不均的问题。在实际的结构验证环节，这套设计的壳体能够承受1.5米高度自由跌落至混凝土面无开裂，密封结构能够在50米水深下保持30分钟不进水，完全满足户外极限运动的使用需求，按键的按压力度控制在3N到5N之间，戴手套也能够轻松操作，不会出现按不动或者误触的问题。
