倾斜式物料导料溜槽结构设计

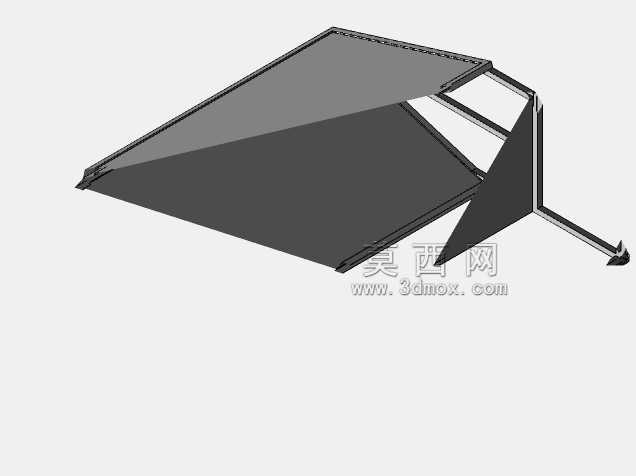

　　在散料输送、仓储卸料、生产流水线转接工位的场景里，这类倾斜导料结构是衔接上下游工序的核心构件，很多现场安装调试时出现的撒料、堵料、物料冲击磨损过快问题，本质都是前期结构设计阶段没有结合安装边界做针对性的参数校核。从结构形态来看，该构件采用三面围合的倾斜槽体搭配侧边支撑立板的形式，槽体的倾斜角度并非随意设定，需要结合所输送物料的安息角做匹配，比如输送颗粒状粮食类物料时倾角要大于物料安息角3到5度，避免物料在槽面滞留堆积，输送块状矿石类物料时则要适当放缓倾角，降低物料对槽体底部的冲击磨损速率。槽体的侧板与底板采用折弯一体成型的钣金结构，边缘处的折边既可以提升槽体整体的结构刚度，减少薄钢板在长期受物料冲击时产生的形变，

　　也能作为安装定位的基准面，方便现场与上游卸料口、下游接料设备做对位拼接。侧边的三角形支撑立板是整个结构的受力核心，它将槽体倾斜段的载荷直接传递到后方的安装固定面，设计时需要根据槽体的满载载荷计算支撑立板的厚度以及焊接位置的焊缝强度，避免长期受交变载荷出现焊缝开裂的问题。槽体尾部的框架结构是安装对接的接口位，现场安装时需要保证该框架与上游设备卸料口的密封间隙控制在5毫米以内，防止输送粉状物料时出现扬尘外溢的情况，同时框架上预留的安装孔位要做长圆孔设计，抵消现场安装时的土建误差，降低对位安装的难度。从设计思路上来说，这类导料结构不需要做复杂的曲面造型，核心是要保证槽体内壁的顺滑过渡，所有拼接位置不能出现突出的焊缝或者台阶，

　　否则很容易在这些位置形成物料卡滞，长期积累就会造成堵料故障。槽体的宽度尺寸要根据上游设备的卸料带宽做匹配，通常槽体入口宽度要比卸料带宽大100到150毫米，保证物料下落时不会撒到槽体外部，槽体从入口到出口可以做适度的收窄设计，让物料能够集中汇聚到下游接料设备的中心位置，避免偏载造成下游输送带跑偏。在安装边界的考量上，该结构的整体垂直高度、水平投影长度都需要结合现场的工位高差做调整，支撑立板的固定孔位高度要匹配现场的安装支架标高，同时要预留出一定的检修空间，方便后期对槽体磨损部位做补焊或者衬板更换。很多新手设计这类结构时容易忽略槽体底部的耐磨处理，实际上对于磨琢性较强的物料，槽体底板可以额外预留衬板安装的螺栓孔位，

　　后期可以根据磨损情况快速更换耐磨衬板，不需要整体更换槽体结构，大幅降低后期的维护成本。另外槽体两侧的挡边高度需要根据物料的下落速度、料流厚度做计算，挡边高度过低会导致物料在高速下滑时从侧边溅出，过高则会造成材料浪费、增加整体结构的自重。整个结构的焊接工艺设计上，所有与物料接触的焊缝都要做打磨处理，保证内壁光滑无毛刺，外部焊接位置可以采用间断焊的形式，在保证结构强度的前提下减少焊接变形量。
