邮票戳记压合工装装配结构三维设计

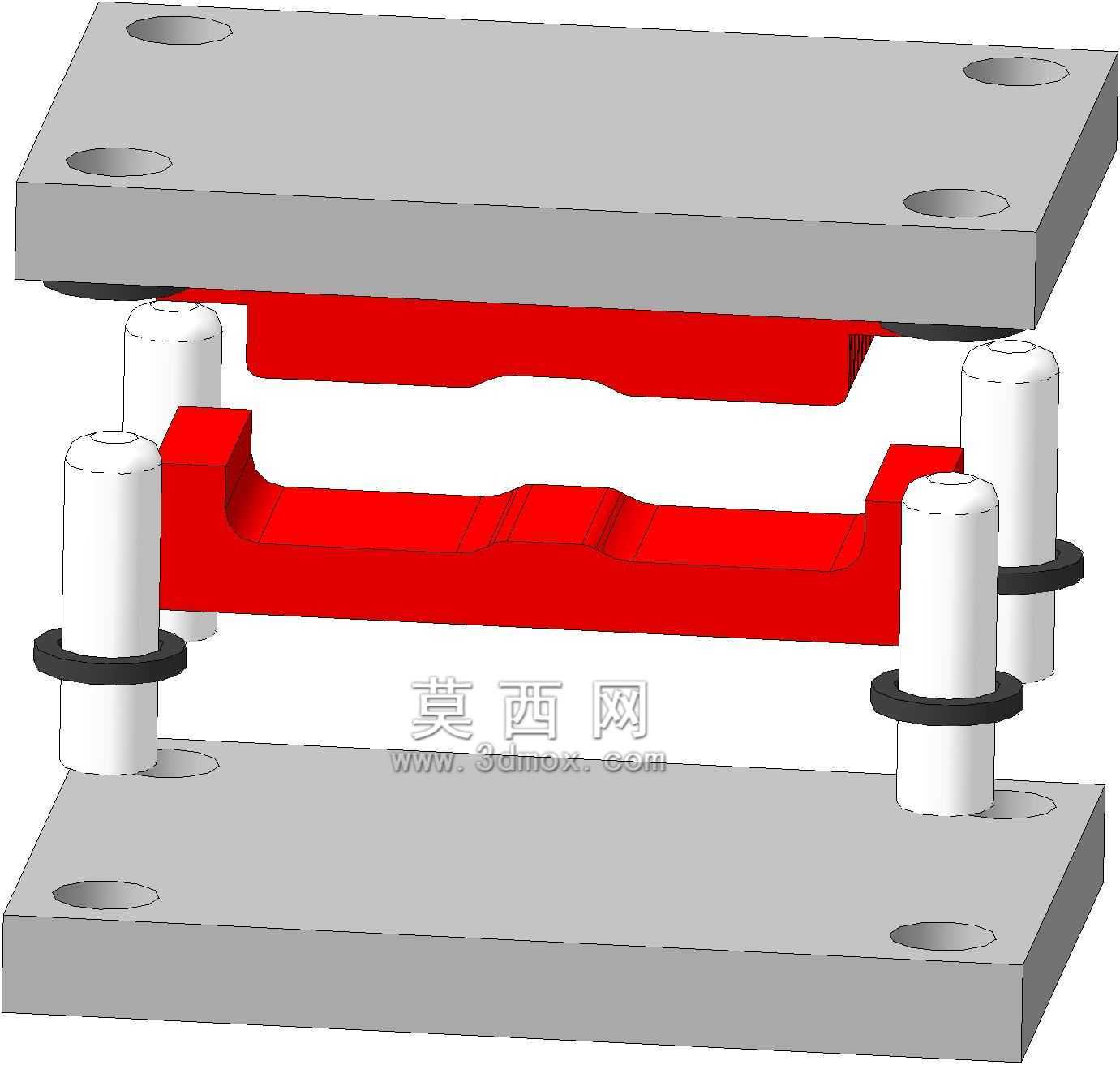

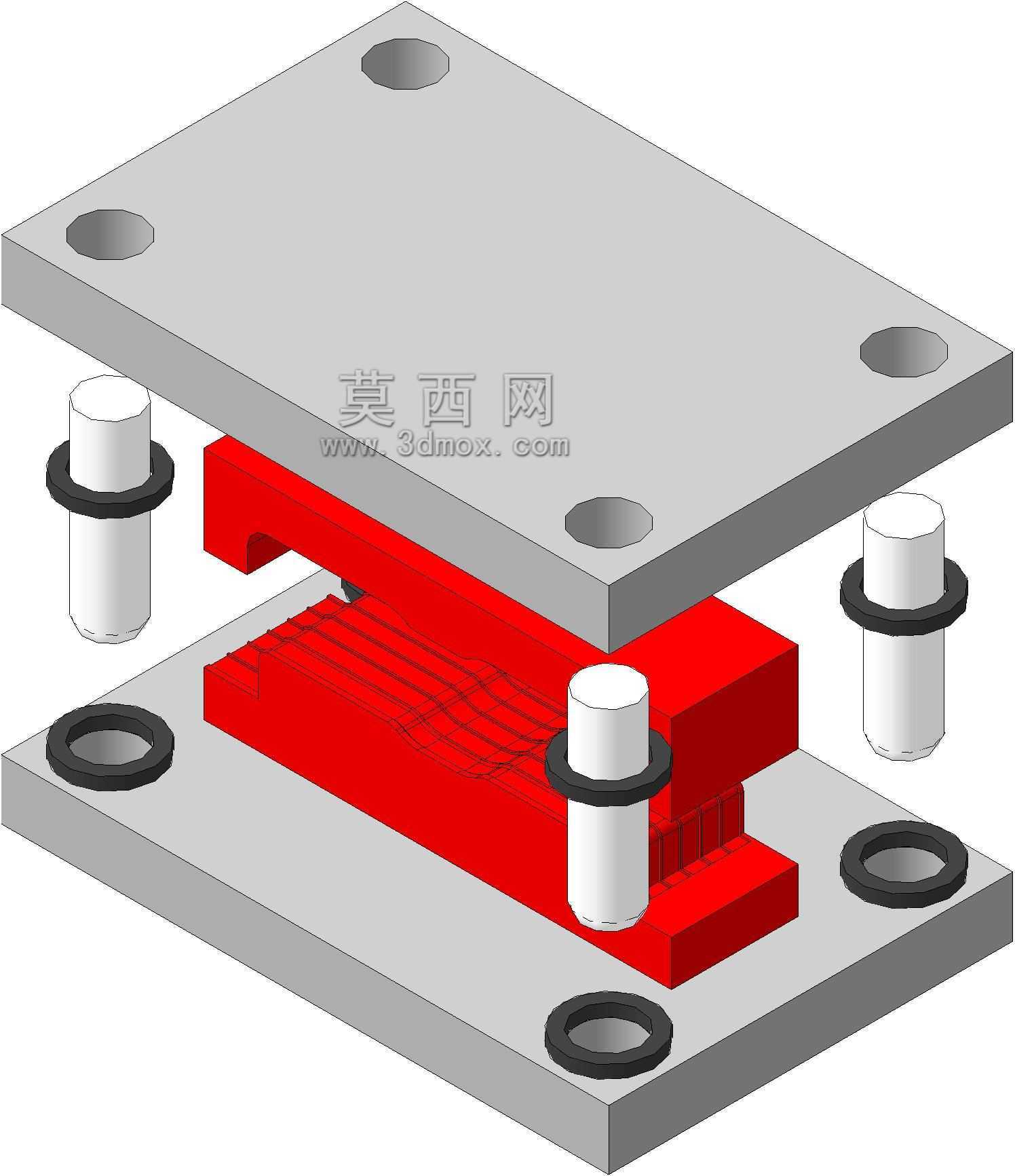

　　这套压合结构主要面向邮品戳记加盖的小型模压作业场景，在批量邮品整理、纪念戳记加盖、邮政文创产品加工环节中，可实现稳定的戳记压印动作，避免人工戳印力度不均导致的戳记模糊、偏移、漏墨等常见问题。整套结构采用上下对合的板式装配逻辑，上下安装板均为矩形平板结构，四个角位预留沉头安装孔，可直接通过螺栓固定在作业台架或者小型压合驱动端，安装孔的孔位公差按照H7级精度设计，保证装配后上下板的平行度误差控制在0.02mm以内，避免压合过程中出现偏载。上下板之间设置四根等直径导向柱，每根导向柱配套两个环形缓冲垫圈，分别布置在导向柱与上下板的接触端面位置，垫圈采用耐油丁腈橡胶材质，硬度控制在邵氏60度，既可以在合模过程中吸收刚性冲击，

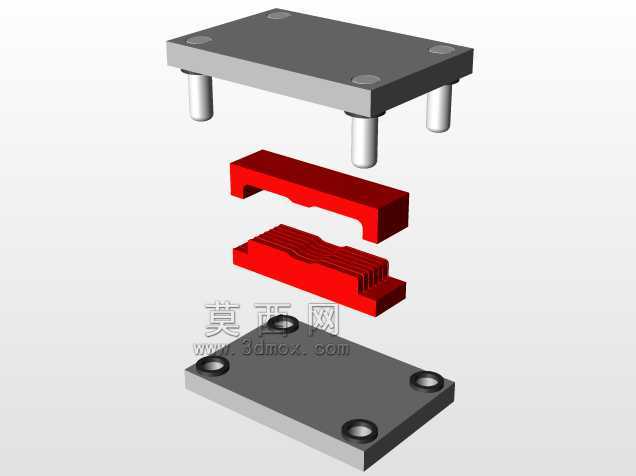

　　避免硬接触导致的板面磕碰损伤，也能限制上下板的合模极限行程，防止压合过度导致戳记破损或者印面变形。中间的红色模压组件是整套结构的核心功能件，上部为与上模板连接的固定卡槽，下部为戳记安装位，可根据不同的戳记图案规格快速更换印模组件，卡槽采用燕尾槽配合锁紧螺钉的固定方式，更换印模时无需拆解整套导向结构，仅需松开侧部锁紧螺钉即可抽出印模块，单组印模更换时间可控制在1分钟以内，适配多规格戳记的快速切换作业需求。从安装边界来看，整套结构的整体外廓尺寸适配小型桌面压合作业空间，导向柱的有效导向行程覆盖常规邮品压合所需的15mm升降范围，导向柱与安装板的配合采用间隙配合，配合间隙控制在0.01-0.015mm之间，既保证升降动作顺滑无卡滞，

　　又能控制合模时的位置偏移量，保证戳记压印位置的重复精度在0.1mm以内，满足邮品戳记的位置精度要求。在实际使用过程中，上模板可连接手动压杆或者小型气动驱动端，下模板表面可设置定位挡边，待压印的邮品或者纸张靠紧挡边定位后，驱动上模板沿导向柱下行，通过中间的模压组件将戳记清晰压印在纸面，缓冲垫圈在合模终了位置提供柔性缓冲，避免压力过大导致纸面透印或者破损。整套结构的零件加工工艺性良好，上下模板可采用45号钢铣削加工后表面发蓝处理，导向柱采用轴承钢磨削加工后表面淬火，硬度达到HRC55-60，保证长期往复运动的耐磨性能，模压组件采用铝合金材质加工，减轻运动部件重量，降低驱动所需的作用力。结构设计过程中充分考虑了日常维护的便捷性，

　　导向柱表面可定期涂抹少量润滑脂，缓冲垫圈出现老化磨损时可直接从导向柱端部抽出更换，无需拆解整套工装，大幅降低日常维护的时间成本。针对邮品压印的特殊需求，模压组件的印模安装面设置了0.5mm的深度沉台，可适配不同厚度的光敏印垫或者橡胶印垫，沉台表面加工有细密的防滑网纹，避免印垫在反复压合过程中出现移位，保证印面图案的完整性。上下板的四个边角均做了R3的圆角处理，避免操作过程中尖锐边角划伤操作人员，符合小型作业工装的安全设计要求。
