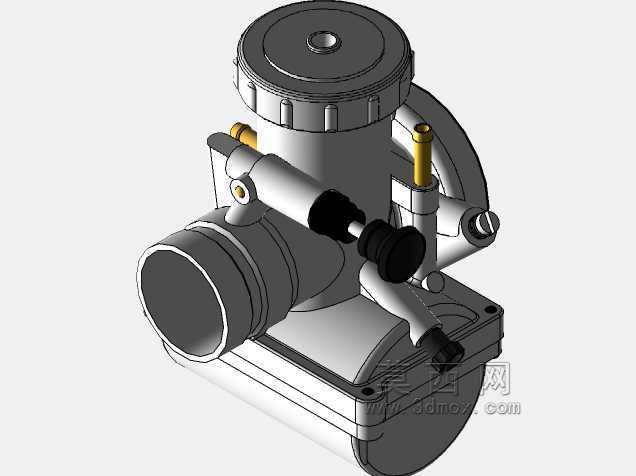

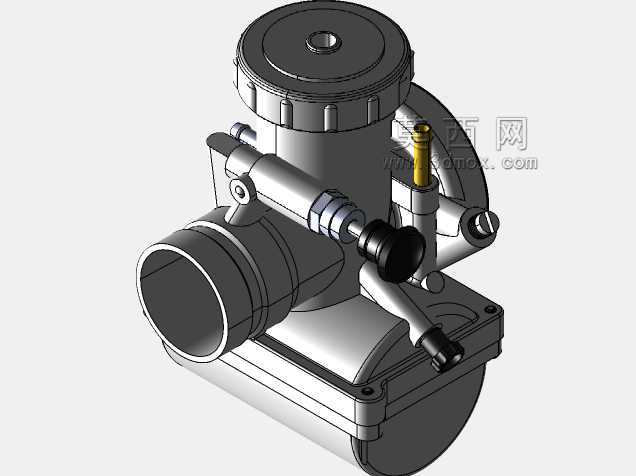

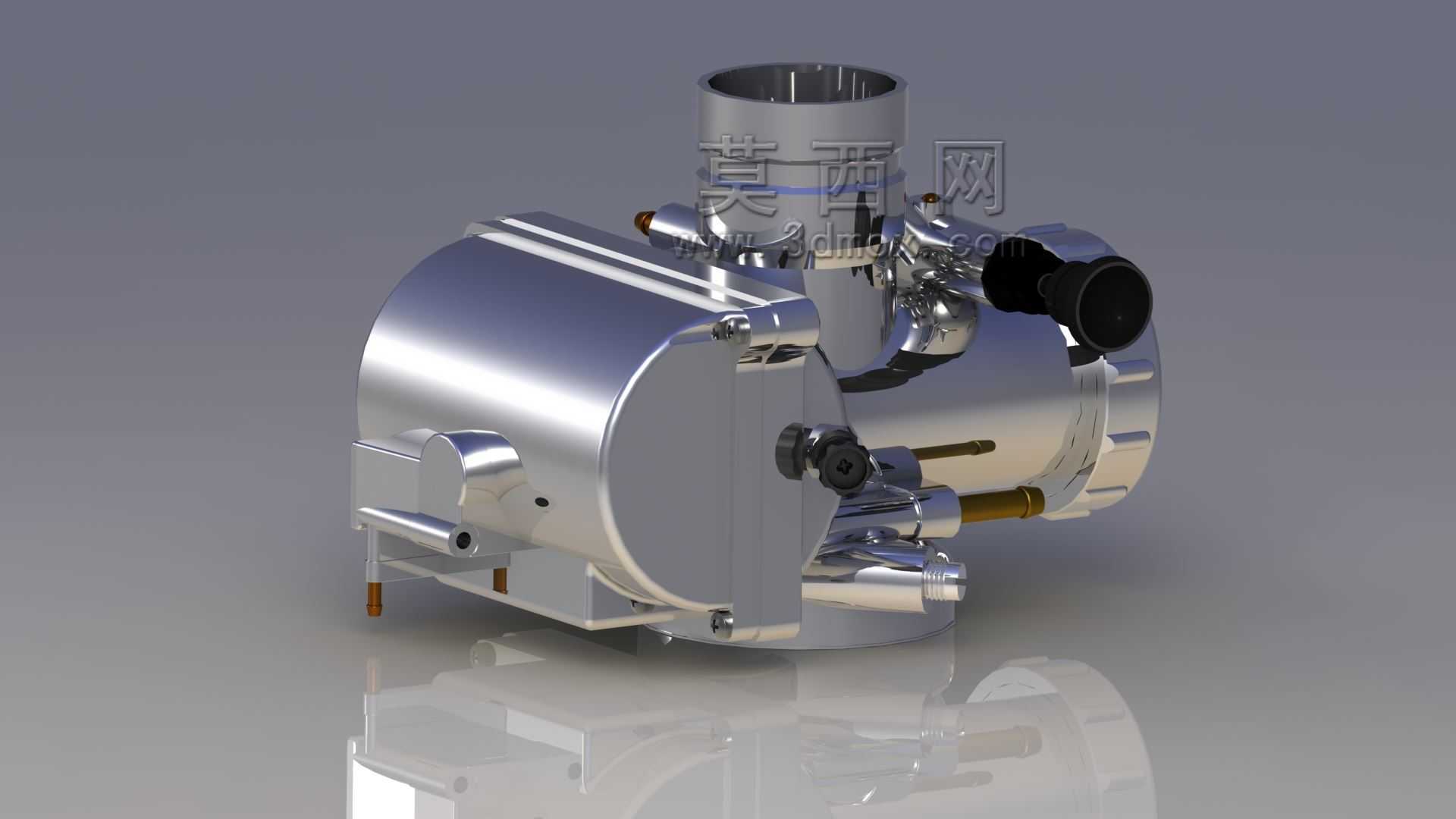

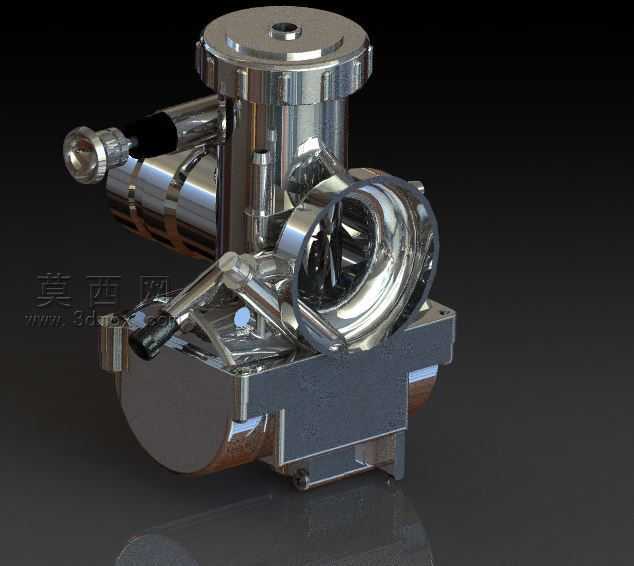

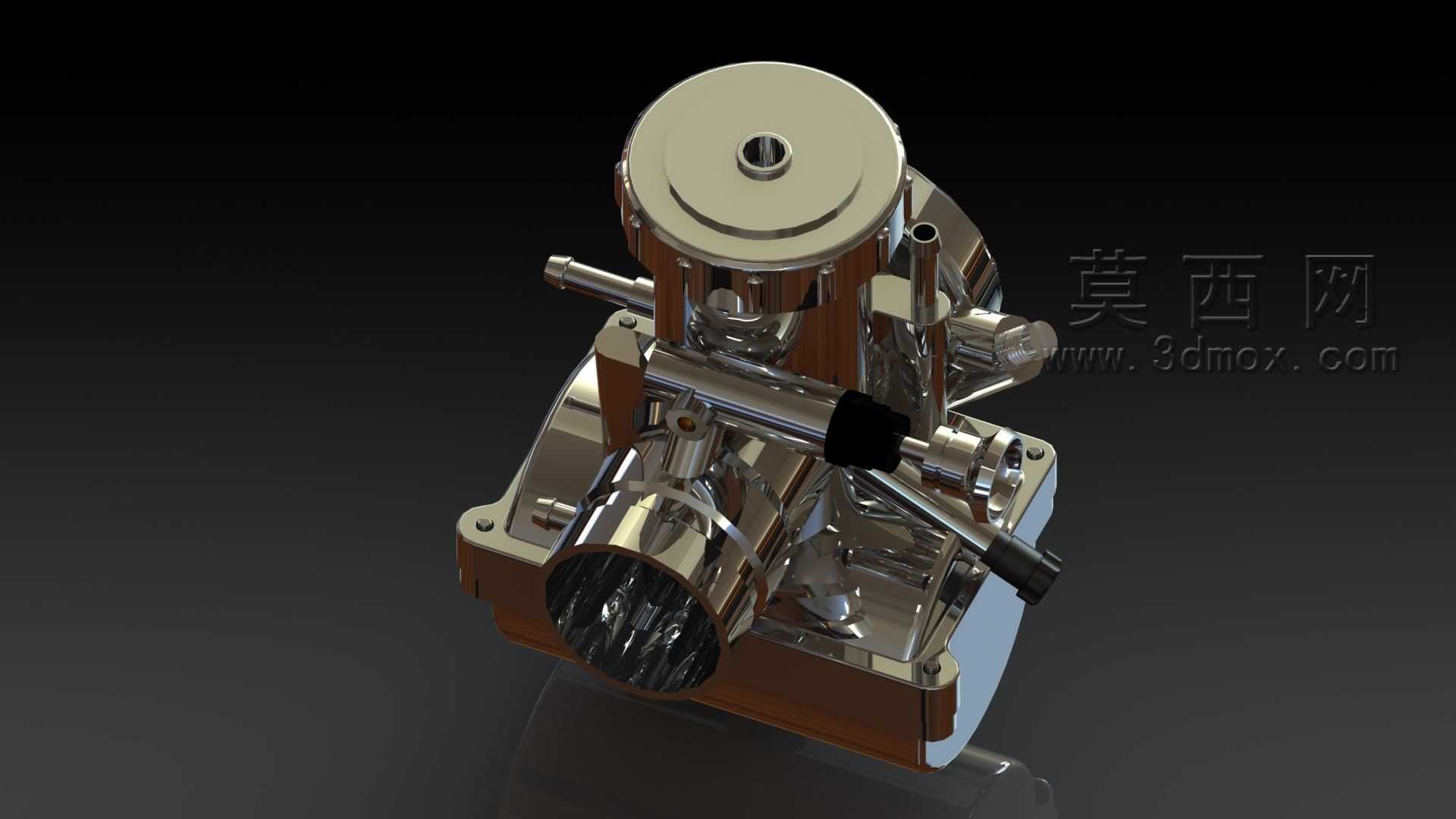

摩托车发动机用柱塞式化油器结构设计

　　在小排量单缸摩托车、通用小型汽油机的动力供给系统里，化油器是直接决定空燃比匹配精度、动力输出平顺性的核心部件，这类柱塞式化油器的适配场景覆盖了100cc到250cc排量的风冷汽油机，既用在跨骑、弯梁摩托车的动力总成上，也适配小型发电机组、园林机械的动力端，核心作用是根据发动机不同工况的进气负压，精准匹配燃油与空气的混合比例，让雾化后的油气混合物进入燃烧室完成做功，同时兼顾怠速稳定性、急加速响应性与不同海拔下的工况适配能力。从结构设计逻辑来看，这款化油器采用侧吸式柱塞节流结构，区别于传统蝶阀式化油器的进气控制方式，柱塞的上下移动直接改变进气道的通流截面积，柱塞与油针联动，油针插入主量孔的深度随柱塞提升同步变化，在小开度工况下，

　　油针锥面遮挡主量孔大部分通流面积，仅供给怠速与低速过渡所需的燃油量，避免混合气过浓导致的淹火花塞、怠速不稳问题；当柱塞提升至中大开度时，油针随之上移，主量孔通流面积逐步增大，匹配大进气量下的燃油供给需求，保证全负荷工况下的动力输出充足。整个化油器的壳体采用一体化压铸成型结构，浮子室布置在本体下方，进油口通过针阀与浮子联动控制油面高度，浮子的浮力设计经过配重匹配，能在车辆倾斜角度不超过30度的工况下维持稳定油面，避免燃油溢出或者供油中断，浮子室底部设置有放油螺钉结构，方便长期停放时排出沉积的燃油杂质，减少量孔堵塞的概率。进气端的接口采用卡箍连接结构，与空气滤清器出气口的配合直径为通用的32mm规格，安装时通过橡胶密封圈实现端面密封，

　　避免未经过滤的空气从配合间隙进入气缸造成异常磨损；出气端与发动机进气歧管采用法兰面配合，两个M6的安装螺栓孔中心距为48mm，法兰面厚度为5mm，配合耐高温橡胶垫片实现密封，能承受进气歧管侧传导的最高120度工作温度，不会出现密封失效漏气的问题。化油器侧面设置有怠速调节螺钉与混合气调节螺钉，怠速调节螺钉通过改变柱塞的最小开度来控制怠速转速，调节范围覆盖1200转到1800转的常用怠速区间，混合气调节螺钉通过改变怠速油道的通流量来微调怠速工况的空燃比，适配不同地区的海拔、气温差异带来的空气密度变化，在海拔3000米以内的区域无需更换主量孔，仅通过螺钉调节就能满足工况要求。顶部的柱塞复位弹簧采用不等节距设计，小油门开度下弹簧刚度较低，

　　油门转把的操作力矩更轻盈，频繁启停的城市骑行工况下手腕疲劳度更低，大开度下弹簧刚度提升，能避免高速行驶时柱塞因进气负压波动出现异常抖动，保证动力输出的平顺性。油针的锥度采用三段式设计，最下端的小锥度段对应小开度工况，燃油供给变化平缓，低速过渡时不会出现闯动；中间段的中等锥度对应常用的中速巡航工况，空燃比维持在经济空燃比区间，降低燃油消耗；最上端的大锥度对应全负荷工况，燃油供给量快速提升，满足急加速、大负载爬坡时的动力需求。整个化油器的外部轮廓尺寸为长112mm、宽86mm、高135mm，安装时预留的周边操作间隙不小于20mm，方便后期进行怠速调节、油针卡簧位置调整等维护操作，所有运动部件的配合间隙控制在0.02mm到0.05mm之间，既保证柱塞上下移动的顺滑性，不会出现卡滞导致的油门不回位风险，又避免间隙过大导致的漏气、燃油渗漏问题。在细节结构上，化油器的进油口采用通用的M10×1螺纹接口，适配绝大多数摩托车的燃油管规格，进油口内部设置有燃油滤网，能过滤燃油中直径大于0.1mm的杂质，避免主量孔、怠速量孔被杂质堵塞导致的供油异常；加速泵结构布置在化油器本体的侧方，当柱塞快速提升时，加速泵膜片在联动机构的驱动下产生瞬时压力，额外喷出一部分燃油，弥补急加速时因燃油惯性导致的混合气过稀问题，消除急加速时的动力迟滞感。
