卡帕克·斯克马自动化产线工位作业设备结构

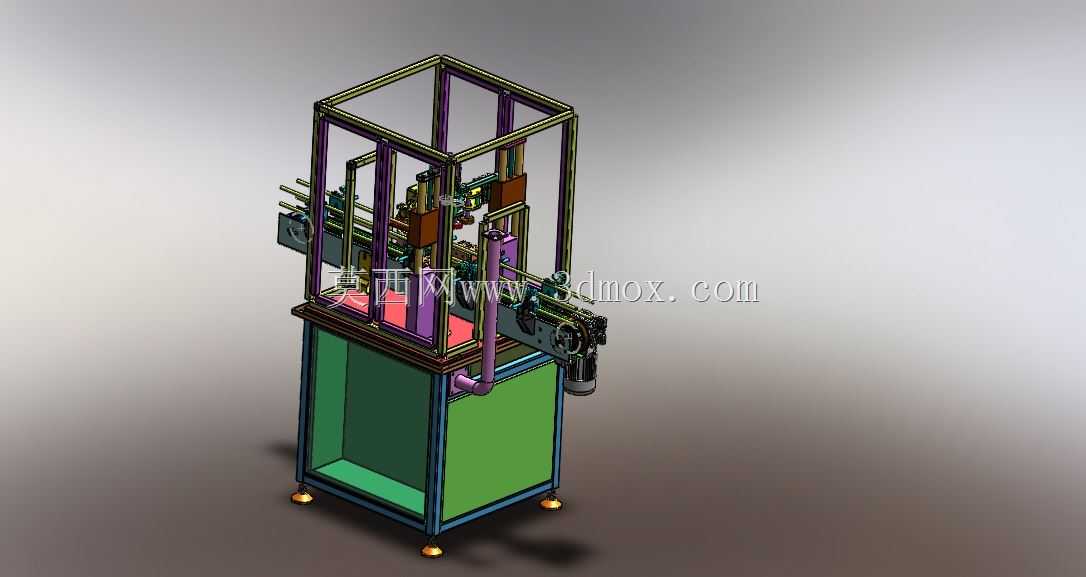

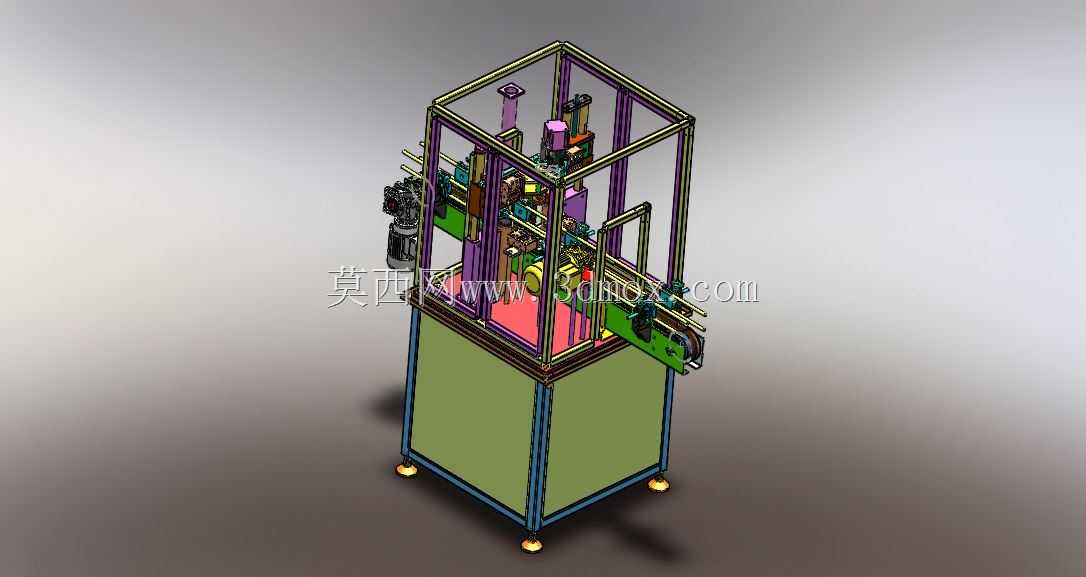

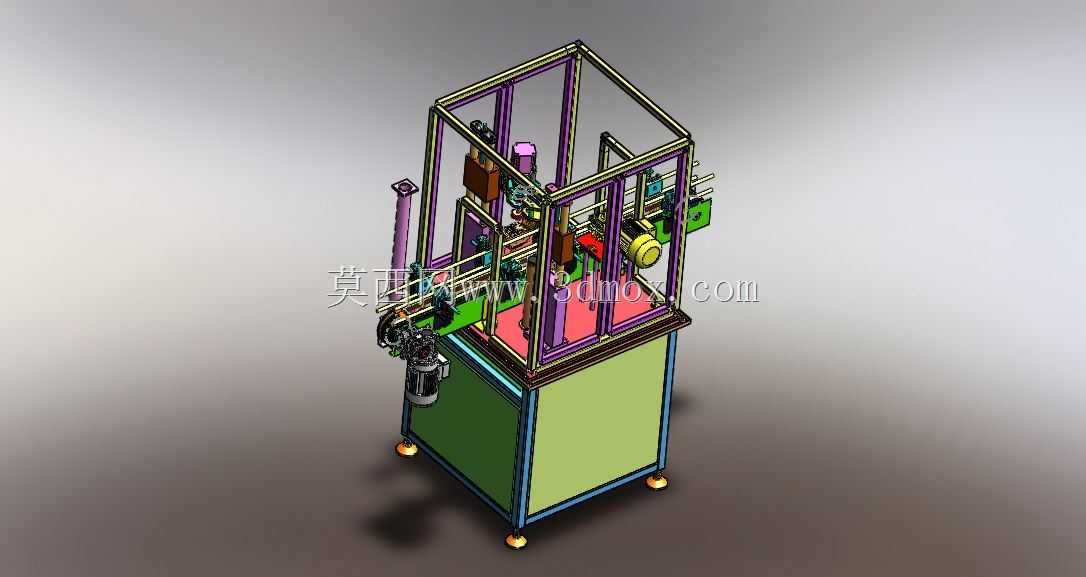

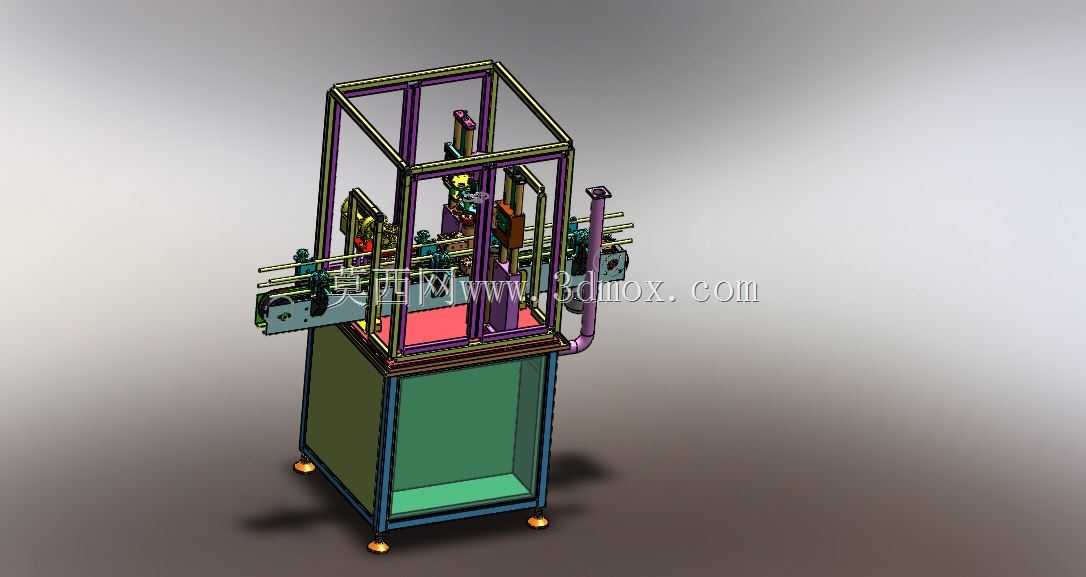

　　该设备属于离散制造产线的工位级作业单元，主要面向3C电子、小五金零部件的中段工序加工或装配场景，可直接对接前后段皮带输送线，实现工件在工位内的自动上料、定位、作业完成后自动回流到主输送线的全流程衔接，无需额外配置移栽转接机构，适配节拍在10-15秒/件的中小批量连续生产需求，在小型零部件的压装、检测、涂胶等单工序工位中应用广泛，能替代人工完成重复性高、定位精度要求一致的工位作业，降低人工操作的一致性偏差。从结构布局来看，设备采用下柜体上机罩的分层设计，底部柜体采用方管焊接框架搭配薄钢板蒙皮结构，既作为整台设备的承力基座，内部预留的空腔可容纳气动三联件、电磁阀组、IO接线端子排等辅助元器件，柜体底部配置四个可调脚杯，

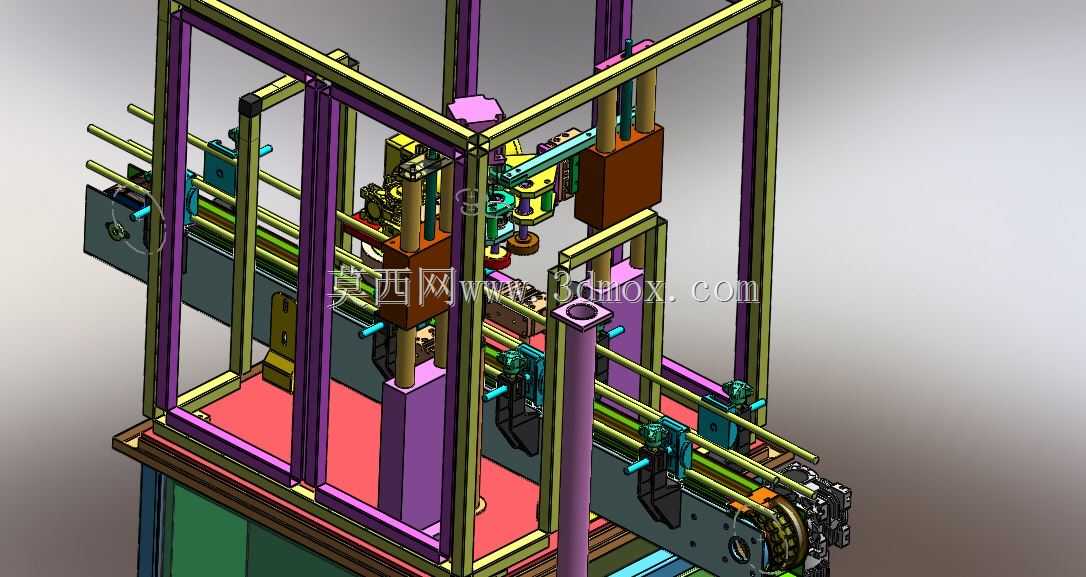

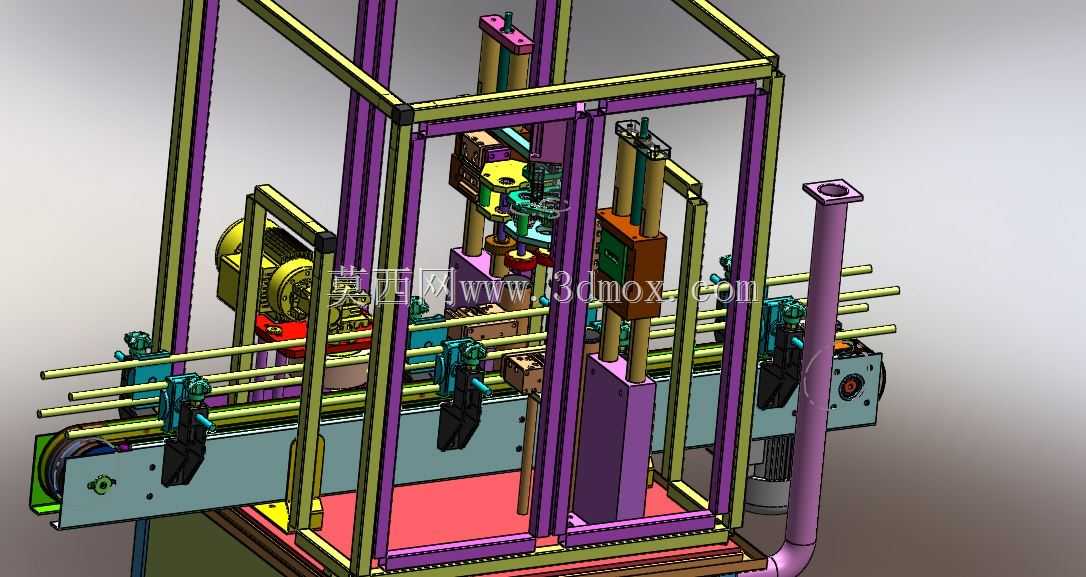

　　可在安装时调整整台设备的水平度，抵消地面不平整带来的机架形变，脚杯调节行程预留30mm，适配多数车间环氧地坪的安装平整度要求，整台设备的安装占地边界控制在长800mm、宽600mm、高1600mm范围内，可直接嵌入标准节距的皮带输送线空位，无需对原有产线的主线体进行大规模改造。上部的作业区域采用铝型材搭建的防护框架，框架四周预留有机玻璃安装槽位，可加装透明防护板隔离作业区域与外部人员通道，避免作业过程中工件飞溅、机构运动误触带来的安全隐患，框架顶部预留了安装静电消除器、工位照明灯具的安装位，可根据实际工序需求灵活加装附属配件。输送机构采用窄型皮带输送线直接贯穿设备中部，皮带宽度适配100mm以内的小型工件载具，

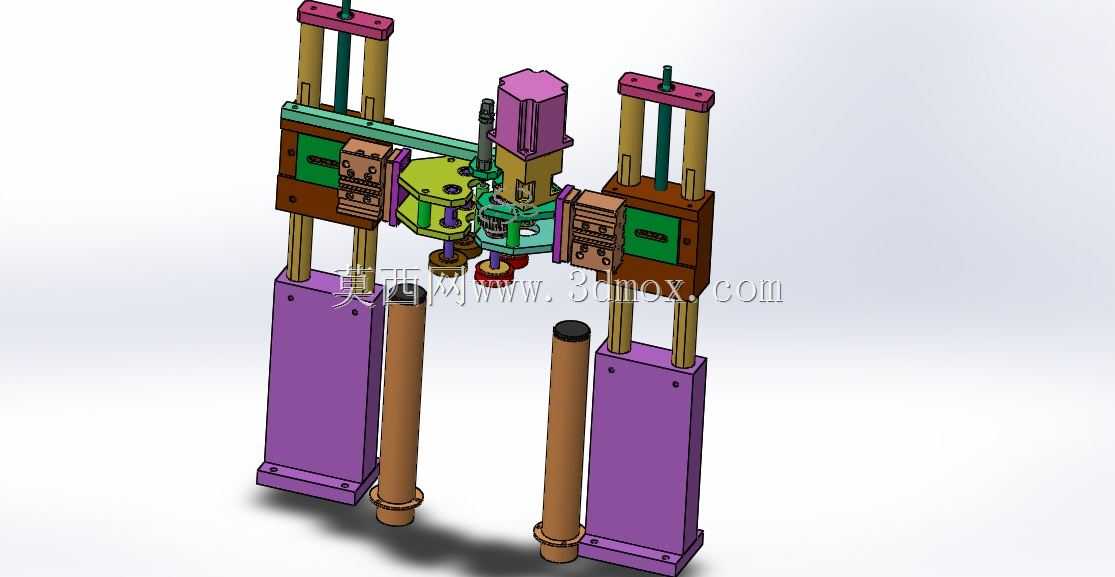

　　输送线两侧配置可调节导向条，可根据载具的实际宽度调整导向间距，避免载具输送过程中出现偏斜卡滞；输送线进入设备作业位的位置设置了阻挡气缸机构，当载具流动到作业位置时，阻挡气缸伸出将载具截停，同时两侧的定位销顶升机构伸出，插入载具底部的定位销孔内，将载具的重复定位精度控制在±0.1mm范围内，满足压装、检测等工序的定位精度要求。设备中部的执行模组采用双立柱升降结构搭配水平移栽滑台，可根据实际工序需求更换末端执行夹具，比如更换压装头完成小零件的压合作业，更换吸盘夹具完成工件的移栽翻面，更换涂胶阀完成工件表面的定点涂胶作业，模组的运动行程覆盖整个载具的作业范围，升降行程预留200mm，水平移栽行程预留300mm，

　　可覆盖载具上4个工位的作业位置，适配多工件同步作业的需求。设计过程中优先考虑了设备的维护便捷性，所有气动管路、传感器线缆均通过铝型材的内置线槽走线，外部无裸露管线，既避免管线被运动机构剐蹭损坏，也能减少设备表面积灰的清理难度；下柜体的柜门采用快拆铰链搭配磁吸门锁，日常维护时可快速打开柜门调整气路压力、更换电磁阀或者排查接线故障，无需拆解外部的防护结构。设备的气动系统全部采用快插接头连接，后续更换气缸、调整气路时无需重新攻丝套丝，可大幅缩短维护停机时间；所有运动模组的滑轨、丝杆部位均预留了油嘴位置，可在不拆解防护结构的情况下完成定期润滑保养，适配工厂设备日常点检维护的操作习惯。从安装适配性来看，设备的主线对接高度与行业通用的750mm皮带线高度保持一致，进线端和出线端的输送面高度差控制在±2mm以内，对接时只需调整脚杯高度即可与原有线体顺畅衔接，无需额外配置过渡板或者提升移栽机构；设备的总重量控制在120kg以内，无需做特殊的地面承重加固，普通车间地坪即可满足安装承重要求，适合现有产线的升级改造工位快速部署，也可作为独立作业单元搭配人工上料台使用，适配小批量试生产的柔性作业需求。
