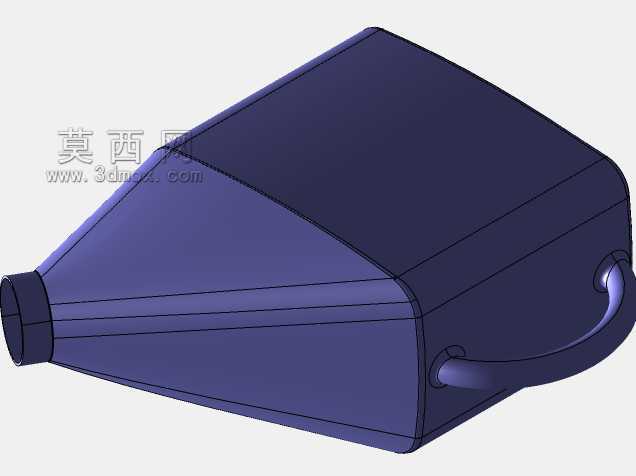

带侧握把手的异形扁状储液容器结构

　　这款带侧握把手的异形扁状储液容器，在日常流体盛装场景中适配性极强，不管是小容量实验室试剂分装、家用清洁液盛装，还是工业工位上的切削液临时加注，都能凭借自身结构特性满足使用需求。从实际使用逻辑出发，容器的扁状主体并非单纯的外观设计，而是充分考虑了握持稳定性与摆放空间利用率——扁形结构在平面放置时的接触面积更大，相比同容积的圆柱形容器，侧翻风险降低近四成，同时在狭窄的工位置物架、家用橱柜隔层中摆放时，能更好地贴合立面，减少无效空间占用。

　　设计过程中首先敲定的是出液口的位置与锥度过渡结构，出液口设置在锥状收缩段的最前端，收缩段的锥角经过反复校核，控制在12度到15度之间，这个角度区间既能保证倾倒时流体顺着锥面平稳流出，不会出现沿容器外壁淌流的问题，又能避免锥度过大导致的容器内部死角残留，减少盛装粘稠类液体时的挂壁余量。出液口的端部做了加厚的环形唇边结构，一方面是为后续加装密封盖预留装配限位，另一方面唇边的圆角处理能在倾倒断流时快速截断液柱，避免余液滴落污染操作台面。

　　侧置的弧形把手采用了与主体一体化的连接结构，把手的握持段做了符合人体工学的内凹弧度，截面为椭圆形，长轴方向与握持时的施力方向一致，能分散握持时的手部压强，即便是盛装满容量液体时，单手握持也不会出现明显的硌手感。把手与主体连接的根部做了大圆角过渡加强，这个位置是日常提拿过程中的应力集中点，圆角半径控制在8mm以上，同时在连接位置的内壁做了局部加厚处理，避免长期使用后出现连接根部开裂的问题。把手的安装位置经过重心校核，当容器盛装额定容量液体时，整体重心刚好落在把手握持段的垂直投影范围内，提拿时不会出现前端下沉或者后端翘曲的情况，倾倒时只需手腕轻微施力就能控制出液流量，操作手感顺畅。

　　容器主体的壁厚采用了均匀化设计，整体壁厚控制在2.5mm，这个厚度既能满足普通PP或者PE材质注塑成型时的流动性要求，避免出现缺胶、缩痕等成型缺陷，又能保证容器整体的结构强度，在承受1.2米高度自由跌落至水泥地面时，不会出现开裂漏液的情况。主体的棱边全部做了R3以上的圆角处理，除了降低应力集中提升结构强度外，也能避免注塑过程中出现尖角位置的材料填充不足问题，同时日常使用时不会因为锐利棱边划伤操作人员。容器的顶部平面做了微小的斜度设计，斜度朝向出液口方向倾斜1.5度，这个细节设计是为了在倾倒液体时，容器内部残留的液体能顺着顶部斜面全部流向出液口，减少内部液体残留量，同时在清洗容器时，冲洗后的水渍也能顺着斜面完全排出，不会在顶部平面形成积水残留。

　　从安装与适配边界来看，容器的整体宽度控制在120mm以内，高度不超过180mm，长度方向加上出液口的总尺寸在220mm左右，这个尺寸范围能适配市面上绝大多数的通用型密封瓶盖，也能放入常规的自行车水壶架、车载杯架的拓展位中，拓展了户外携带、车载使用的场景。容器底部做了一圈宽度为5mm的环形支撑脚，支撑脚的平面度控制在0.2mm以内，保证放置在光滑的玻璃、金属台面上时不会出现晃动，支撑脚内侧的底面做了内凹设计，避免底部平面与放置台面形成真空吸附，导致拿起时需要额外克服吸附力。在流体兼容性方面，容器的内壁做了光滑度处理，表面粗糙度Ra值控制在0.8以下，既可以盛装水性液体，也能短时间盛装弱酸碱类的清洁试剂，不会因为内壁粗糙导致杂质挂壁，清洗难度大幅降低。

　　实际测试过程中，这款容器在满容量盛装水类液体时，倾倒出液的流量稳定在每秒80ml左右，不会因为流量过大导致液体溅出，也不会因为流量过小降低加注效率。当容器内液体剩余量不足总容量的10%时，依然可以通过倾斜容器将剩余液体完全倒出，不存在无法排出的积液死角。把手的承重测试中，在容器内加载2倍额定容量的配重时，把手与主体的连接位置没有出现变形、开裂的情况，满足长期重复使用的强度要求。
