带弧形顶面六槽圆形端盖结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:373435
  • 带弧形顶面六槽圆形端盖结构设计
  • 带弧形顶面六槽圆形端盖结构设计

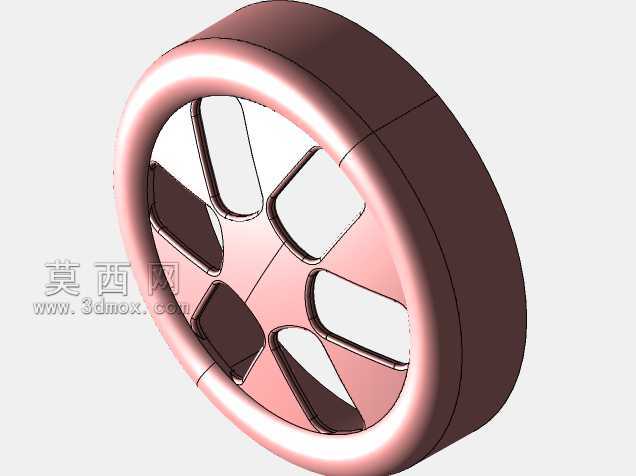

  在流体输送、动力循环类设备的腔体端部,这类带弧形顶面的槽型圆形端盖是十分常见的密封与导流构件,日常在化工流体管路、发动机循环腔体、换热设备端部都能见到它的应用场景,它的核心作用是封闭腔体端部,同时配合内部流道完成介质的回流导向,避免介质在腔体端部形成紊流、滞流,影响整个循环系统的运行效率。

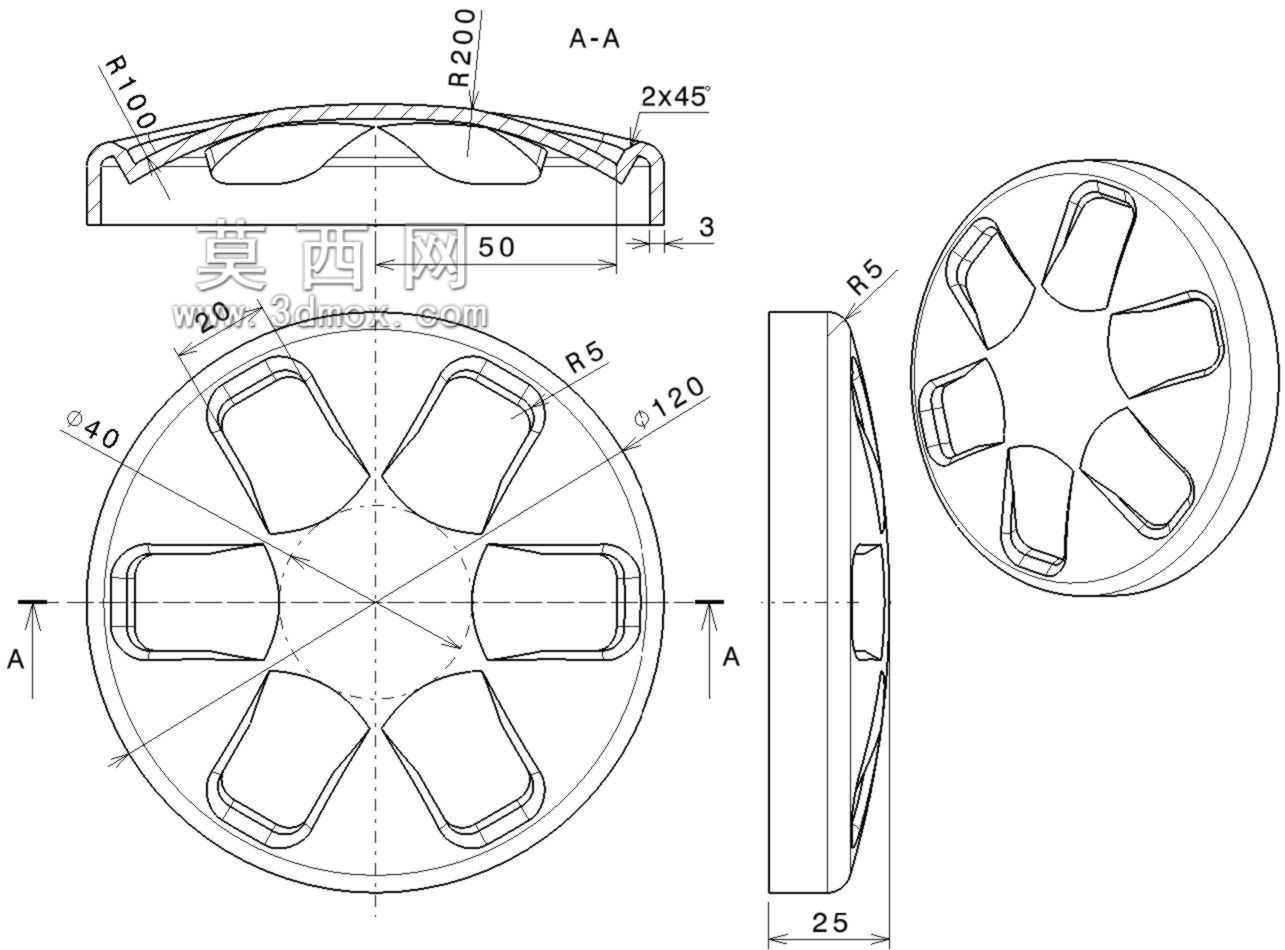

  从实际使用的工况来看,这类端盖需要承受一定的腔体内部压力,同时还要耐受循环介质的长期冲刷,因此在结构设计上首先要兼顾强度与流道顺滑性。本次设计的端盖整体为圆形结构,主体外径为120mm,整体轴向厚度为50mm,安装边厚度为3mm,安装边位置设置了2×45°的倒角,既可以去除加工毛刺,也能在安装时起到导向作用,避免装配时刮伤配合面的密封件。端盖顶面采用双圆弧过渡设计,外侧圆弧半径为R100,内侧圆弧半径为R200,这种弧形顶面并非单纯的造型设计,而是为了让回流的介质能够顺着弧面顺滑改变流向,减少介质冲击端盖产生的振动与噪音,同时弧面结构相比平面结构拥有更好的承压能力,在同等壁厚条件下能承受更高的内部压力,降低端盖受压变形的风险。

  端盖朝向腔体内部的端面上均匀分布了六个弧形通槽,每个槽的边角都做了R5的圆角处理,避免应力集中,这些槽是介质回流的主要通道,六个槽沿圆周均布的设计可以让回流介质在整个圆周方向上均匀分布,不会出现局部流量过大、局部滞流的问题,保证整个腔体截面的介质流速均匀。端盖的侧边厚度为40mm,足够的侧边厚度可以保证端盖与腔体筒壁配合时的接触面积,提升配合的稳定性,同时侧边也可以根据实际安装需求加工密封槽、安装孔等结构,适配不同的连接方式。

  在设计思路上,首先是确定安装边界:端盖的配合外径为120mm,需要适配内径120mm的圆形腔体,安装边的3mm厚度是为了匹配腔体端部的止口尺寸,保证装配后端盖端面与腔体端面齐平,不会出现突出或凹陷的情况。其次是流道设计,六个均布的弧形槽的过流面积经过核算,能够满足额定流量下的介质通过需求,槽边的R5圆角一方面是避免加工时的应力集中,防止端盖在长期受压、受振动的情况下出现裂纹,另一方面也能减少介质流经槽边时的阻力,降低流阻损失。顶面的双圆弧设计经过流道仿真验证,相比平面端盖,介质在端盖位置的转向阻力降低了近三成,同时端盖中心位置不会出现介质滞留的死区,避免介质中的杂质在端盖中心沉积,长期使用后影响流道通畅。

  从加工与装配的角度来看,这类端盖可以采用铸造后机加工的方式生产,也可以采用棒料直接数控加工,所有的圆角、倒角设计都符合常规机加工的工艺要求,不需要特殊的刀具或工装就能完成加工。装配时,端盖的侧边与腔体筒壁采用间隙配合,安装边与腔体端部之间可以加装密封垫片,通过螺栓或者卡箍压紧即可完成固定,安装拆卸都十分便捷,后期维护时不需要复杂的工具就能完成端盖的更换与清理。在实际使用中,这类端盖不仅起到封闭腔体的作用,还参与到介质的导流过程中,是循环系统中不可缺少的零部件,它的结构合理性直接影响到整个系统的流阻、噪音以及运行稳定性,因此在设计时每一处尺寸、每一个圆角都需要结合实际工况的流量、压力参数来确定,不能随意更改弧面半径与槽的尺寸参数,否则很容易出现流阻过大、端盖变形、密封失效等问题。
