汽车部件用带安装法兰密封防护端盖结构

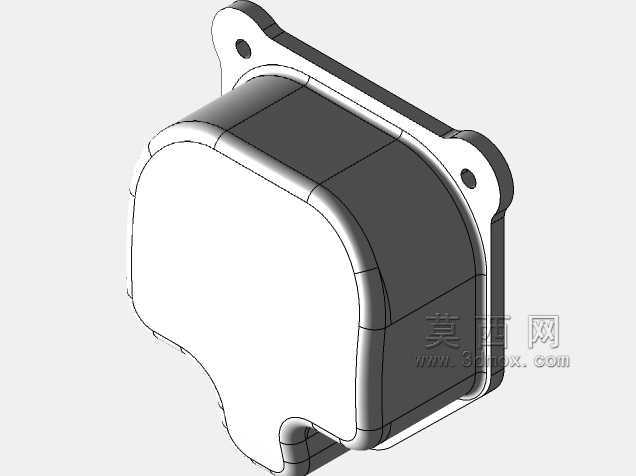

　　在汽车整车零部件的配套防护结构设计中，这类带安装法兰的遮蔽端盖是应用频次极高的功能件，主要承担车载各功能模块的端口封闭、内部组件防护作用，覆盖动力舱周边附属部件、底盘电控模块壳体、车身附属功能单元等多个安装位置，能够在车辆全生命周期的复杂运行工况下，隔绝外界泥水、粉尘、油污侵入部件内部，避免内部精密配合件出现磨粒磨损、电路短路、润滑介质流失等失效问题。从结构设计逻辑来看，该端盖采用一体成型的盒式腔体结构，主体轮廓匹配被封闭部件的端口外形，一侧设置向外延伸的安装法兰边，法兰边上预留两个对称布置的安装过孔，可直接通过螺栓与被连接件的端面实现刚性固定，安装时无需额外设计转接支架，能够有效压缩装配工序的工时消耗，

　　适配整车流水线的快装作业要求。腔体边缘做了连续的圆角过渡处理，一方面是为了规避注塑或压铸成型过程中的应力集中问题，降低成型后零件出现翘曲、开裂的不良率，另一方面圆角结构能够避免装配过程中锐边割伤操作人员，同时减少车辆运行振动过程中与周边管线发生干涉时的管线磨损风险。端盖的腔体深度完全匹配被封闭部件的突出端尺寸，安装后端面与被连接件端面完全贴合，可在配合面加装密封垫片实现IP6级以上的防护等级，满足车辆底盘、动力舱等飞溅水环境下的使用要求。从安装边界来看，法兰边的外伸尺寸经过严格校核，两个安装孔的中心距与被连接件的预装螺纹孔中心距完全一致，安装后法兰边不会超出被连接件的安装面轮廓，不会占用周边部件的布置空间，

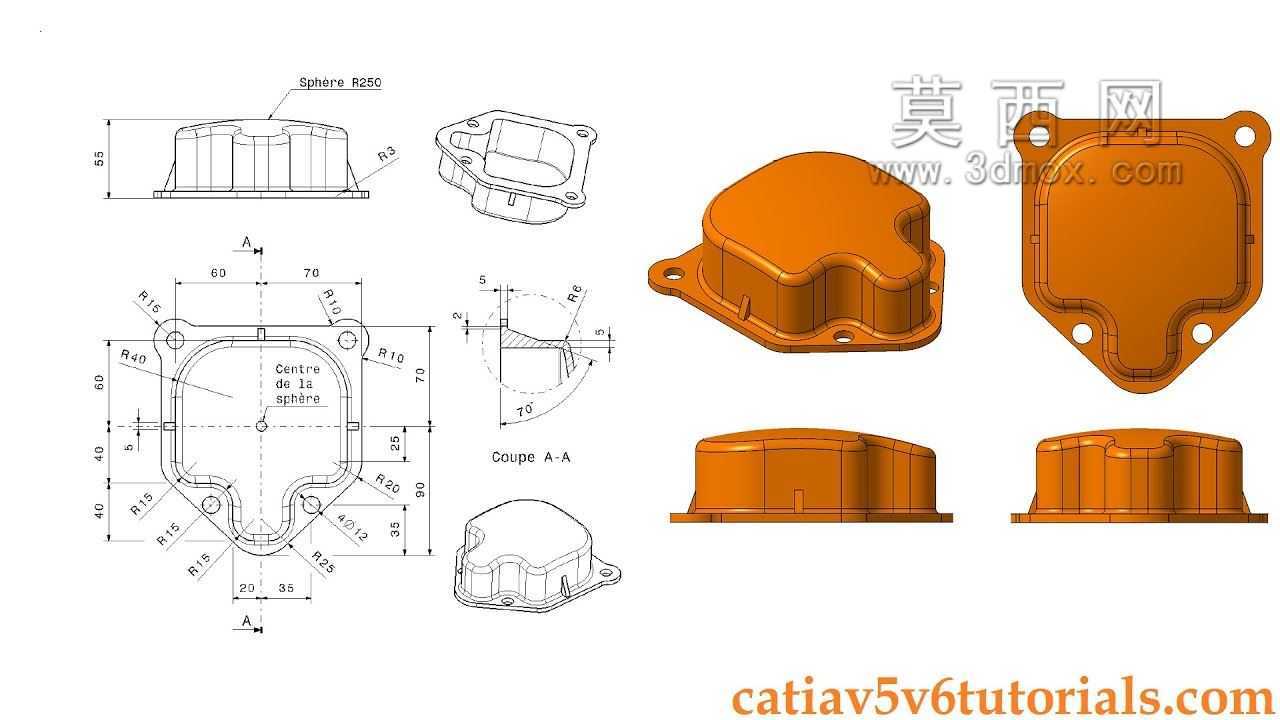

　　能够适配紧凑的车载安装空间。端盖侧壁设置的局部凸起结构，是为了避让被封闭部件端面上的突出接线柱或定位凸台，避免装配时出现干涉顶死的问题，同时该凸起结构也能提升端盖整体的结构刚度，降低薄壁腔体在受外力挤压时的变形量，保证密封配合面的平面度始终处于设计允许范围内。在实际选型应用中，这类端盖可根据使用场景的不同匹配不同的材质，常温常规环境下可采用改性PP材质实现轻量化与成本控制，动力舱周边高温区域则可采用PA66加玻纤材质提升耐温与抗老化性能，所有尺寸标注均以毫米为单位，建模过程中完全遵循机械设计的公差配合要求，安装孔的孔径预留了足够的螺栓装配间隙，配合面的平面度公差控制在0.2mm以内，能够保证批量生产时的装配互换性，

　　无需针对单件进行修配调整。不同于普通的平面盖板，该端盖的腔体式结构能够在不增加整体安装占用空间的前提下，为部件端部的突出结构提供充足的容纳空间，同时腔体结构本身的抗冲击性能优于平板结构，在车辆行驶过程中遭遇碎石飞溅、轻微磕碰时，能够吸收部分冲击能量，避免冲击力直接传递到内部被保护部件上。设计过程中还充分考虑了零件的成型工艺性，所有侧壁均设计了符合工艺要求的拔模斜度，没有出现倒扣、壁厚突变等不利于成型的结构，无论是采用注塑成型还是压铸工艺，都能够实现快速批量生产，零件成型后仅需去除飞边即可投入装配，无需额外的机加工序，能够有效控制零件的生产制造成本。在整车的零部件匹配过程中，这类端盖的通用性较强，仅需调整法兰安装孔的位置与腔体内部轮廓，即可适配不同规格的车载部件端口封闭需求，建模时的参数化设计逻辑也为后续的衍生型号改型提供了便利，设计人员仅需调整对应的尺寸参数即可快速生成适配不同部件的端盖模型，大幅缩短同类型零件的设计开发周期。
