带安装支耳的轴类连接轮毂结构设计

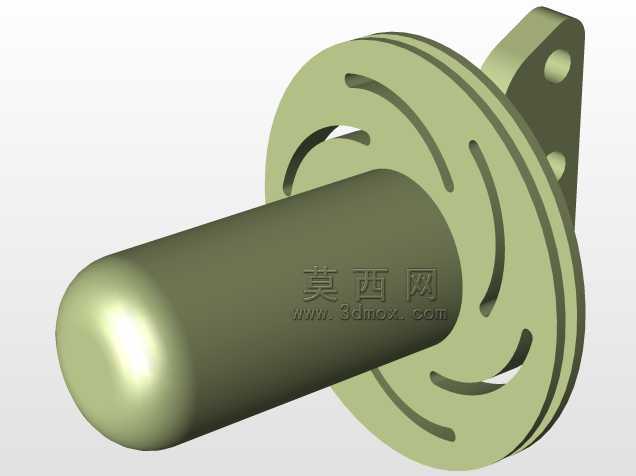

　　在常规的动力传递与部件连接场景中，这类带侧装支耳的轮毂结构常被用于需要同时完成轴系扭矩传递、部件径向定位以及轴向辅助固定的工位，区别于普通平键连接的光面轮毂，该结构在圆盘端集成了带双安装孔的支耳结构，可直接通过紧固件与相邻的机架或功能部件完成硬连接，省去额外设计转接支架的工序，在紧凑安装空间的小型传动模组、轻工设备的动力输出端、小型输送线的辊筒端部连接场景中适配性极强。从结构功能来看，前端的圆头轴段并非用于传递大扭矩，更多是作为导向与承载定位段，装配时可先将该轴段穿入对应部件的定位孔内完成预定位，避免后续螺栓紧固时部件出现错位偏移，轴段表面做了圆弧收头处理，能有效降低装配时的对位难度，即使安装孔存在小幅的位置度公差，

　　也能借助圆弧面的导向作用顺利滑入装配位，减少装配过程中的卡滞问题。中间的圆盘法兰部分开设有多道弧形通槽，这类槽道并非减重设计这么简单，一方面可以在轮毂与对接部件端面贴合时，容纳接触面间残留的微小加工凸起、装配时带入的细小杂质，避免硬杂质垫在结合面之间导致连接贴合度不足，引发运转时的振动异响；另一方面弧形槽的走向与轮毂受扭转时的应力流线方向匹配，不会过多削弱法兰盘的结构强度，同时还能在一定程度上补偿热胀冷缩带来的尺寸形变，当设备在温差变化较大的工况下运转时，槽道预留的形变空间可避免法兰盘因热应力出现翘曲变形。侧置的安装支耳与圆盘法兰为一体化结构，两个安装孔的中心连线与轴段轴线保持平行，孔位做了沉台设计，

　　紧固螺栓安装后头部不会突出支耳表面，避免与周边运动部件发生干涉，支耳与圆盘的衔接位置做了大圆角过渡处理，可分散支耳承受的侧向载荷，避免应力集中导致的连接部位断裂，在实际选型适配时，需要重点关注轴段的外径与长度尺寸，确保其与对接部件的定位孔深度、孔径公差匹配，过盈量控制在0.02-0.05mm区间即可，既保证定位精度，又不会造成装配难度过大。设计这类轮毂结构时，首先要明确实际工况下的载荷类型，如果是仅承受径向载荷的场景，轴段的表面粗糙度控制在Ra1.6即可满足使用要求，若需要传递小幅扭矩，可在轴段表面增设平键槽，配合键连接提升扭矩传递能力；法兰盘的厚度需要根据支耳的安装受力大小核算，通常支耳厚度与法兰盘厚度保持一致，

　　可保证整体结构的刚度均衡，避免出现局部刚度不足的问题。安装边界方面，需要预留出支耳侧的螺栓操作空间，至少要保证螺栓安装时扳手的转动空间不小于螺栓公称直径的1.5倍，法兰盘的外径要比对接部件的连接止口大3-5mm，方便装配时观察贴合面的对齐情况，轴段端部的圆弧半径通常取轴径的四分之一，既能保证导向效果，又不会因为圆弧过大导致轴段有效定位长度不足。在实际应用中，这类结构也常被用作小型执行元件的输出连接端，比如小型气动推杆的端部连接、微型电机的输出轴转接，借助支耳的固定作用，可避免轮毂在轴向上出现窜动，相比传统的轴端挡圈固定方式，这种一体化支耳的固定结构抗冲击能力更强，在频繁正反转的工况下也不会出现挡圈脱落的问题。建模过程中需要重点关注几个工艺细节：弧形槽的边缘要做0.5mm的倒角处理，避免加工后留下的锐边割伤装配人员，同时也能减少应力集中；支耳上的安装孔要保证与法兰端面的垂直度，公差控制在0.03mm以内，否则螺栓紧固后会导致轮毂整体出现偏斜，引发轴段与配合孔的不同心问题，加剧运转时的磨损；轴段与法兰盘的衔接位置要做退刀槽设计，方便轴段外圆磨削加工时的退刀，同时也能保证轴段与对接孔的贴合长度达到设计要求，避免根部圆角导致装配不到位。
