机械连接用环形铰接固定支撑构件

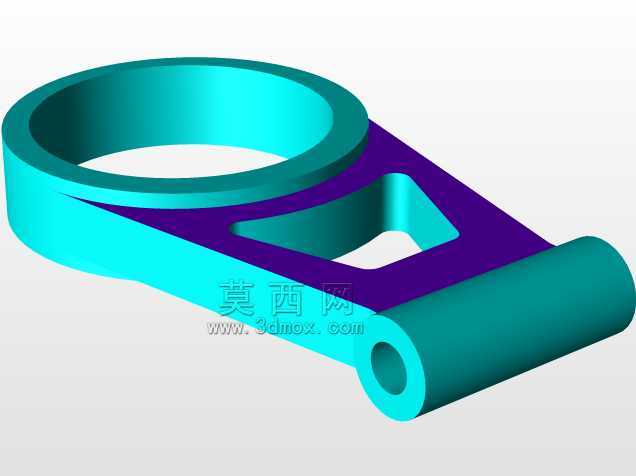

　　该固定构件主要应用于工业设备的铰接连接工位，常见于自动化生产线的连杆传动机构、工装夹具的定位支撑单元、输送设备的摆臂连接部位，承担相邻部件之间的铰接定位、载荷传递与运动限位功能，可在往复摆动、小幅振动的工况下保持连接位置的稳定性，避免相邻运动部件出现窜动、错位问题。从结构设计来看，构件主体采用一体化成型思路，一端设置大直径环形套结构，该环形结构内孔可与对应规格的销轴、光轴配合，作为铰接转动的副结构，内孔表面预留了足够的配合公差带，可适配过渡配合或间隙配合的装配需求，环形结构的外圈厚度经过载荷校核，可承受径向的挤压载荷与周向的扭转力，避免长期受力出现开裂变形。构件的连接臂部分采用变截面过渡设计，从环形套端向另一端的铰接筒结构平滑过渡，

　　臂身开设三角形镂空槽，该设计并非单纯减重，而是在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，减少材料冗余，同时降低构件自身重量对铰接端转动惯量的影响，让配套的摆动机构动作更顺畅，镂空位置的边缘均做了圆角过渡处理，避免应力集中导致的结构失效。构件另一端设置小直径同轴铰接筒结构，筒体内孔与大端环形套的轴线保持平行度公差要求，可与另一组销轴配合，实现两个转动副的平行铰接，铰接筒的长度尺寸经过匹配设计，可与对应厚度的连接耳片配合，保证装配后不会出现轴向窜动，筒体外壁与连接臂的过渡位置设置了加强筋结构，可承受铰接位置传递的径向载荷，避免连接位置出现断裂。从安装边界来看，该构件的整体外轮廓无突出的尖锐结构，两个铰接位的中心距为固定设计值，

　　装配时仅需保证两端销轴的轴线平行度即可完成安装，不需要额外的调整垫片，环形套的外圆直径、铰接筒的外圆尺寸均适配常规的机械安装空间，不会与周边的其他构件产生运动干涉，构件的整体厚度统一，可适配多数开式铰接连接的安装间隙要求，不需要额外加工衬套即可直接装配使用。在实际使用场景中，这类固定构件可替代传统的分体式铰接支座，减少装配时的零件数量，降低装配复杂度，一体化的结构也避免了分体结构连接螺栓松动带来的连接失效问题，在中低载荷的往复摆动工况下，具备更长的使用寿命，结构表面的过渡圆角设计也方便后续做表面处理，可根据使用场景选择镀锌、发黑等表面处理工艺，提升防锈抗腐蚀能力，适配不同的工业作业环境。

　　设计过程中针对铰接位置的接触应力做了有限元校核，保证在额定载荷下，环形套与铰接筒的内孔接触应力低于材料的许用挤压应力，连接臂的最大变形量控制在允许范围内，不会因为受力变形导致两个铰接位的平行度超差，进而引发转动卡滞、销轴磨损加剧的问题。
