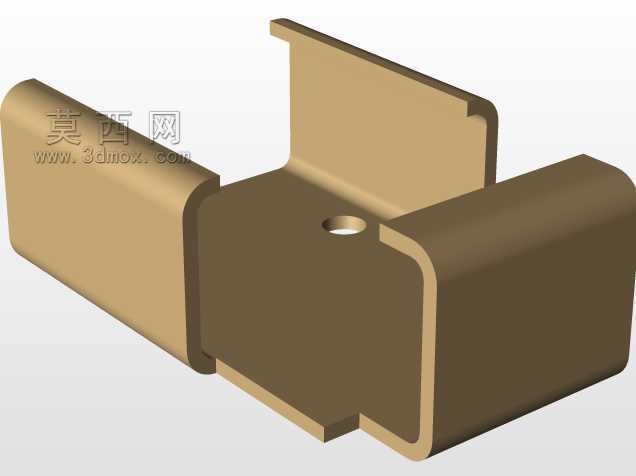

带定位孔多向折弯金属连接构件

项目分类:通用五金配件 发布时间:2021-11-08 ID:373479
  • 带定位孔多向折弯金属连接构件

  在各类钣金结构装配场景中,这类带多向折弯结构的金属连接构件是应用频次极高的基础零件,常见于机柜框架拼接、自动化设备护板固定、输送线侧边型材连接、小型机电产品的壳体内部支撑等场景,承担着不同方向钣金部件之间的衔接、定位与载荷传递作用,不需要额外的转接角码就能实现三个垂直方向的面贴合安装,能有效减少装配环节的零件数量,降低整体结构的装配累计误差。

  从实际使用的功能特性来看,构件中部的圆形通孔是核心定位结构,装配时可穿过定位销或者紧固螺栓,实现两个对接部件的精准对位,避免安装过程中出现错位偏移,孔位周边预留了足够的螺栓头或者螺母的贴合平面,不会因为折弯结构的弧度影响紧固件的锁紧效果。构件的三个方向折弯边分别对应不同的安装面,每个折弯边的平直段长度都经过匹配设计,既保证和被连接件有足够的接触面积来分散锁紧力,避免薄型钣金被紧固件压溃变形,又不会因为边过长占用多余的设备内部空间,适配紧凑化的设备结构设计需求。

  设计这类构件时,首先要明确所有折弯位置的弯曲半径统一为1mm,这个参数是匹配常用金属薄板折弯工艺设定的,既不会因为弯曲半径过小导致折弯处外侧材料拉伸开裂,也不会因为半径过大造成折弯处回弹量难以控制,保证折弯后角度的一致性。建模过程中需要先绘制基础的平板展开草图,预留出折弯扣除量,保证折弯成型后各个安装面的尺寸符合装配公差要求,再依次完成三个方向的折弯特征,最后加工中部的定位通孔,要注意孔位距离折弯线的距离要大于两倍板厚加折弯半径,避免折弯过程中孔位被拉扯变形。

  从安装边界来看,构件的整体外轮廓没有尖锐的外凸棱角,所有折弯处的圆弧过渡都能避免装配过程中划伤操作人员,也不会对相邻的布线、管路造成割损。各个安装面的平面度需要控制在合理公差范围内,保证和被连接件贴合时间隙不超过0.1mm,避免锁紧后构件出现内应力,长期使用后产生变形松动。这类构件通常采用冷轧钢板或者铝合金板加工成型,表面可根据使用场景做镀锌、喷塑或者阳极氧化处理,适配不同的防腐、外观需求,在户外设备或者潮湿工况下使用时,可选用304不锈钢板材加工,提升整体的耐锈蚀能力。

  在实际选型应用时,需要根据所连接部件的载荷大小匹配对应的板材厚度,常规轻载支撑场景选用1.2-1.5mm厚度板材即可满足强度要求,如果是承受较大振动或者重载的连接位置,可适当提升板材厚度至2-2.5mm,同时对应调整折弯扣除参数,保证成型尺寸的准确性。构件的折弯边高度设计也充分考虑了常用自攻螺丝、机丝螺丝的锁紧深度需求,不需要额外焊接螺母就能实现可靠的螺纹连接,进一步简化加工工序,降低零件的生产制造成本,适合批量冲压成型加工,能稳定控制大批量生产时的零件尺寸一致性,减少后续装配环节的修配工作量。
