起重作业用带螺纹直柄吊钩结构设计

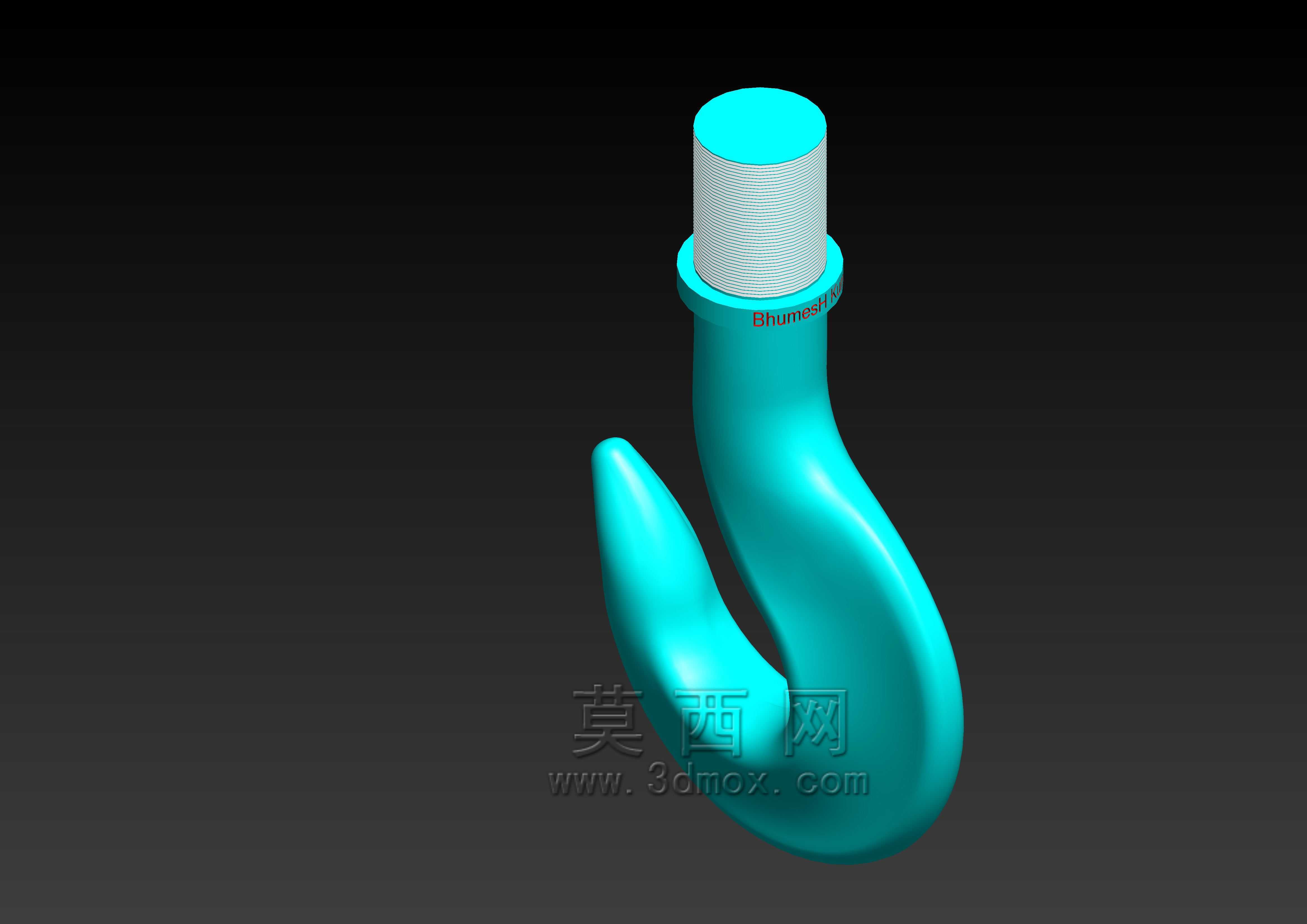

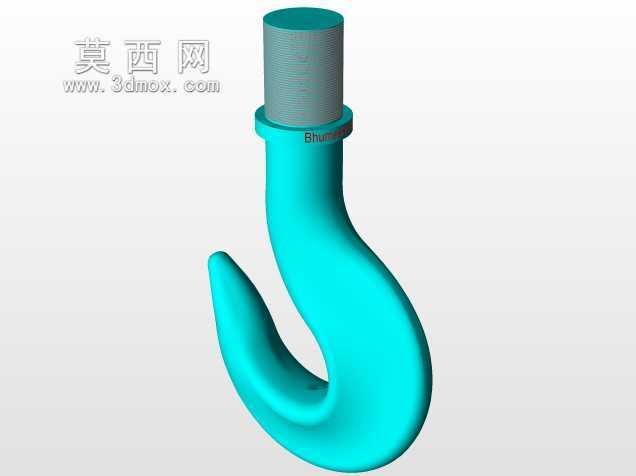

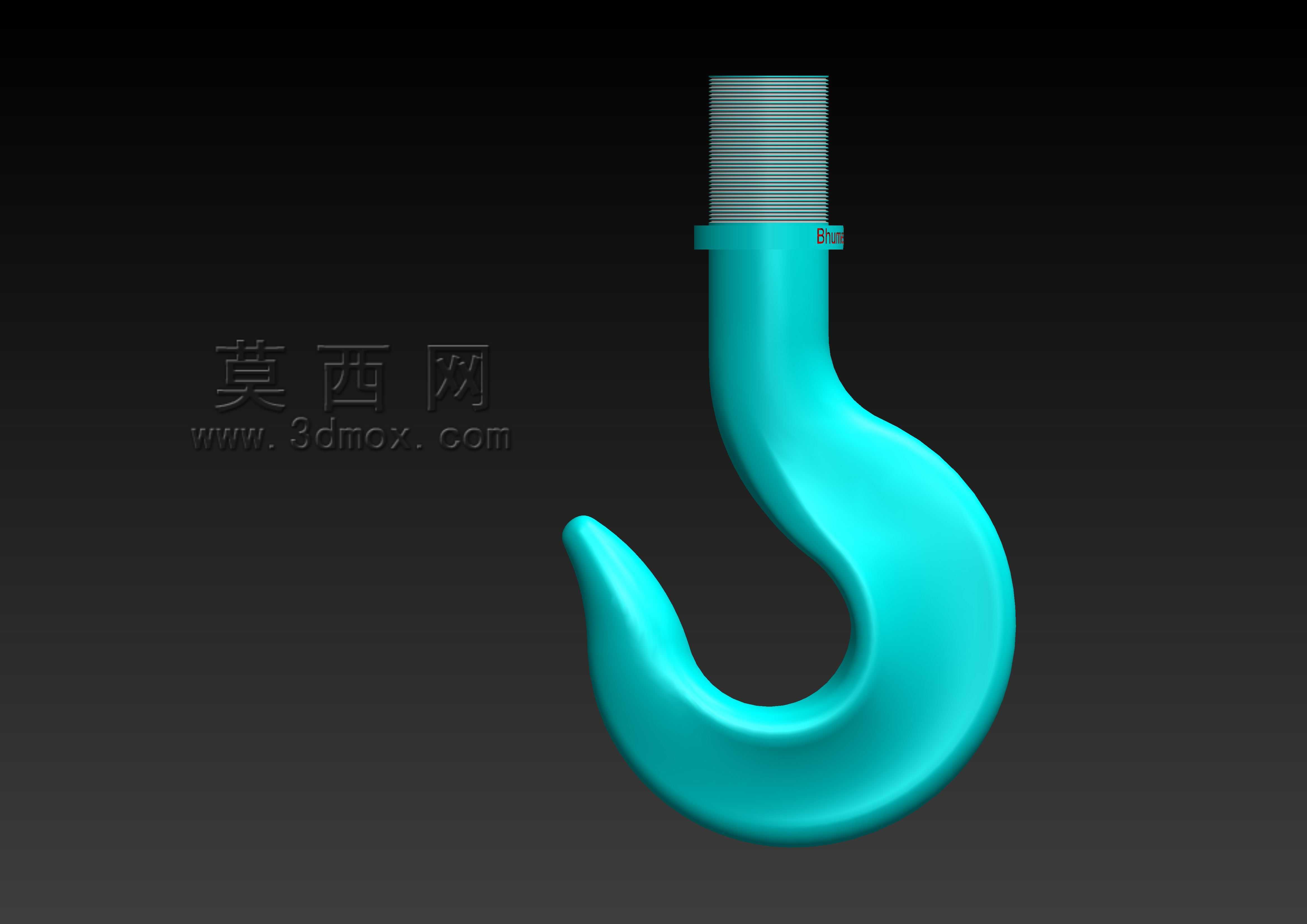

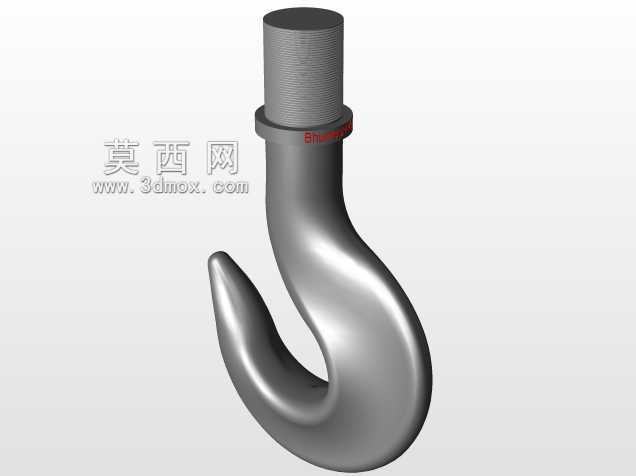

　　在工矿企业的物料转运、重型设备安装、港口货场装卸、钢结构厂房施工等场景中，吊钩是直接承载被吊重物载荷的核心执行部件，其结构合理性直接关系到起重作业的安全冗余与吊装效率。这款直柄式吊钩采用整体锻造式钩身结构，上部设置带标准外螺纹的直柄连接段，可配套锁紧螺母与起重机起升机构的动滑轮组横梁实现刚性固定，相比传统钩头铰接式结构，直柄螺纹连接的安装定位精度更高，能有效避免吊钩在起升过程中出现横向窜动，适配额定起重量覆盖中小吨位的桥式起重机、门式起重机、悬臂吊以及小型随车吊的起升端配置。从结构设计逻辑来看，钩身的弯曲段采用大曲率平滑过渡的流线型轮廓，钩尖部位做了向内收的防脱弧度设计，在挂装吊装带、钢丝绳索具、卸扣等吊具时，

　　能避免索具在起吊受力过程中从钩口意外滑出，同时钩身的截面从直柄连接端到钩尖位置采用渐变式变截面设计，直柄与钩身衔接的颈部位置做了圆弧过渡强化，该位置是吊钩承载时的应力集中高发区，加大过渡圆角能有效分散起吊瞬间的冲击载荷，降低应力集中系数，避免长期交变载荷下出现疲劳裂纹。直柄段的螺纹采用普通米制粗牙螺纹，螺纹长度预留了足够的螺母锁紧行程与防松垫片安装空间，安装时可根据动滑轮组横梁的实际厚度调整旋入深度，适配不同厚度的安装横梁，直柄顶端的圆柱端面做了倒角处理，方便装配时快速对准横梁上的安装孔，减少现场安装的对位难度。钩身的承载曲面经过曲率优化，当索具挂在钩身不同位置时，载荷能沿着钩身的曲面均匀传递到直柄连接段，

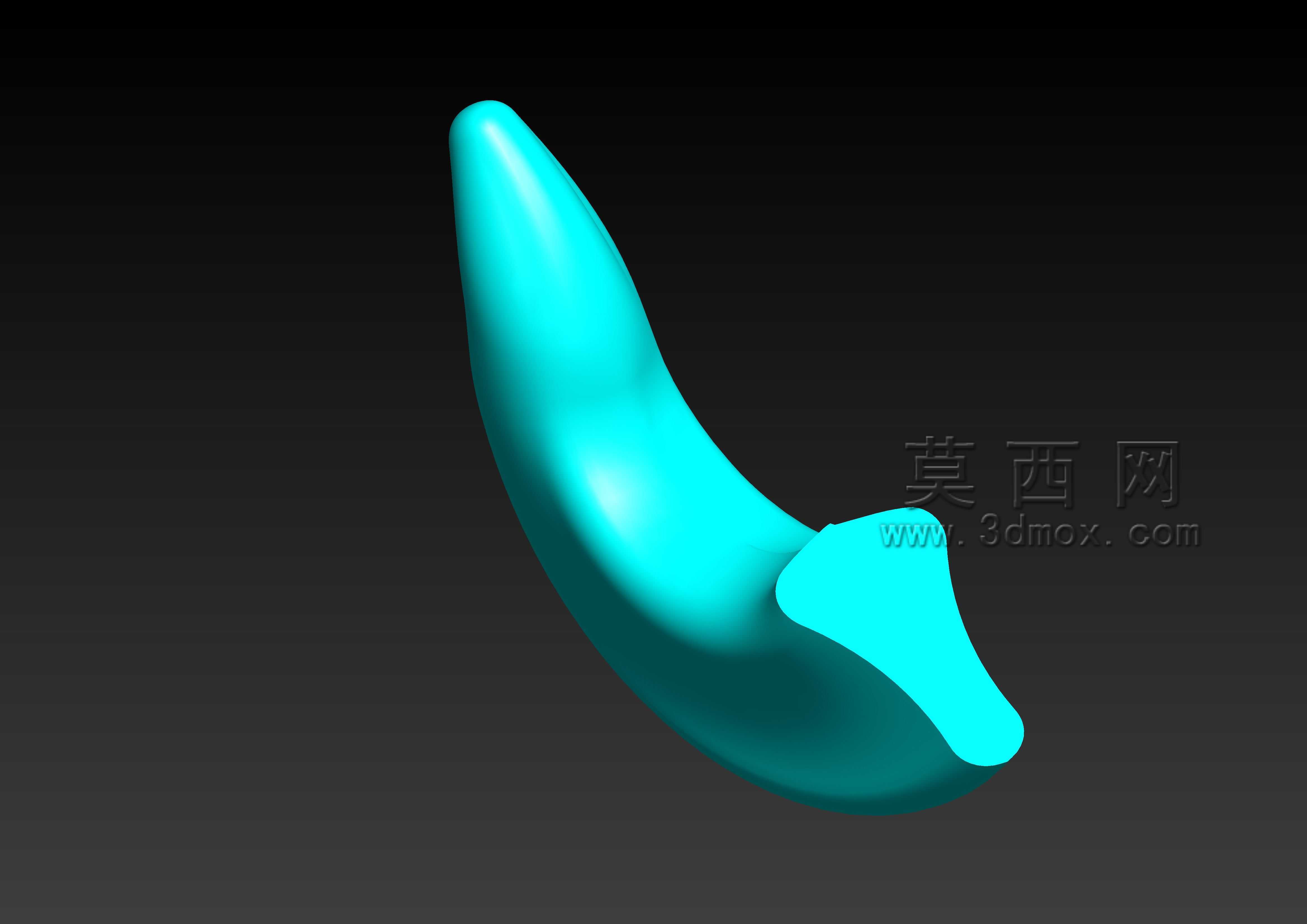

　　不会出现局部载荷过载的情况，钩尖部位的厚度比钩身弯曲段略薄，既保证了足够的结构强度，又能方便作业人员快速将索具挂入钩口，降低挂摘吊具的操作难度。在实际作业场景中，这类吊钩常配合防脱棘爪使用，防脱棘爪可安装在钩口外侧的预留安装位上，在索具挂入后自动封闭钩口，进一步避免作业过程中索具滑脱，尤其适合吊装零散管材、钢结构构件、设备箱体等易晃动的重物，在起升、变幅、回转复合动作过程中，吊钩的流线型外形能减少与周边构件的刮蹭概率，直柄的刚性连接方式也能让吊钩的回转动作更平稳，不会出现铰接式吊钩常见的钩身晃动幅度过大的问题。从安装边界来看，直柄段的外径尺寸与常规中小吨位起重机吊钩横梁的安装孔尺寸适配，

　　不需要对现有起重机的滑轮组横梁做额外改造即可直接替换安装，钩身的整体外轮廓尺寸控制合理，在吊钩上升到上极限位置时，不会与滑轮组的护板、钢丝绳导向架发生干涉，钩身的重心与直柄的轴线重合，空载状态下吊钩能保持自然垂直的状态，不会出现偏斜导致的钢丝绳乱绳问题。设计过程中对钩身的各个受力截面做了载荷校核，弯曲段的内侧曲率半径按照起吊额定载荷时的索具接触应力做了优化，避免索具与钩身接触位置出现应力集中导致的索具磨损加剧，钩身表面做了光滑过渡处理，没有尖锐棱角，能减少对吊装带、钢丝绳表面的磨损，延长吊具的使用寿命。在冶金车间的高温物料吊装场景中，这类整体锻造的直柄吊钩相比拼接式吊钩的抗热变形能力更强，长期在高温辐射环境下作业也不会出现连接部位松动的问题，在港口的散货吊装场景中，吊钩的流线型外形不容易积存散料，挂摘索具的操作更顺畅，能有效提升吊装作业的循环效率。
