汽车零件加工用异形杠杆式固定夹具结构

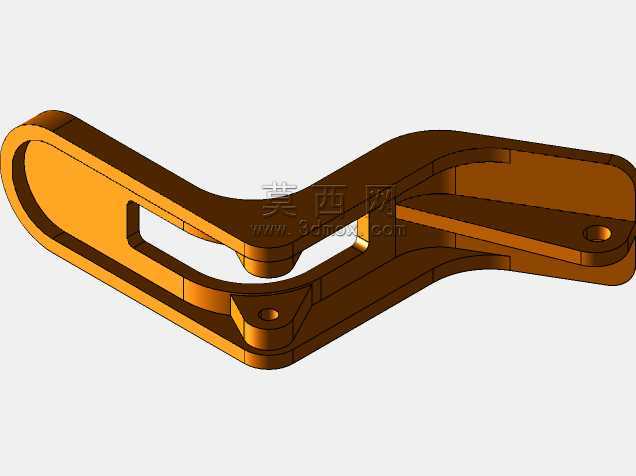

　　在汽车零部件机加工、焊装工位的现场调试中，这类异形杠杆式固定夹具的使用频率极高，它主要承担薄壁冲压件、小型机加件的侧向夹紧与定位约束，避免工件在切削力、焊接压紧力作用下出现位移翘曲。不同于常规的平口钳或者标准压板结构，这个夹具采用一体化的弯折杠杆构型，整体为单块坯料加工成型的实体结构，没有额外的拼接铆接部位，长期承受交变夹紧力时不会出现连接松动的问题，适配汽车零部件生产线快换工装的使用需求。从结构受力逻辑来看，夹具的长臂端为施力操作端，中部的铰接孔是整个杠杆的回转支点，短臂端的弧形压合面直接接触工件表面，压合面做了适配工件轮廓的弧度处理，夹紧时接触应力分布均匀，不会在铝制或者薄钢板类工件表面留下压痕，满足汽车外覆盖件、

　　内饰支撑件的外观质量要求。设计时特意在杠杆主体中段开出了长条形减重槽，在不降低结构抗弯强度的前提下，削减了整体自重，工人手动操作夹紧时的发力负担更小，同时减重槽也能作为排屑通道，加工过程中产生的金属切屑、焊接飞溅残渣不会积存在夹具铰接位置，减少日常清理维护的工作量。安装边界方面，夹具端部的带沉孔安装位可以直接通过内六角螺栓固定在工装基板上，沉孔深度刚好覆盖螺栓头厚度，安装后螺栓头不会突出夹具表面，避免和工件、周边工装产生干涉；铰接支点的孔位公差按照H7级精度加工，和配套的铰接销轴配合间隙控制在0.02mm以内，反复开合夹紧时不会出现旷量，保证重复定位精度稳定在0.05mm以内，满足汽车零部件加工的形位公差要求。实际应用场景里，

　　这类夹具常成对布置在工件的两侧，配合底部的定位销使用，工件吊装到位后，扳动夹具长臂端就能快速完成夹紧锁定，不需要额外拧动多组螺栓，单工位的工件装夹时间可以缩短60%以上，适配批量生产的节拍要求。夹具的压合臂做了不等厚的渐变截面设计，靠近支点的位置截面厚度更大，承受弯矩的能力更强，靠近压合端的位置适当收窄厚度，避免和工件上的凸台、翻边结构产生干涉，在狭小的工装安装空间里也能灵活布置。考虑到焊装工位会存在焊接飞溅、切削液喷淋的工况，夹具的所有棱边都做了R2以上的圆角处理，没有应力集中的尖角部位，长期使用过程中不会因为应力集中出现开裂变形，表面做了氧化发黑处理，具备基础的防锈抗腐蚀能力，不需要频繁做表面维护。不同于标准外购夹具的固定尺寸，

　　这个结构的杠杆力臂比经过针对性调校，长臂端施加150N的手动操作力时，短臂压合端就能产生超过800N的夹紧力，足够抵抗常规铣削加工、点焊作业的外力作用，不需要额外搭配气动或者液压动力元件，在没有气源电源的简易工装工位也能正常使用，适配多品种小批量的汽车零件试制场景。夹具的整体轮廓做了避空优化，当夹具处于松开状态时，压合端会抬升到足够的高度，工件吊装上下料时不会和夹具产生刮碰，不需要额外拆卸夹具就能完成工件更换，进一步提升工位操作效率。在结构建模过程中，所有的安装孔位、铰接孔位都保留了合理的公差补偿余量，现场装配时可以根据实际工件的尺寸偏差做微小调整，不需要二次加工修配，降低工装调试的时间成本。
