杠杆式手动压紧夹持工装结构设计

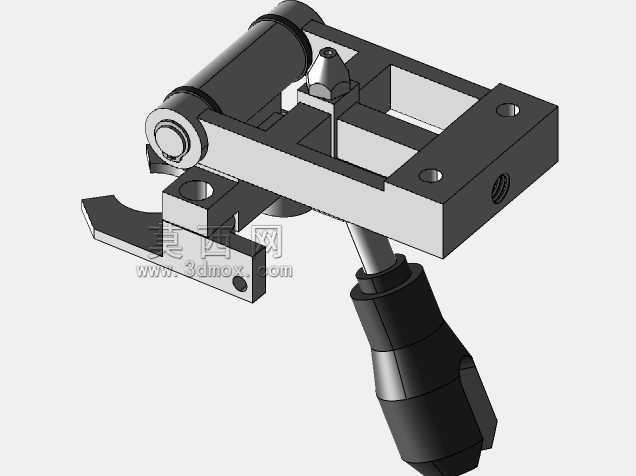

　　在中小批量零件加工、工位辅助定位、装配工序的临时压紧场景里，手动杠杆式压紧结构一直是车间一线应用频次极高的工装类型，这类结构不需要外接气源、电源动力，完全依靠人力操作就能实现快速压紧与释放，对于没有集中供气的小型加工工位、野外临时装配场景、多品种小批量的柔性生产单元来说适配性极强。这套压紧结构采用偏心杠杆加手柄联动的核心传动逻辑，操作端的包胶手柄做了锥度过渡造型，握持时手掌受力均匀，长时间重复操作也不会出现硌手的问题，手柄与传动杆的连接位置做了防松定位结构，避免反复扳动后出现连接松动导致压紧行程偏移的问题。主体安装基座采用框式镂空结构设计，在保证整体结构刚性的前提下尽可能削减了不必要的实体材料，既降低了整体自重，

　　也给安装位置的调整留出了足够的操作空间，基座上预留的两个沉头安装孔可以直接通过内六角螺栓固定在工装台板或者专用夹具基板上，安装孔的孔位公差按照工装类通用配合要求设计，既保证安装定位精度，也不会因为公差过严导致现场安装时出现孔位对不上的问题。前端的压头采用可更换式设计，压头与传动杆的连接位置做了锥面定位，更换不同接触面形状的压头就能适配不同外形的被压紧工件，比如压紧平面零件时换平端面压头，压紧轴类零件时换V型槽压头，不需要改动主体结构就能快速切换使用场景，压头的工作端面做了圆角过渡处理，避免压紧时刮伤工件表面，对于表面质量要求高的铝件、塑料件加工场景也能适配。这套结构的压紧行程设计预留了足够的调节余量，

　　传动杆上的调节螺母可以根据被压紧工件的厚度差异调整初始压紧位置，不需要在工装台板上额外加装垫高块就能适配一定厚度范围内的工件，扳动手柄到锁止位置时，杠杆机构会进入机械死点位置，此时就算受到加工过程中的振动载荷影响，压紧结构也不会自行松脱，不需要额外加装锁止销或者其他防松结构，操作时只需要一次扳动就能完成锁止，反向扳动手柄就能快速释放，单步操作的时间不超过两秒，比传统的螺栓压紧结构效率提升数倍。从安装边界来看，这套结构整体的横向安装尺寸控制在紧凑范围内，基座底面的平面度按照工装安装要求做了公差约束，安装后不会出现翘曲问题，手柄的操作空间预留充足，扳动过程中不会和基座或者台面上的其他工装部件发生干涉，传动位置的铰接轴采用耐磨钢材制作，

　　轴与孔的配合间隙控制在合理范围内，既保证转动灵活，也不会因为间隙过大导致压紧位置出现偏移，长期反复使用后铰接位置的磨损量极小，日常维护只需要定期在铰接位置加注少量润滑脂就能保证操作顺畅。在实际生产场景里，这类压紧结构常被用在铣床加工的工件临时压紧、装配线的零件定位夹持、焊接工位的工件固定、检测工位的工件装夹等环节，相比气动压紧结构，它不需要布置气管和控制阀，前期投入成本低，后期几乎没有维护成本，对于生产节拍不是特别高的工位来说性价比极高，结构本身没有复杂的异形曲面，所有零部件都可以采用常规的机加工工艺制作，加工难度低，普通的铣床、钻床设备就能完成所有零件的加工，不需要特殊的加工设备，工厂的工装部门可以根据实际使用需求快速仿制或者调整尺寸，适配不同的工位需求。设计时特意将受力较大的基座部分和杠杆部分做了等强度优化，在应力集中的转角位置都做了圆角过渡处理，避免长期受交变载荷作用出现应力开裂的问题，整体结构的受力路径清晰，操作力通过手柄传递到杠杆，再通过杠杆放大后传递到压头，最终作用在被压紧工件上，人力操作时只需要施加很小的握力就能在压头端产生足够的压紧力，完全能满足常规机加工、装配工序的压紧力需求，不会出现压紧力不足导致工件移位的问题。
