方形感应加热线圈电感器三维设计

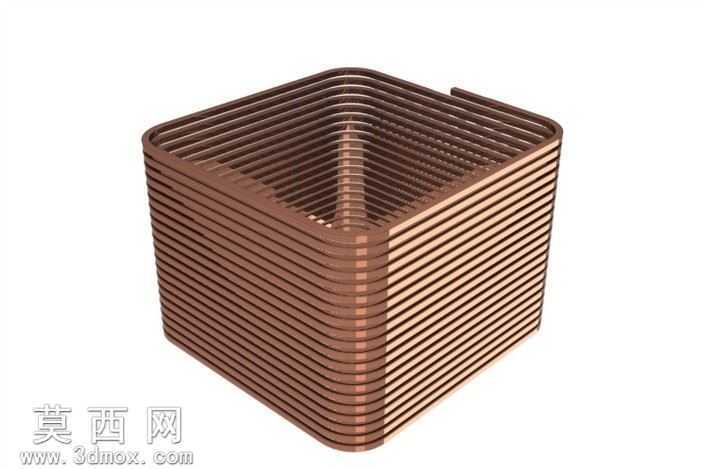

本作品为方形结构感应加热式电感器三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循电磁感应加热元件的实际生产工艺逻辑，保证模型结构与实物生产标准高度匹配。模型整体为圆角方形层叠式线圈结构，整体轮廓规整，边角采用圆弧过渡处理，既还原了实际铜线圈绕制的工艺特征，也避免了直角结构带来的应力集中问题，符合电感器实际使用的结构需求。建模阶段首先绘制单匝方形带圆角的铜导体截面草图，通过螺旋线配合方形路径扫描生成单匝线圈轮廓，再通过线性阵列配合路径约束完成多层线圈的排布，每匝线圈之间保持均匀的层间间隙，还原了实际线圈绕制时的绝缘间隙设计，同时保证线圈整体的同轴度与规整度，线圈两端预留平直的引出端结构，用于后续电路连接，结构细节完全贴合实际电感器的接线需求。材质渲染阶段，为线圈主体赋予紫铜材质，调整材质参数还原紫铜特有的暖棕金属色泽与细腻金属光泽，设置合适的反射与粗糙度参数，模拟铜材表面经过轻微氧化处理的哑光金属质感，层间间隙处设置细微的深色阴影效果，突出线圈的层叠结构层次感，整体渲染效果真实还原了实物铜线圈的视觉特征。结构设计上，该电感器采用方形层叠结构，相比传统圆形线圈，在平面工件感应加热场景中能够提供更均匀的磁场分布，提升加热效率与加热均匀性，圆角过渡的边角设计避免了尖角处的磁场集中问题，减少工作过程中的局部过热风险，均匀的层间间隙既保证了线圈的绝缘性能，也为工作过程中的散热预留了足够空间，提升元件工作稳定性。设计过程中充分考虑了电感器的实际应用场景，针对感应加热工况的电磁、散热需求优化结构参数，线圈的匝数、层间距、导体截面尺寸、边角圆角半径均经过合理参数设置，可直接用于电磁仿真分析、加热设备结构装配参考、生产工艺演示等场景，模型结构完整无缺失特征，各部分参数可编辑调整，能够适配不同功率规格的感应加热电感器设计修改需求。
